СОДЕРЖАНИЕ
С
Введение
1.Обоснование основных конструктивных решений.
2.Определение срока строительства системы противоселевых
запруд.
3.Определение перечня строительных операций, условий производства
работ и объемов работ.
4.Подбор комплекта машин для производства строительно-монтажных
работ.
5.Составление календарного плана строительства.
Список литературы.
ВВЕДЕНИЕ
Селевые потоки- это кратковременные разрушительные потоки, пере-
груженные грязекаменным материалом, возникающие при выпадении дож-
дей или интенсивном таянии снега в предгорных и горных районах, в
бассейнах небольших рек и логов с большими уклонами тальвега(i>0,1).
При строительстве глухих противоселевых запруд наиболее перспективно
применение в качестве конструкционных материалов коробчатых габионов и матрацев Рено. Это обусловлено наличием у них целого ряда уникальных характеристик.
Прочность. Проволока, используемая для изготовления габионов и матрацев Рено, имеет предел прочности на разрыв 38-50 кг/мм2 , что, как
правило, позволяет выдержать конструкции давление селевого потока расчетной обеспеченности.
Гибкость и устойчивость. Наличие гибких связей между габионами позволяет конструкции выдержать без разрушения значительные деформации от механического и гидродинамического давления селевой массы на запруды.
Водопроницаемость. Высокие дренажные свойства габионов позволяют
отказаться от устройства в теле глухой запруды отверстий для выпуска воды из аккумуляционной емкости перед запрудой.
Экономичность. Габионы не требуют специализированного обслуживающего персонала и их монтажа ведется с помощью общестроительных машин и механизмов. Использование местных стройматериалов (камня) позволяет добиться значительной экономии средств по сравнению с традиционными решениями из бетона, металла и камня.
Долговечность. Для защиты проволоки габионных сеток от коррозии в агрессивных средах она оцинковывается или пластифицируется, что приводит к практически неограниченному сроку службы габионных конструкций.
Экологичность. Кольматация частицами почвогрунта пустот в габионах приводит к возникновению растительного покрова на поверхности инженерных сооружений с дальнейшим их включением в естественный природный ландшафт.
1.Обоснование основных конструктивных решений.
Русловые стабилизирующие сооружения предусматриваются в виде системы глухих запруд из габионных конструкций, предназначенные для прекращения движения селевого потока или ослабления его динамических характеристик. Конструкции противоселевых запруд (рисунки 1 и 2) приняты в соответствии с рекомендациями фирмы “Габионы Маккаферри” (Италия).

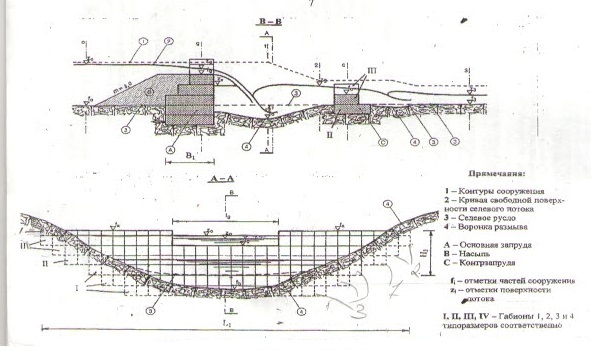

Рисунок 1- Конструкция глухой запруды из габинов на нескальном основании.
Проектирование запруд ведется по СНиП 2.01.15-90 [8] на прочность и устойчивость с учетом гидростатического и фильтрационного давления воды и отложившихся в верхнем бьефе насосов.
При возведении запруд на нескальном основании (рисунок 2) для предотвращения подмыва сооружения в нижнем бьефе устраивается контрза-
пруда высотой:
H к.з=0.25Нз =0.25*2,25=0,56, м. (1)
на расстоянии от основной запруды:
Lк.з =2 Нз=2*2,25=4,5 м. (2)
где Нз –высота основной запруды над дном русла, м.В общем случае устанавливается расчетом по рекомендациям СНиП 2.01.15-90 и находится в пределах 2-5 м.

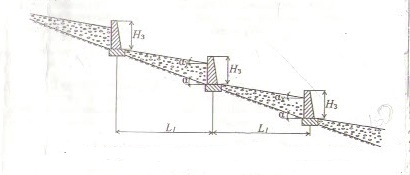

Рисунок 3 - Схема расположения стабилизирующих запруд на продольном профиле селевого русла.
Верхняя граница стабилизации русел определяется местоположением створа, выше которого расход паводка с вероятностью превышения 2 % уже не превышает критический солеобразующий расход. нижняя граница стабилизации русел определяется уклоном i=0,02, при котором селевые потоки уже не образуются. Каскад запруд охватывает все участки селевых русел данного бассейна.
Число запруд в каскаде равно:
Nз=Lрусла /L=2500/41,17=53 шт., (3)
где : Lрусла- длина селевого русла , м;
L- расстояние между запрудами, м.
Расстояние между запрудами в каскаде(рисунок 3)определяется по формуле:
L=Hз/(tgα- tgαу)=2,25/(tg10°-0.7tg10°)=47,17 м.
где: tgα- естественный уклон русла перед запрудой;
tgαу -уравнительный уклон селевых отложений перед запрудой, принимаемый равный 0.7tgα .
2.Определение срока строительства системы
ПРОТИВОСЕЛЕВЫХ ЗАПРУД.
В соответствии с требованиями СНиП 3.01.01-85 при определении срока строительства противоселевых сооружений следует учитывать сезонность выполнения работ с учетом местных условий и сроки возможного образования селевых потоков по прогнозам материалов изысканий.
Пропуск селевых потоков через недостроенные сооружения без их разрушения невозможен из-за принятой конструкции и технологии возведения запруд. Следовательно , глухие запруды из габионов должны быть полностью возведены до наступления следующего селеопасного периода.
Таблица 1- Сроки возможного образования селевого потока по прогнозам материалов изысканий.
Тип селя |
Зима |
Весна |
Лето |
Осень |
||||||||
декабрь |
январь |
февраль |
март |
апрель |
май |
июнь |
июль |
август |
сентябрь |
октябрь |
ноябрь |
|
Дождевой* |
|
|
|
|
||||||||
Продолжительность и время наступления селеопасного периода завист от типа селя , формирующегося данном бассейне [9]. Дождевые (ливневые) сели возникают при интенсивных ливневых осадках, характерных для определенных сезонов каждого климатического района.
По метеорологическим условиям производство строительных работ в горных и предгорных районах не ведется поздней осенью ,ранней весной и в зимний сезон( т.е. середины ноября по середину марта).
Таким образом, срок строительства Тстр системы противоселевых запруд равен разрыву во времени между периодом с неблагоприятными метеорологическими условиями и следующим периодом возможного образования селевых потоков.
