4.2.2. Расчет ширины контейнерной площадки

Полезная ширина контейнерной площадки, на которой размещаются контейнеры, зависит от типа ПРМ и расположения железнодорожных путей (внутри или вне пролета крана) и составляет при переработке контейнеров мостовыми кранами общего назначения.

м; (4.9)

где l_np – пролет мостового крана;

- зазор безопасности между наиболее выступающей частью ходовой тележки крана и крайним контейнером. Значение округляется в большую сторону до ближайшей нормативной величины, тогда =24м.

4.2.3. Расчет ширины навалочных площадок

Сыпучие (навалочные) грузы открытого хранения размещаются на навалочных площадках в штабелях: обелисковых, призматических, конусных, радиальных, м-образных, хребтовых (рис. 4.1). Их форма и основные размеры определяются типом механизмов.

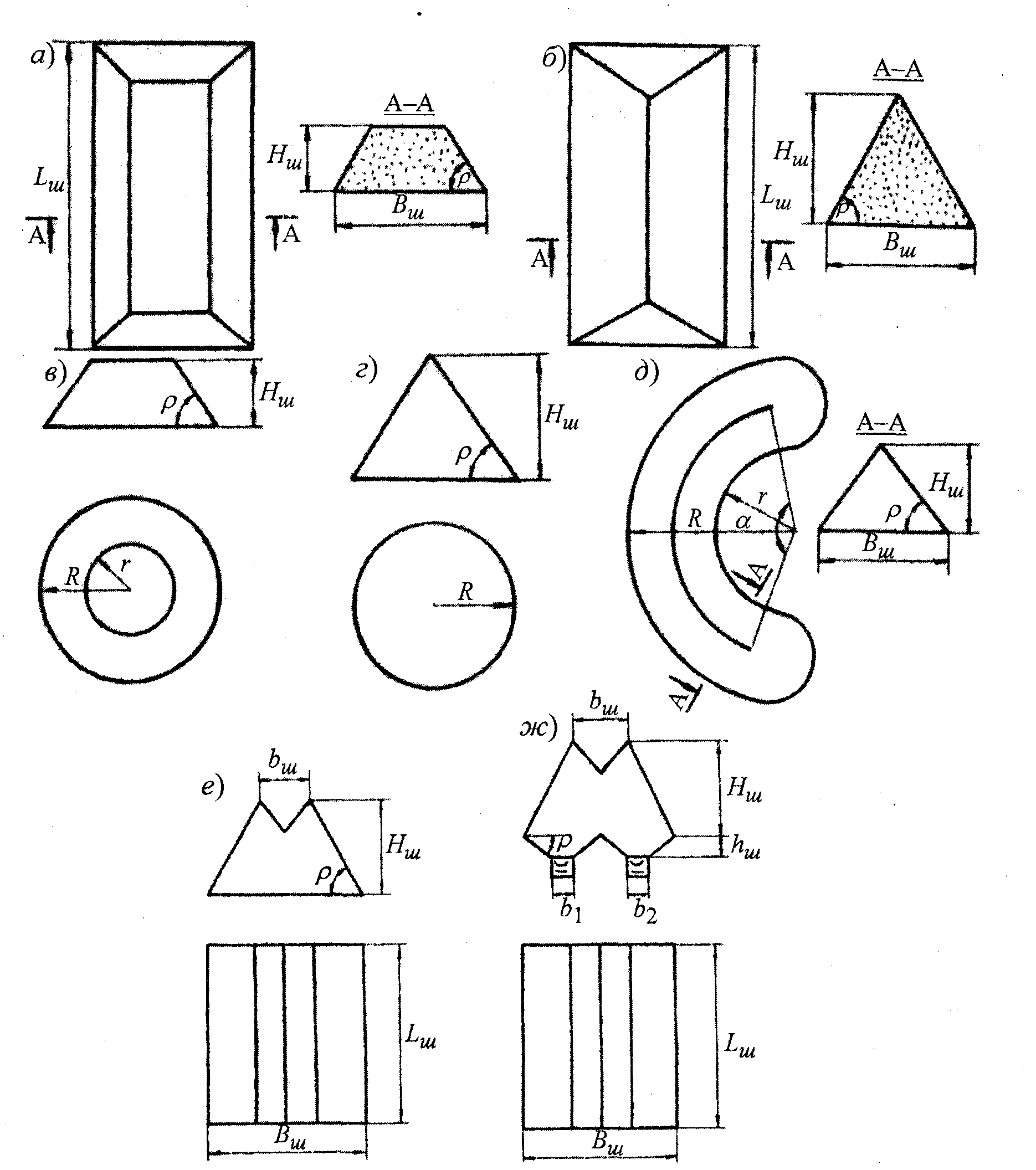

Рис. 4.1. Схема к расчету параметров штабелей сыпучих грузов:

а – обелисковый

Обелисковый штабель наиболее распространенная форма формируется при отсыпке грейферными козловыми или мостовыми кранами, одноковшовыми погрузчиками, экскаваторами.

Ширина штабеля при обслуживании площадок двухконсольным козловым и мостовым кранами, с расположением штабеля в пролете крана по формулам 4.9 , т.е.

.

- вылет стрелы крана, соответствующий весу поднимаемого груза с грейфером.

Расчетную ширину склада округляю до значения, кратного 6. =18м

4.3. Определение параметров склада

4.3.1. Расчет стеллажного склада с поперечной схемой расположения стеллажей

Для 1-го склада:

Размеры элементарной площадки-секции стеллажей определяют в зависимости от типа склада (ангарный, павильонный).

Ширина элементарной площади (секции) определяется по формуле:

м, (4.10)

где В_ск – ширина склада по типовым проектам, м;

В^/ – неиспользуемая ширина пролёта складского здания, которая не может быть занята грузами.

Для ангарного склада

м, (4.11)

где – зазор от стены до стеллажа, b_г = 4,72 м.

– ширина рабочей рампы, =3м.

- ширина площадки-накопителя =3-4 м.

Длина секции определяется по формуле:

м, (4.12)

где - число стеллажей в секции

l_ст – длина стеллажа, м, м;

l_я – длина одной ячейки стеллажа; =1,24+0,05=1,3м,

= 0,05 м;

п_пр – число поперечных проходов для крана-штабелера,

п_пр = п_ст – 1=5-1=4;

b_np – ширина прохода (принимается: b_np = 2,05 м – для МКШК-1; b_np = 1,31 м – для МКШ-1 из прил. 8).

Вместимость секции определяют как

Число ячеек стеллажа по ширине секции

, (4.13)

где b_кс – ширина ячейки стеллажа, =0,84+0,05=0,89;

b_п – ширина пакета, м; м.

Число ячеек стеллажа по длине секции

, (4.14)

где e_max – максимальное число ячеек в секции (прил. 22);

Число ярусов по высоте стеллажа (z) определяют по формуле (4.6).

Количество стеллажей в секции

, (4.15)

где е_ст – вместимость одного двухстороннего стеллажа, яч.,

=2·8·2=32.

Число секции по длине склада определяют по формуле

.

Длина склада (L_ск), высота склада (Н_ск) и площадь склада (F_ск) определяются соответственно по формулам:

Общая длина склада

, (4.16)

м,

Принимаем ближайшее значение кратное 12, =324 м.

где b_пр^// – ширина поперечных проездов в торцах склада, b_пр^// = 3 м;

l_вк – длина участков временного хранения и комплектации грузов, которая определяется в результате разработки технологии и расчетов этих участков, а при предварительных расчетах может быть принята

м;

l_сб – длина служебно-технических и бытовых помещений, которая может быть ориентировочна принята 6 или 12 м,

– длина склада, занятая грузами, м;

– количество противопожарных проходов;

b_пр - ширина проезда погрузчика, b_пр = 3–4 м.

Условие выполняется. Общая длина склада округляется в большую сторону до ближайшего числа, кратного 12 метрам, и будет равна м.

Площадь склада определяется по формуле

,

=13570 м.

Высота складирования грузов в стеллажах

м, (4.17)

где h_я =4,1 м – высота яруса;

h_н =0 м – размер по высоте от пола склада до низа первого яруса.

Высота крытого склада (полезная, от пола до низа ферм или балок покрытия)

, (4.18)

м

где h_н – размер по высоте от пола склада до низа первого яруса (принимают при хранении в бесполочных стеллажах, обслуживаемыми стеллажными кранами-штабелерами h_н = (0,5–0,8) м;

h_в – размер по высоте от опорной поверхности, на которую устанавливается верхний ярус грузов, до низа ферм или балок покрытия здания (принимают: при штабельном хранении и при обслуживании стеллажей электропогрузчиками ; м – при обслуживании стеллажей кранами-штабелерами);

h_доп – дополнительная высота, которая служит для размещения устройств пожаротушения и для размещения продольных прогонов стеллажей

Полезная высота крытого склада принимается по стандарту H_ск =6 м.

Рис. 4.2. Стеллажный склад с поперечной схемой расположения стеллажей

Расчет ангарного склада со штабельным хранением

Для 2-го склада:

Одноэтажный ангарный склад оборудован для производства погрузо – разгрузочных и складских работ электро- и автопогрузчиками (рис. 4.3)

Рис. 4.3. Ангарный склад для хранения тарно- штучных грузов в штабелях

За элементарную площадку выбирается два штабеля, расположенных между осями смежных дверей.

Длина элементарной площадки

м, (4.19)

где l_мд – расстояние между осями смежных дверей со стороны подъезда автотранспорта.

Ширина элементарной площадки

(4.20)

где bг – габаритное расстояние от стенки склада до грузовой платформы со стороны ж.-д. подвижного состава.

Вместимость элементарной площадки, т

т, (4.21)

где – масса одного пакета;

– количество рядов пакетов по длине элементарной площадки;

– количество рядов пакетов по ширине;

- количество рядов пакетов по высоте.

Число элементарных площадок по всей длине склада

(4.22)

Длина склада

(4.23)

Общая длина крытого склада

(4.24)

- ширина поперечных проездов в торцах склада,

- длина участков временного хранения и комплектации грузов,

- длина служебно–технических и бытовых помещений.

Площадь склада определяется по формуле

(4.25)

Высота при складировании грузов в штабеле

(4.26)

Высота крытого склада

(4.27)

Полезная высота крытого склада принимается по стандарту H_ск =4,8 м.
