19. Диаграмма управляемости. Гидродинамический люфт. Построение диаграммы в натурных условиях. Влияние мелководья и посадки на диаграмму
Диаграммой
управляемости судна называется график
изменения безразмерной угловой скорости
судна
= L/Rц
=
wL/
V
в
зависимости от угла перекладки руля
(
L
-длина
судна; Rц
- радиус циркуляции; V
- скорость
судна;
w
-
угловая скорость). На рисунке 1 кривая
1 соответствует устойчивому на прямом
курсе судну, кривая 2 - неустойчивому,
поскольку при нулевом угле перекладки
руля
=
0, судно уваливается в циркуляцию,
соответствующую точкам A
и B
. Чтобы выйти из циркуляции, необходимо
переложить руль на угол
> кр.
При
этом судно переходит на циркуляцию
противоположного борта. Диапазон
+кр
-
-кр
характеризует
"гидродинамический" люфт руля,
когда судно продолжает совершать
циркуляцию на один борт, хотя руль
переложен на малый угол
кр
противоположного
борта.
В натурных условиях диаграмму управляемости можно построить, замеряя диаметры циркуляции, угловые скорости или углы дрейфа при различных углах перекладки руля на глубокой воде H/T 4.
Мелководье влияет на диаграмму управляемости. При тех же перекладках руля угол дрейфа судна на мелководье становится меньшим, чем на глубокой воде (разд. 18). Это приводит к тому, что судно идет более прямо, a уменьшается.

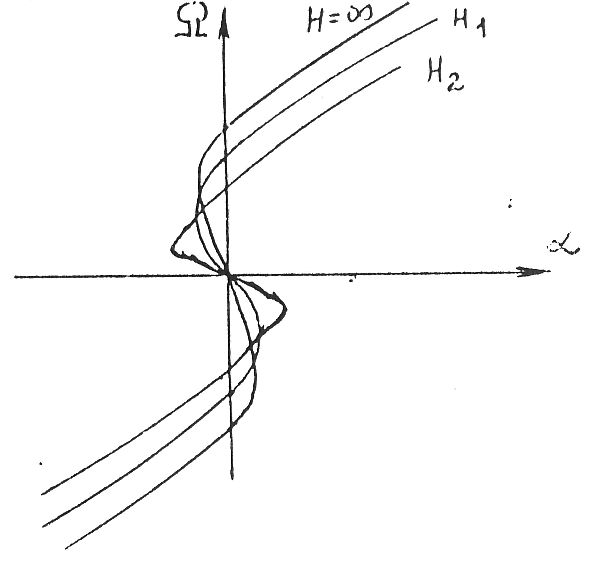

На рис. 2 приведена диаграмма управляемости судна при движении па различных глубинах. Из рисунка видно, что на мелководье возрастает "гидродинамический" люфт руля. Кроме того, повышается рыскливость судна.
Многочисленные испытания показали, что мелководье практически одинаково влияет на управляемость различных судов. Диаметр циркуляции на мелководье Dн можно вычислить по приближенной формуле:
,
где D - диаметр циркуляции судна на глубокой воде; Т - средняя осадка судна;
H - глубина.
Кроме этого на мелководье повышается и рыскливость судна при движении на прямом курсе. На диаграмме управляемости это отражается в изменении угла наклона кривых при = 0 (участок гидродинамического люфта диаграммы управляемости имеет на мелководье большие значения отрицательной производной d/d).
Увеличение дифферента судна на корму приводит к смещению гидродинамических сил в том же направлении. Это ведет к увеличению устойчивости судна на корпусе и увеличению его диаметра циркуляции.
Уменьшение средней осадки судна приводит к снижению гидродинамических сил на корпусе и возрастанию относительного влияния сил на руле. Это приводит к повышению поворотливости судна и уменьшению диаметра циркуляции.
20. Виды и параметры морского волнения. Способы визуальной оценки параметров волнения. Использование гидрометеорологической информации в эксплуатационных условиях
Морское волнение (MВ) играет чрезвычайно важную роль в поведении судна и оказывает существенное влияние на его эксплуатацию. МВ представляет собой инерционное движение жидкости вблизи ее поверхности, вызванное и поддерживаемое ветром и инерцией воды. Для практики судовождения наиболее важны две формы МВ - ветровое волнение и мертвая зыбь.
Ветровое волнение существует в районе шторма, мертвая зыбь представляет трансформированное ветровое волнение под действием сил вязкости и в результате интерференции. Обе формы МВ имеют ярко выраженный нерегулярный характер. Для мертвой зыби характерна также групповая структура.
Для количественной оценки МВ используют статистические и спектральные характеристики. Общий уровень интенсивности МВ оценивается в баллах шкалы ГУГМС 1953 г., которая может быть сопоставлена со шкалой Бофорта, но не совпадает с ней.
Основными характеристиками нерегулярного волнения обоих видов в отечественной практике являются высота волн 3% обеспеченности h3% и средний период волнения , в зарубежной практике - высота значительных волн h 1/3, и . Практическое значение имеют такие параметры: средняя высота волн h (м), длина волны (м), скорость волны С(м с-1), высота экстремальных волн (с обеспеченностью 0,1%) h0,1%.д для оценки наиболее опасных режимов качки, слеминга и заливаемости. Соответствующие характеристики МВ могут быть выражены через h 3% и :
Группы
волн мертвой зыби могут состоять из
5-15 волн, они чередуются с периодами
относительного "затишья", которое
можно использовать для выполнения
маневров судна в шторм. Средняя высота
наибольших волн в группе составляет
примерно
max
= 0,76
h3%,
т.е.
близко к h
1/3.
Разброс по высоте между наибольшими
и наименьшими волнами в группе
примерно равен
.
Время "затишья" между группами
колеблется в пределах (10-30) .
На движущемся судне МВ воспринимается как процесс, имеющий отличную от истинной частоты кажущуюся частоту к, кажущийся период к и составляющий с ДП судна курсовой угол .
Связь истинных и кажущихся характеристик волнения осуществляется выражением (Vs - скорость судна, уз):
Судоводитель может осуществлять визуальную оценку некоторых параметров волнения с движущегося судна: hвиз, к виз.
Высота волн оценивается визуально как средняя высота 4-6 наиболее выделяющихся волн (hвиз ). Затем производится пересчет этой величины на h3% по формуле :
h3% = kh hвиз ,
где kh - поправочный коэффициент из таблицы.
Средний кажущийся период волнения к определяется через средний визуальный период (к ) виз по формуле к = k к виз (k в той же таблице). Значение (к )виз вычисляется как средний период не менее 20 последовательных волн, определяемых секундомером.
-
hвиз
0
4
6
8
10
12
kh
1,32
1,25
1,20
1,16
1,12
1,08
(к ) виз
2
4
6
8
10
12
k
1,1
1,02
0,94
0,84
0,80
0,74
Можно также использовать приближенные формулы h3% = 2,24 (hвиз)3/4 ( м), h3% = 1,34 + 1,17 hвиз ( м).
Кроме визуально определенных характеристик волнения судоводитель должен использовать имеющуюся на судне гидрометеорологическую информацию в виде карт поля волнения по району, прогнозов полей волнения, приземных факсимильных карт, а также рассчитывать характеристики волнения по картам приземного поля давления с помощью диаграмм, приведенных в справочкой гидрометеорологической литературе (А.И.Гордиенко, В.В.Дриключ. Метеорологическое обеспечение судовождения, М., Транспорт, 1989). Необходимо также использовать информацию о МВ, сообщаемую в штормовых предупреждениях.
