2.1.12. Выбор вентиляции производственных зданий из условий противопожарной безопасности
По способу перемещения воздуха вентиляция бывает: естественная и искусственная (с помощью механических вентиляторов: осевых и центробежных).По назначению вентиляция делится на приточную, вытяжную, приточновытяжную.
Разница между притоком и вытяжкой ± 10 %.
По месту действия вентиляция бывает общеобменной и местной. Естественная вентиляция осуществляется за счет разности плотностей наружного и внутреннего воздуха.
|
Рис.12.1.Вентиляция помещения |
В летний период холодный воздух поступает в помещение через отверстие 1 (рис. 12.1). В зимнее время открывают фрамуги 2. Для усиления тяги фонари 4 снабжают специальными дефлекторами.
Для улучшения естественной вентиляции длинную сторону цеха располагают перпендикулярно или под углом не менее 45° к господствующим ветрам.
Достоинства естественной вентиляции – простота, дешевизна.
Недостатки – невозможность очистки загрязненного воздуха, невозможность автоматизации, наличие сквозняка.

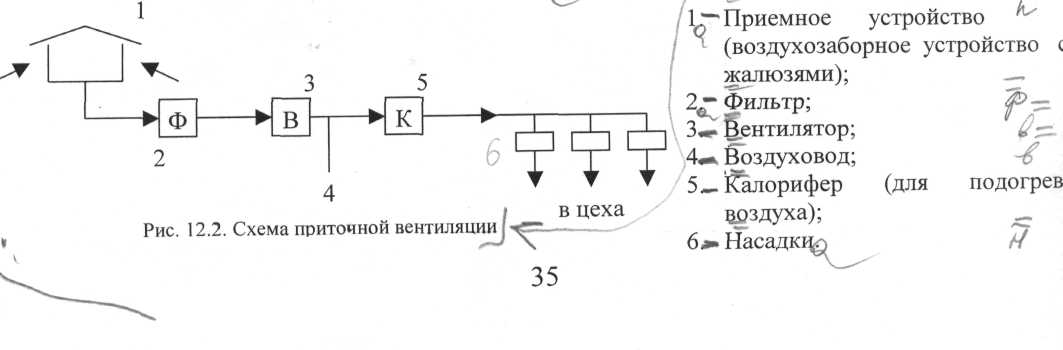

Схема приточной вентиляции приведена на рис.12.2.
|
Рис.12.2.Схема приточной вентиляции |

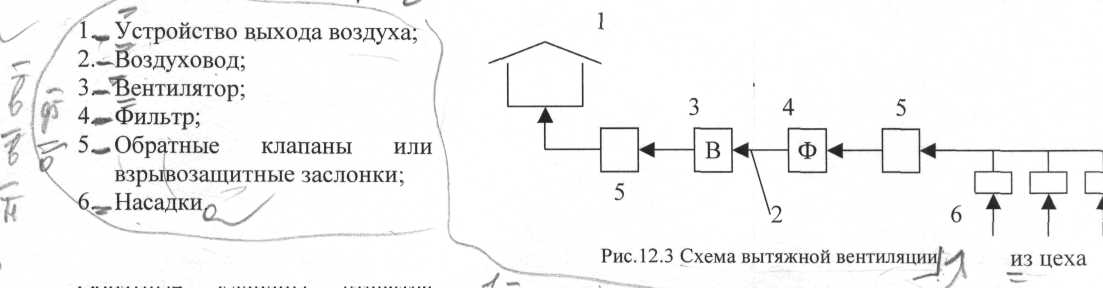

Схема вытяжной вентиляции такая же, как и приточной, только без калориферами и фильтр лучше устанавливать перед вентилятором. Вытяжная вентиляция в пожаро- и взрывоопасных помещениях приведена на рис. 12.3
|
Рис.12.3.Схема вытяжной вентиляции |
Обратные клапаны ставятся также перед прохождением противопожарной стены (брандмауэры). Воздуховоды пожаро- и взрывоопасных помещений выполняются из несгораемых материалов первой или второй степени огнестойкости (бетонные и металлические). Металлические воздуховоды через определенные промежутки заземляются для отвода статического электричества. Если пожаровзрывоопасные смеси тяжелее воздуха, то 2/3 вытяжки - внизу помещения, а 1/3 - в верхней части.
Количество потребного воздуха [м3/ч] при выделении в рабочее пространство вредных веществ
(12.1)
где А - количество вредных веществ, выделяемых в помещении, [г/ч];
qПДК - предельно-допустимая концентрация вредных веществ, [г/м3]
Если в цехе выделяется несколько вредных веществ однонаправленного действия на организм, то
.
(12.2)
Если
в цехе выделяются вещества разнонаправленного
действия на организм, то
Если в цехе выделяются пожаро- и взрывоопасные смеси, то
(12.3)
где Снкпв - низший концентрационный предел воспламенения или взрыва.
При выделении в цехе вредных веществ или пожароопасных смесей обязательно предусматривается аварийная вентиляция. Она включается, вручную или автоматически при достижении концентрации вредных веществ 50 % от ПДК и 5 % от Снкпв, при выделении в воздух рабочего пространства пожаровзрывоопасных веществ.
Кратность аварийной вентиляции совместно с рабочей в пожаровзрывоопасных помещениях принимается равной 8-10. В ряде случаев (практически в большинстве), когда неизвестно количество выбросов вредных веществ или пожаровзрывоопасных смесей, количество воздуха, необходимого для вентиляции, определяют по кратности воздухообмена К. Физически кратность воздухообмена показывает, сколько раз в час обменивается помещение свежим воздухом:
(12.4)
где К=1-10;
V - объем помещения
