2.1.9. Эвакуационные выходы

Выходы являются эвакуационными, если они ведут:

• из помещений первого этажа наружу: непосредственно; через коридор; через вестибюль (фойе); через лестничную клетку; через коридор и вестибюль (фойе); через коридор и лестничную клетку;

• из помещений любого этажа, кроме первого: непосредственно на лестничную клетку или наружную открытую лестницу; в коридор, ведущий непосредственно на лестничную клетку или наружную открытую лестницу; в холл (фойе), имеющий выход непосредственно налестничную клетку или наружную открытую лестницу;

• в соседнее помещение (кроме помещения категории А или Б) на том же этаже, обеспеченное выходами, указанными выше.

При расчете путей и выходов эвакуации необходимо придерживаться следующей методики:

• определяется минимально допустимое количество эвакуационных выходов из помещения (здания) по СНиП 21-01-97. В общем случае для производственных зданий ;

• определяется максимально допустимая протяженность путей эвакуации 1_Д0П в помещении (или расстояние от наиболее удаленного рабочего места до ближайшего эвакуационного выхода из помещения наружу или на лестничную клетку).

Максимально допустимое расстояние 1_Д0П зависит от объема помещения V_П0M, категории производства по взрывопожарной и пожарной опасности, степени огнестойкости здания, высоты помещения h, плотности людского потока D и определяется по табл.9.1;

• определяется минимально допустимая суммарная ширина (пропускная способность) эвакуационных путей и выходов ;

• определяется минимальная ширина каждого выхода по табл.9.2.

Таблица 9.1. Определение допустимой протяженности путей эвакуации

Объем помещения, тыс., м3	Категория помещения	Степень огнестойкости	Расстояние, м, при плотности людского потока в общем проходе, чел/м2
			ДО 1	От1 до 3	от 3 до 5
30	А, Б В В	I,П I, II, Ш IV	60 160' 11О	35 95 65	25 65 40
40	А, Б В В	I,П I, II, III IV	80 160 11О	50 95 65	35 65 45

Примечания. 1. Плотность людского потока определяется как отношение количества людей, эвакуирующихся по общему проходу, к площади этого прохода. 2. При промежуточных объемах помещения расстояния определяются интерполяцией. 3 Расстояния установлены для помещений высотой 6 м: при высоте помещений более 6 м расстояния увеличиваются: 12 м- на 20 %: 18 м- на 30 %; 24 м - на 40 %. При промежуточных значениях высоты помещений увеличение расстояний опредепяется интерполяцией.

Таблица 9.2. Минимально допустимая ширина путей эвакуации в зданиях промышленных предприятий

Вид здания, сооружения промышленного предприятия	Минимально допустимая ширина, м
	Двери	Коридор	Лестничный маршрут	Рабочий проход
Производственные здания	0,8	1,0	1,0	0,9

Задача Провести экспертизу путей эвакуации из помещения N1 производственного здания (рис.9.1) Здание одноэтажное, степень огнестойкости - П. Высота помещений здания – 18 м.Размещение оборудования в помещении допускает образование эвакуирующихся людских потоков с плотностью D = 3 чел/м². В цехе работает 200 человек. Ширина двери принята 1 м.

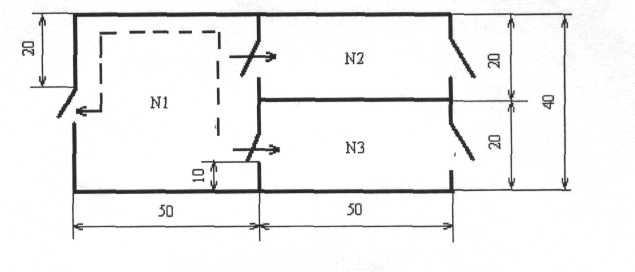

Рис.9.1.Схема здания

N1 - помещение категории Б; N2 - помещение категории Б; N3 - помещение категории Д; размеры помещений приведены в метрах

Решение

1. Проверяется количество эвакуационных выходов из помещения N1 по минимально допустимому. n_Ф=2 - фактическое количество эвакуационных выходов. Выход в помещении N2 не является эвакуационным, т.к. оно относится к категории Б. Согласно СНиП 21-01-97, n_ТР>2, следовательно, условие безопасности выполняется: n_ф = n_тр.

2. Проверяется протяженность путей эвакуации из помещения N1.

Фактическая протяженность путей эвакуации от наиболее удаленного рабочего места в помещение N1 до ближайшего выхода наружу или на лестничную клетку 1ф= 90 м (обозначено пунктиром на рис. 9.1)

Допустимая протяженность путей эвакуации 1_ДОП определяется по табл. 9.1 интерполяцией по формуле

где l_v1, l_v2, l_vx – допустимые протяженности путей эвакуации соответственно для помещений меньшего объема v₁, большего объема v₂ и искового объема v_x.

Объем помещения тыс.м³. Тогда м.

С учетом высоты помещения м. Для обеспечения безопасной эвакуации необходимо, чтобы выполнялось условие ; в нашем случае м, м, условие не выполняется.

Значит, необходимо предусмотреть дополнительный выход из помещения N1, удовлетворяя условиям протяженности (рис.9.2, см. пунктир): м.

В этом случае условие безопасности выполняется, т.к. 55<57,2.

3. Проверяются пути эвакуации по пропускной способности. Суммарная ширина эвакуационных выходов из помещения N1: м.

Рис.9.2.Схема здания с дополнительным выходом наружу

Требуемая суммарная ширина определяется по формуле

где N - количество работающих в помещении;

N' - количество человек на 1 м ширины эвакуационного выхода (таблица 9.3)

N'=N_vl+(V_x-V₁)-(N_v2-N_vl)/(V₂-V₁)= I

=65+(36-30)-(85-65)/(40-30)=77.

С учетом высоты помещения N'=77•l,3=100,l, тогда м. Условия безопасности выполняются.

Таблица 9.3. Определение количества человек на 1 метр ширины эвакуационного выхода

Объем помещения, тыс. м	Категория помещения	Степень огнестойкости здания	Количество людей на 1 м ширины эвакуационного выхода
	А, Б	1,И	65
30	В	I, II, III	175
	В	IV	120
	А, Б	1,11	85
40	В	I, II, III	175
	В	IV	120

Примечание. Количество людей на 1 м ширины выхода из помещения высотой более 6 м увеличивается: при высоте помещения 12 м - на 20 %; при высоте помещения 18 м - на 30 % и 24 м - на 40 %.

4. Проверяется пропускная способность каждого выхода.

По заданию ширина каждой двери из помещения N1 принята м. По табл.9.2 минимальная ширина эвакуационного выхода м. Условие безопасности выполнено.

Таким образом, проверка путей эвакуации дала возможность внести коррективы в проект здания и обеспечить соответствие путей эвакуаций"из помещения N1 требованиям норм.
