1.23. Рекомендуемые суточные дозы витального облучения

		Предель-	Дли-	Предель-	Мини-
Вид и возраст группы	Суточная доза (H׳В), вит • с/м2	но до­пустимая облучен­ность вит/м2	тель­ность облу­чения, ч	но допус­тимые неравно­мерности облучения	мальная расчет­ная высота, м	Режим облучения	Приме­чание
Коровы и	972...1058	0,93	До 11	0,74	1	2 раза	По 0,5
быки						в сутки	дозы
Телята стар-	576...648	0,570	До 9	0,78	1,5
ше 6 меся-
цев
Телята до	432...504	0,430	До 8	0,73	1,5
6 месяцев
Свиньи	288...324	—	907	0,75	1,5	2 раза в сутки	По 0,5 дозы
Поросята-	216...288	0,230	До 6	0,57	1,5	3 раза	По 0,33
отъемыши						в сутки	дозы
Поросята	72...90	0,83	ДоЗ	0,66	1,5
сосуны
Овцы	882...940	0,95	До 10	0,74	1,5	Еже-	10 дней
Ягнята до от-	792...864	0,93	До 10	0,74	1.5	дневно	облуче-
бивки							ние, 10 дней перерыв
Кролики	34...46	0,18	До 2	0,80	1,5
Куры-несуш-							10 дней
ки при содер-							облуче-
жании:							ние,
наполь-	72...90	0,150	До 6	0,80	2		10 дней
ном							перерыв
клеточ-	144...180	0,75	До 6	0,80	2	—
ном
Цыплята при	72...90	0,075	—	0,80	1,25	—	—
содержании
в клетках
Индюшата	144...210	0,075	ДоЗ	0,64	—	—	—

3. Определяют расчетную высоту hр. За расчетную высоту при­нимают расстояние от облучателя до уровня спины животных — рабочей поверхности (рис. 1.32).

4. Выбирают тип облучателя. Для стационарных витальных об-лучательных установок целесообразно использовать облучатели ЭО-1-30М, ОЭ-1; ОЭ-2; ОЭСП 02 (см. табл. 1.18).

5. Определяют расстояние между облучателями. Облучатели размешают над облучаемой поверхностью равномерно (см. рис. 1.32). Наиболее распространенный вариант размещения об­лучателей — размещение по вершинам квадрата. Сторона квад­рата

(1.24)

Где λ_ОТН- относительное наивыгоднейшее расстояние для большинства облучателей, λ_ОТН= 1,2…1,4; h_р-расчетная высота.

4. Определяют число облучателей

N=n_а n_b=ab/L², (1.43)

где п_а — число облучателей в ряду; п_ь — число рядов облучателей; а и Ь — размеры облучаемой поверхности.

4. Рассчитывают мощность облучательной установки точечным методом, что обусловлено малым коэффициентом отражения ультрафиолетовых лучей ограждающими поверхностями. Выбирают контрольные точки, что обусловлено необходимостью иметь ин­формацию о максимальной и минимальной облученности. Наи­большая облученность будет под облучателем в точке 3, наимень­шая — в одной из точек 1, 2.

Определяют облученность в контрольных точках как сумму облученнос-

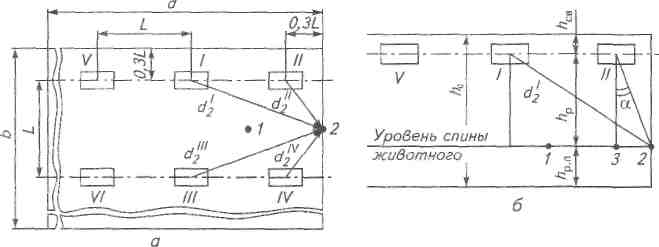

Рис. 1.32. План (в) и вертикальный разрез (б) помещения с облучательной уста­новкой:

I...VI—облучатели; d₂…d₂ — расстояние от облучателей I.. IV до точки 2: h_р.п — высота

рабочей поверхности

тей, создаваемых каждым облучателем в данной точке:

(1.44)

Где Е_вi-cуммарная витальная облученность в-i-й контрольной точке; Е_Вk-витальная облученность в i-й точке, созданной k-облучателем:

(1.45)

Где I_Вα=сила излучения витального облучателя в данном направлении вит/ ср; α_k-угол между вертикалью и линией, соединяющей облучатель с i-точкой.

Значение I_вα определяют по таблице 1.25.
