1.5. Осветительные приборы

Эффективное светораспределение, экономичность, надеж­ность, удобство эксплуатации осветительных установок в значи­тельной степени зависят от применяемых типов осветительных приборов (светильников) [1].

Устройство. Светильник состоит из двух главных частей: источ­ника света и оптического устройства, перераспределяющего све­товой поток источника в пространстве (отражатель, рассеиватель, преломитель). Кроме того, светильник может иметь устройства для коммутации и стабилизации электрического тока (ПРА), для крепления источника света и самого светильника. Светильник ог­раничивает слепящее действие лампы, а также защищает ее от воздействия окружающей среды и, наоборот, защищает эту среду от пожара или взрыва.

Классификация. Светильники различают по распределе­нию светового потока лампы между верхней и нижней

полусферами: прямого света — не менее 90 % потока излучается в нижнюю полусферу; преимущественно прямого света — от 60 до 90 % потока излучается в нижнюю полусферу; отраженного све­та — более 90 % потока излучается в верхнюю полусферу.

По форме кривой светораспределения в нижней полусфере светильники преимущественно быва­ют глубокого, среднего, равномерного, широкого светораспреде-ления.

Коэффициент полезного действия светильника равен отноше­нию светового потока светильника к световому потоку помещен­ных в него ламп (ЕФ_Л):

η_С= Ф_С /∑Ф_Л (1.37)

По исполнению светильники бывают: открытые — лам­па не отделена от внешней среды; закрытые — лампа и патрон от­делены от внешней среды оболочкой без уплотнений; влагозащи-щенные — с уплотнением, защищающим от проникновения влаги внутрь светильника; пылевлагонепроницаемые — с уплотнением, защищающим лампу и токоведущие части от попадания пыли и влаги; взрывозащищенные — с уплотнением, предохраняющим выход наружу пламени или искры.

Для светильников принята международная классификация по защите от воздействия пыли и воды 1Р. В технической литературе существует и другая классификация этой защиты — двузначное число, у которого первая цифра обозначает степень защиты све­тильника от пыли, вторая — от воды. Открытые светильники по защите от пыли обозначают цифрой 2, перекрытые — 2*, полнос­тью пылезащищенные — 5, частично защищенные — 5*, полнос­тью пыленепроницаемые — 6, частично пыленепроницаемые — 6*. Степень защиты от воды: 0 — незащищенные, 2 — каплезащи-щенные, 3 — дождезащищенные, 4 — брызгозащищенные, 5 — струезащищенные.

Обозначения. Для маркировки светильников используют еди­ную систему. Первая буква обозначения указывает используемый в светильнике источник света: Н — лампы накаливания общего применения, Р — ртутные лампы типа ДРЛ, Л — люминесцентные трубчатые, И — кварцевые галогенные, Г — ртутные типа ДРИ, Ж — натриевые лампы, К — ксеноновые. Вторая буква в шифре — способ установки светильника: С — подвесные, П — потолочные, Б — настенные, В — встраиваемые и т. д. Третья буква — назначе­ние светильника: П — для промышленных предприятий, О — для общественных зданий, У —для наружного освещения улиц, Р — рудничный, Б — бытовой. Следующее двузначное число обознача­ет номер серии, а числа далее — число ламп в светильнике, мощ­ность ламп в ваттах, номер модификации.

Последние буква и цифра обозначают климатическое исполне­ние (У — для районов с умеренным климатом, Т — для районов с тропическим климатом и т. д.) и категорию размещения светиль­ников: 1 — на открытом воздухе, 2 — под навесом и т. п., 3 — в зак­рытых неотапливаемых помещениях, 4 — в закрытых отапливае­мых помещениях.

Пример полного обозначения светильника: НСП 03-1x60-002-УЗ — светильник с одной лампой накаливания (Н) мощнос­тью 60 Вт, подвесной серии 03 (С), модификации 002, рассчитан для работы в районах с умеренным климатом (У) в закрытых нео­тапливаемых помещениях (3) промышленных предприятий (П).

Часто в различных рабочих перечнях и таблицах последние обозначения не приводят: НСП 03-1 х60 или не приводят номер модификации: НСП 03-1 х 60-УЗ.

Иногда в обозначении светильника может быть показан тип кривой силы света светового потока (Д — косинусная и др.), рас­пределение светового потока в верхней и нижней полусферах [прямого (П) и преимущественно прямого (Н) типа и др.], а также степень защиты светильника — 23, 53 и т. д.

Применение. Многие современные светильники рассчитаны на применение сетевых проводников как с медными, так и с алюми­ниевыми жилами с площадью поперечного сечения до 4 мм², ко­торые присоединяют или к вводному устройству, или к зажимам на корпусе светильника.

Требования, предъявляемые к эксплуатации светильников, за­висят от размеров помещений, характера светотехнической зада­чи, условий окружающей среды и др.

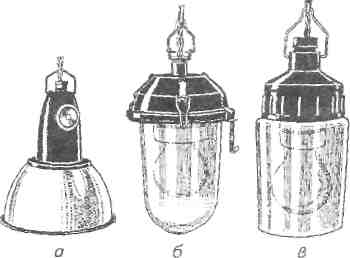

Рис. 1.28. Светильники с лампами накали­вания:

а -НСП 01-1x100; б- НСП 02-1x100; в-НСП 03-1x60

Сельскохозяйственные производственные помещения по сравнению с промышленными помещениями имеют низкую ес­тественную освещенность, очень малую высоту потолка по отно­шению к длине и ширине, наличие агрессивных газов, низкий коэффициент отра­жения потолка (в большей части животноводческих по­мещений он вообще отсут­ствует), тяжелые температурновлажностные условия. Эти особенности сельскохо­зяйственных производствен­ных помещений, особенно животноводческих и птице­водческих, определяют све­тотехнические и конструк­тивные данные применяе­мых в сельском хозяйстве светильников в отношении экономичности, надежности, правильного светораспределения и спектрального состава.

В сельскохозяйственных производственных помещениях с нор­мальной средой, например в мастерских, гаражах, отапливаемых складах, применяют светильники общепромышленного исполнения, предназначенные для аналогичных помещений в промышленности.

Перечень светильников, рекомендуемых для применения в сельскохозяйственных производственных и административно-об­щественных помещениях, а также для наружного освещения, представлен в таблице 1.15. Общий вид некоторых светильников дан на рисунках 1.28 и 1.30.
