7. Расчет электрических параметров группы штепсельных розеток
. Для выбора сечения и марки проводов необходимо рассчитаем суммарную мощность предполагаемых потребителей
_1.кухня- электрочайник-2200Вт;телевизор-300Вт;микроволновка-1000Вт;холодильник-450Вт; _2.гостиная-теливизор-300Вт;компьютер-1000Вт; _3.С/У-стиральнаямашина-_1000Вт; _ 4.комната телевизор-300Вт
Итого: ΣР – 6550
Решение:
Выбираем провод S = 2,5 мм², ПВ3×2,5
Группа штепсельных розеток для жилых помещений выполняется по <кольцевой> схеме (по кругу), т.е. три провода, уходя со щита, вновь возвращаются на те же клеммы. Сечение провода ПВ 3×2,5 мм2.
Цвета: <Фазный> -каричневый,
<Нулевой> - синий,
<Заземление> - желто-зеленый.
Выбор способа прокладки проводов для группы
штепсельных розеток
Проложить провода по периметру стен в ПВХ трубах на высоте
Н=300мм от пола.
8. Выбор места установки штепсельных розеток
В гостиной розетки установлены, скрыто на Н=300 мм (по «европейски») в коробках ПВХ.
На кухне розетки установлены, скрыто на Н=300 мм (по «европейски») в коробках ПВХ.
В санузле на Н=800мм скрыто в коробках ПВХ.
В коридоре на Н=300мм.
- Звонок укрепить под потолком, а кнопку звонка на Н=1500мм. – комната розетки установлены, скрыто на H=300мм(по европейски)
Выбо р марки провода для питания штепсельной розетки электроплиты и место ее установки
Таблица 8. Предлагаемые к установке электроплиты
№ |
Тип электороплиты |
Мощность Р(Вт) |
1 |
Лысьва |
7500 |
2 |
Электра |
8200 |
3 |
Индезит |
9000 |
4 |
НовоВятка |
5100 |
5 |
Самсунг |
6200 |
Выбираем для квартиры электроплиту (табл.8) марки Самсунг. Тогда,
I=Р/U × соsφ=6200/220 ×0,9=31.3А
Из таблицы 7. Выбираем провод S = 4 мм², ПВ3(1×4) (Iдоп = 32А)
Согласно СНиП и ПУЭ розетка электроплиты может быть установлена на высоте 800 мм от пола, на стене в 900 мм от окна.
Способ крепления розетки по двум точкам с помощью саморезов в стандартный подрозетник.
9. Выбор аппаратов защиты
Выбираем автоматические выключатели для освещения, группы штепсельных розеток и розетки для электрической плиты. Выбираем УЗО и электросчетчик.
1. Для освещения квартиры (с током нагрузки I=2.5(А)) выбираем автоматический выключатель, такой, чтобы его ток был ближайшим большим, чем I=2 А Выбираем из справочника автоматический включатель ДХС-6 на 6А.
Проверка 2А<6<19А, где I=19А ток провода для освещения.
Предлагаю для группы штепсельных розеток автоматический выключатель марки ДХС-32 на 31А
Проверка: 31А < 32А, где I = 31А ток провода для штепсельных розеток.
3. Предлагаю для группы розетки электрической плиты автоматический выключатель марки ДХС -32 на I = 32А.
Таблица 9. Технические характеристики автоматических выключателей
Марка |
Фирма |
Минимальный ток |
ДХС-6 |
Легран |
6 |
ДХС-10 |
10 |
|
ДХС-16 |
16 |
|
ДХС-20 |
20 |
|
ДХС-25 |
25 |
|
ДХС-32 |
32 |
|
ДХС-40 |
40 |
|
ДХС-50 |
50 |
Организация учета электроэнергии для проектируемой квартиры предусматривается в существующем этажном щите УЭРМ путем установки двухтарифного счетчика электроэнергии типа Меркурий-230АRT-01.
Для обеспечения дополнительной пожаробезопасности на выходе из этажного щита УЭРМ устанавливается устройство защитного отключения (УЗО).
Электрические схемы

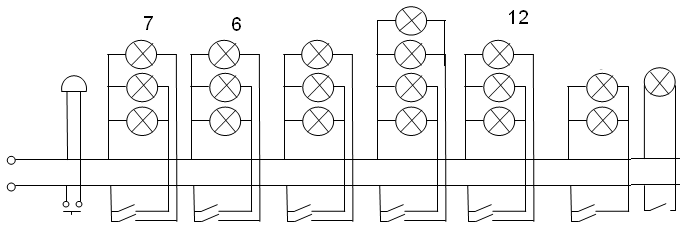

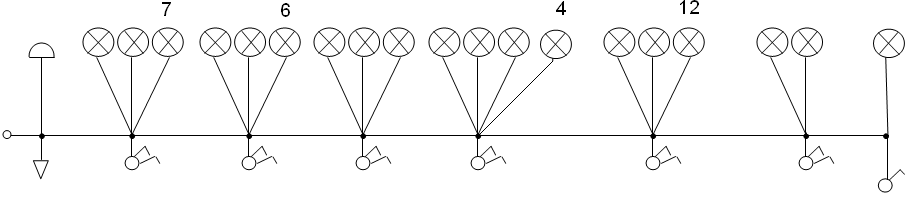

А- ОСВЕЩЕНИЯ
Б – РОЗЕТОЧНЫЕ ГРУППЫ
