Глава 2. Разработка вариантов архитектуры облачного сервисы поддержки среды matlab
2.1 MATLAB WebServer
matlabserver разработан, чтобы работать постоянно в фоновом режиме как служба Windows NT или как фоновый процесс в других системах. (Полномочия администратора обычно требуются, чтобы установить matlabserver.)
Веб-сервер MATLAB состоит из ряда программ, которые позволяют создать приложения и получить доступ к ним в сети:
- Matlabserver- многопоточный сервер TCP/IP, который Управляет передачей между Веб-приложением, и MATLAB. Он выполняет M-файл, определенный в скрытом поле, названном mlmfile, содержавшимся в документе HTML.
- matlabserver вызывает matweb.m, который поочередно выполняет M-файл. используется Общий шлюзовой интерфейс (CGI), чтобы извлечь данные из документов HTML и передать его matlabserver.
matweb.m Вызывает M-файл, который должно выполнить Веб-приложение. Два конфигурационных файла используются в сочетании с программами веб-сервера MATLAB
- matweb.conf: конфигурационный файл, необходимый для соединения с matlabserver. Приложения должны быть перечислены в matweb.conf.
- hosts.conf: дополнительный файл, обеспечивающий дополнительную безопасность. Если hosts.conf существует, только перечисленные машины могут соединиться с веб-сервером MATLAB. Машины перечислены по имени в единственном столбце, например, parrot.mathworks.com; bluebird.mathworks.com. Машины должны быть перечислены по имени, не IP-адресом. Операционная система разрешает имя в допустимый IP-адрес.

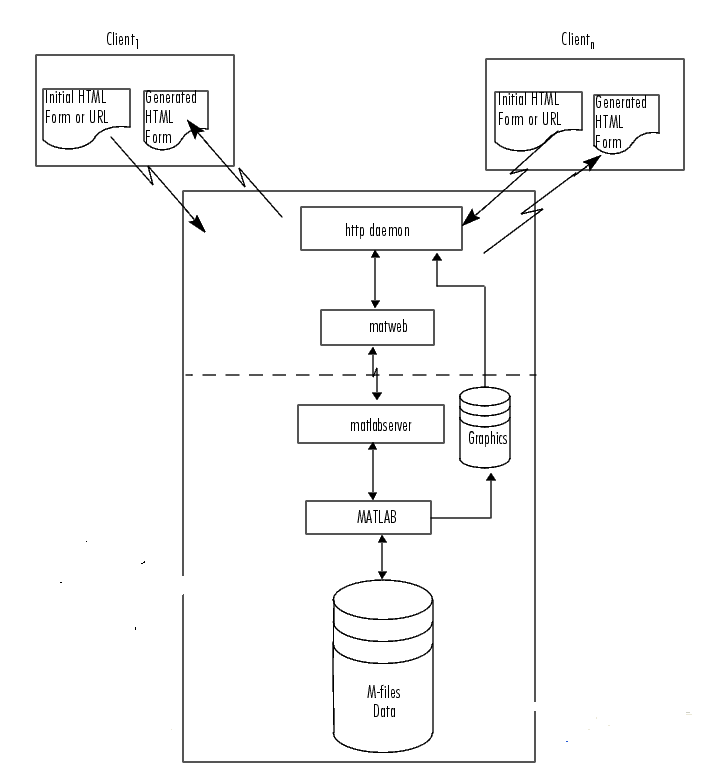

Рис. 3. Работа webserver в сети
ПО для webserver:
HTTP Daemon [HTTPD] в системе, где работает MATLAB
машины, с доступом к сети и к машине, где работает MATLAB
сервер, например, Apache.
2.1 Настройка MatLab web-server на платформе Apache
Компонент MatLab web-server (MWS) предназначен для создания приложения MatLab, использующего интерфейс WWW для посылки запросов в MatLab, с последующим выводом результатов в web-браузере. То есть, пользователь заходит на специально подготовленную страницу в интернете и вводит данные поставленной задачи. Они поступают в программу MatLab, которая, исходя из введенных данных, проводит необходимые вычисления, отправляет результат, который визуализируется непосредственно на странице web-браузера. Таким образом, пользователь, имея web-браузер, использует данный компонент для возможности построения доступной, универсальной и удобной системы решения математических задач, которая не будет накладывать на пользователя никакие аппаратные и программные средства, поскольку все необходимые операции будут выполняться на сервере.
Применение MWS особенно продуктивно в дистанционном образовании. Учебные программы, моделирующие физические или иные явления, которые позволяют представить результаты расчетов в виде графических и анимационных изображений, являются действенным инструментом обучения в арсенале преподавателей естественнонаучных дисциплин. Особую ценность представляют программы «двойного» назначения, которые можно использовать как для лекционных демонстраций и обучения студентов на практических занятиях, так и для самостоятельных занятий обучаемых через интернет при предварительном ознакомлении с материалом или для закрепления полученных знаний.
Несмотря на свое название, MatLab web-server (MWS) не является web-сервером. MWS — это сервис взаимодействия MatLab с web-сервером. Сервисом, или службой, принято называть программу, которая может постоянно находиться в памяти компьютера в ожидании предназначенных для нее команд. Этим сервис отличается от обычной программы, которая автоматически выгружается из памяти компьютера, завершив обработку поступившей команды.
Для определенности будем считать, что в качестве web-сервера используется Apache.
Пользователи общаются с сервером непосредственно через свои web-браузеры без наличия какого-либо специального программного обеспечения.
Интерактивные демонстрационные версии в основном состоят из двух документов HTML и одного М. MatLab файл. Первый документ HTML необходим для сбора данных от пользователя с использованием форм HTML. Затем данные посылаются серверу, где извлекаются из документов HTML и передаются программе MatLab (М. файл), который выполняет все необходимые числовые вычисления. Документ HTML, содержащий результаты в виде текста или изображения, формируется web-сервером MatLab и посылается обратно пользователю, где отображается в его web-браузере.
Для установки и настройки такой системы необходимо установить на один диск следующие программы: 1. Программа MatLab; 2. HTTP-сервер, например, Apache; 3. Интерпретатор языка Perl.
