Сопротивления пу - зг
R0 - кл.2 - 18 - СРН1, кл.6 - 14 - СРН 2
предназначено для облегчения работы угольных контактов СРН и ограничения тока возбуждения ГТУ;
R1 - кл.2 - 17 - СРН 1, кл.6 - 13 - СРН 2
предназначено для регулирования напряжения ГТУ;
R2 - кл.1 - 18 - ГТУ 1, кл.5 - 14 - ГТУ 2
обеспечивают независимость регулировки СРН от температуры нагрева катушек;
R3 - кл.7 - 15 - ГТУ1, кл.7 - 11 - ГТУ2
предназначено для поддержания повышенного напряжения ГТУ при усиленной зарядке Ак.Б;
R4 - кл.4 - 15 - ГТУ1, кл.8 - 11 - ГТУ2
обеспечивает независимость регулировки СРН от температуры нагрева катушек;
R 5 - кл.7 - 9 - РОТ
обеспечивает независимость РОТ от нагрева катушек;
R 6 - кл.20 - 24
для ограничения напряжения на лампах освещения и катушках аппаратов при усиленной зарядке Ак.Б.
Ремонт срн-7у
Вибрационный регулятор напряжения типа СРН-7У (рис. 14) для ремонта снимается с панели управления. Перед ремонтом тщательно осматривают состояние отдельных деталей, после чего приступают к разборке регулятора. Сначала разбирают неподвижные угольные контакты 5 я 6 вместе с биметаллическими крепящими пластинами 8.

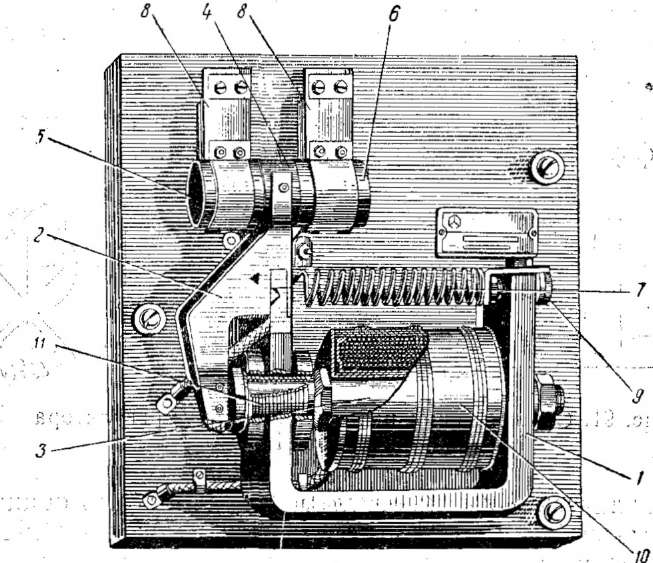

Рис. 14.
Вибрационный регулятор напряжения
типа СРН-7У:
1
— магнитопровод;
2 — коромысло (якорь); 3
—сердечник;
4 — подвижный контакт;
5 и
6 — неподвижные контакты; 7—
пружина; 8
— биметаллическая пластина;
9 — регулировочный винт;
10
— неподвижная катушка; 11—
подвижная катушка
Панель очищается от старой краски и тщательно осматривается При наличии трещин и сколов она заменяется новой. Новая панель должна быть пропитана растительным маслом. После осмотра панель окрашивается черным изоляционным лаком 462.
Перед ремонтом катушки тщательно осматриваются. Проверяется состояние бандажей и выводных концов. При наличии повреждений бандажа, плохой изоляции выводных концов катушки подвергаются ремонту. Обмотка катушки не должна выступать за борта каркаса и не должна мешать свободному перемещению катушки внутри неподвижной системы. Сопротивление неподвижной катушки должно быть 2,62 ом±8%, подвижной катушки - 0,96 ом ±8%. Диэлектрическая прочность их проверяется напряжением 800 в в течение 1 мин.
В пластине коромысла 2 (см. рис. 14) проверяется форма отверстия под ось (рис. 15); грани отверстия не должны быть разработаны, а ось должна плотно входить в него и не иметь качки. Проверяется ось вращения подвижной системы. Если имеется износ призм (рис. 16), то ось подлежит замене.
П
ружина
7 (см. рис. 14) осматривается и проверяется
на специальном приспособлении. Она
должна иметь следующие данные: диаметр
проволоки 2
мм,
внутренний диаметр пружины 16
мм,
число активных витков —21, общее число
витков 24.
Рис. 15.
Форма отверстия под ось коромысла
(якоря) регулятора напряжения СРН-7У

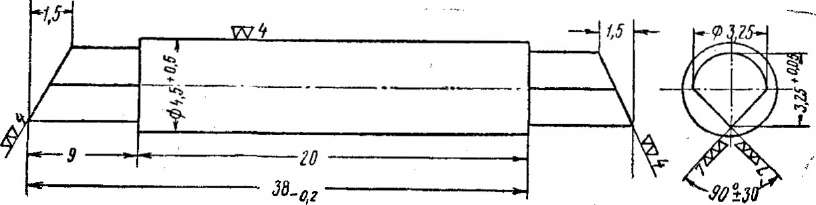

Рис. 16.
Ось вращения подвижной системы регулятора
напряжения СРН-7У
Собранные вибрационные регуляторы напряжения СРН-7У устанавливаются на панели управления и регулируются на испытательном стенде.
