1.2.6 Порядок брошюрования листов пояснительной записки
Для студентов колледжных групп с повышенным уровнем подготовки порядок брошюрования пояснительной записки:
Титульный лист (первый лист пояснительной записки)
задание на дипломное проектирование – 2 листа
отзыв на дипломный проект – не нумеруется и в число страниц не включается
рецензия на дипломный проект – не нумеруется и в число страниц не включается
реферат (оформляется на листе с основной надписью)
содержание (оформляется на листе с основной надписью, четвёртый лист)
введение и текст пояснительной записки
заключение
список сокращений и обозначений
перечень используемых терминов (при его наличии)
список используемой литературы
приложение А (ведомость дипломного проекта)
приложение Б (перечень элементов)
приложение В (спецификация)
приложение Г (листинг программы)
приложение Д (распечатка результатов работы программы)
приложение Е (технологические маршрутные карты)
Для студентов групп с базовым уровнем подготовки порядок брошюрования пояснительной записки:
Титульный лист (первый лист пояснительной записки)
задание на дипломное проектирование – 2 листа
отзыв на дипломный проект – не нумеруется и в число страниц не включается
рецензия на дипломный проект – не нумеруется и в число страниц не включается
содержание (оформляется на листе с основной надписью, четвёртый лист)
введение и текст пояснительной записки
заключение
список используемой литературы
приложение А (ведомость дипломного проекта)
приложение Б (перечень элементов)
приложение В (спецификация)
приложение Г (листинг программы)
приложение Д (распечатка результатов работы программы)
приложение Е (технологические маршрутные карты)
2 Оформление графической части дипломного проекта
2.1 Общие положения
2.1.1 Форматы листов
Форматы листов определяются размерами внешней рамки, выполненной тонкой линией (ГОСТ 2.301-68). Рабочее поле чертежа обводится рамкой, выполняемой основной тонкой линией.
Таблица № 1
Основные форматы |
Дополнительные форматы |
||
обозначение |
размеры |
обозначение |
размеры |
А 0 |
841 Х 1189 |
А0 х 2 |
1189 х 1682 |
А0 х 3 |
1189 х 2523 |
||
А 1 |
594 Х 841 |
А1 х 3 |
841 х 1783 |
А1 х 4 |
841 х 2378 |
||
А 2 |
420 Х 594 |
А2 х 3 |
594 х 1261 |
А2 х 4 |
594 х 1682 |
||
А2 х 5 |
594 х 2102 |
||
А 3 |
297 Х 420 |
А3 х 3 |
420 х 891 |
А3 х 4 |
420 х 1189 |
||
А 4 |
210 Х 297 |
А4 х 3 |
297 х 630 |
А4 х 4 |
297 х 841 |
||
Каждый конструкторский документ должен иметь основную надпись, содержащую общие сведения об изображённых объектах. Основная надпись располагается в правом нижнем углу листа (ГОСТ 2.104-68). В целях упрощения оформления графической части дипломного проекта и учитывая учебный характер дипломной работы в целом, допускается оформление только одной дополнительной надписи с указанием децимального номера чертежа размером 70 х 14, расположенной вдоль длинной стороны чертежа.

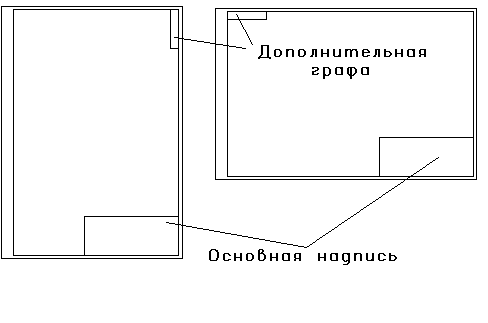

Р
исунок
1- Расположение основной надписи и
дополнительной графы.
Каждый лист графической части и первый лист пояснительной записки оформляются основной надписью ("большой штамп"), последующие листы пояснительной записки оформляются основной надписью ("маленький штамп"). Основные надписи для графических листов и для текстовых документов приводятся в приложении.
