У словные графические обозначения
Р
азмерная
стрелка, S
– толщина сплошной толстой (основной)
линии.
П
ередача
тока, сигнала, потока энергии в одном
направлении.
К
онтактное
соединение – штырь.
Контактное
соединение – гнездо.
Контактное разъёмное соединение
П
ередача
тока, сигнала, потока энергии. Передача
тока, сигнала, потока энергии в обоих
направлениях неодновременно. Передача
тока, сигнала, потока энергии в одном
направлении одновременно
З
аземление
Р
езистор
Конденсатор
К
атушка
индуктивности, обмотка
К
онтакт
коммутационного устройства

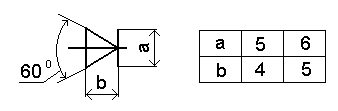

Д
иод

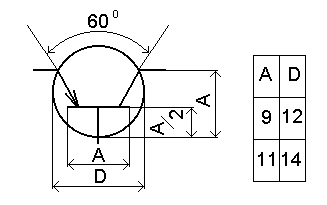

Транзистор
Э
лемент
пьезоэлектрический

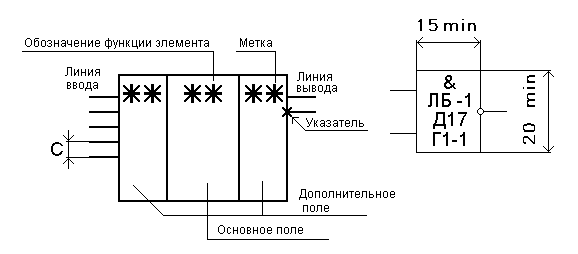

Условное графическое обозначение логического элемента.
Информация, помещаемая в условном графическом обозначении элемента или устройства
Условное графическое обозначение элемента имеет форму прямоугольника, к которому подводят линии выводов. Выводы элементов делят на входы и выходы, причём входы изображают с левой стороны УГО, а выходы – с правой стороны УГО. Условное графическое обозначение может содержать три поля: Основное и два дополнительных.
В основном поле условного графического обозначения элемента или устройства (17) помещают следующую информацию:
в строке 1 – символ функции
в строке 2 – полное или сокращённое наименование, или тип, или код элемента
в последующих строках – буквенно-цифровое обозначение или порядковый номер; обозначение конструктивного расположения; адресное обозначение условного графического обозначения элемента на листе и другую информацию.
Адресное обозначение указывает расположение условного графического обозначения на схеме и выражается координатами левого верхнего угла данного условного графического обозначения
Буквенно-цифровое обозначение допускается помещать над УГО.
Дополнительные поля располагают слева и справа от основного поля. Допускается разделять их на зоны, которые отделяют горизонтальной чертой. В дополнительных полях помещают информацию о функциональных назначениях выводов (указатели и метки).
Обозначение выводов устройства (номера контактов) указывают сверху.
Допускается ориентация условного графического обозначения, при которой входы располагают сверху, выходы – снизу.
Размеры условного графического обозначения определяются:
по высоте:
количеством линий выводов
количеством интервалов
количеством строк информации в основном и дополнительных полях
размером шрифта
по ширине:
наличием дополнительных полей
количеством знаков, помещаемых в одной строке внутри УГО ( с учётом пробелов)
размером шрифта
Расстояние между линиями выводов должно быть не менее и кратным величине С.
Расстояние между горизонтальной стороной УГО, границей зоны и линией вывода должно быть не менее и кратным величине С/2.
Размеры УГО по высоте должны быть кратными постоянной величине С/2.
В зависимости от способа выполнения схемы С должно быть не менее:
5 мм – при выполнении вручную,
интервала между строками – при выполнении автоматизированным способом.
Ширина дополнительного поля должна быть не менее:
5 мм – при выполнении вручную,
ширины одного символа печатающего устройства – при выполнении автоматизированным способом.
При увеличении количества символов в строке ширина дополнительного поля должна быть соответственно увеличена.
Размер указателя должен быть не более:
3 мм – при выполнении вручную,
размера применяемого шрифта – при выполнении автоматизированным способом.
Надписи выполняют основным шрифтом по ГОСТ 2.304 – 81.
При выполнении схем автоматизированным способом применяют шрифты, имеющиеся в печатающих устройствах, и надписи выполняют прописными буквами.
Электрорадиоэлементы и комплектующие |
|
Резисторы |
|
ОМЛТ |
ОЖО. 467.107 ТУ |
ПЭВ |
ГОСТ 6513-66 |
ПЭВ-15 |
ОЖО. 467. 546 ТУ |
СП-1-14 |
ОЖО. 468. 509 ТУ |
СП-2 |
ОЖО. 468. 506 ТУ |
СП5-14 |
ОЖО. 468. 509 ТУ |
СП5-1-14 |
ОЖО. 468. 509 ТУ |
СП5-1-16Т |
ОЖО. 467. 513 ТУ |
С2-10 |
ОЖО. 467. 072 ТУ |
СП-16Т |
ОЖО. 467. 038 ТУ |
МЛТ |
ГОСТ 7113-77 |
МОН |
ОЖО. 467. 038 ТУ |
|
|
Диоды, светодиоды, стабилитроны |
|
Д7 |
ОН 04 56745-72 |
КС 133 |
СМ3. 362. 812 А |
КС 147 |
СМ3. 362. 812 ТУ |
2С 156 |
СМ3. 362. 805 ТУ |
КС 156 |
СМ3. 362. 812 ТУ |
КС 168 |
СМ3. 362. 812 ТУ |
КУ 202-Б-III |
УЖ3. 362. 034 ТУ |
2Д 202 |
УЖ3. 362. 035 ТУ |
Д 223 |
СМ3. 362. 018 ТУ |
Д 226 |
3. 362. 002 ТУ1 |
Д 226 |
ОН ММ 6335-69 |
Д 237 |
ТР3. 362. 021 ТУ37 |
Д 242 |
ГОСТ 14758-69 |
Д 245 |
ГОСТ 14758-69 |
Д 248 |
ГОСТ 14758-69 |
Д 310 |
ШГ3. 362. 000 ТУ |
2Д 509 |
ТТ3. 362. 077 ТУ |
Д 818 |
СМ3. 362. 025 ТУ |
Светодиод АЛ 102 |
0. 336. 041 ту |
|
|
Тиристоры |
|
2У 202 |
УЖ3. 362. 022 ТУ |
КУ 202 |
УЖ3. 362. 034 ТУ |
|
|
Транзисторы |
|
2Т 306 |
СБ0. 336. 015 ТУ |
1Т 321 |
ЩТ3. 365. 027 ТУ |
2Т 312 |
ЖК3. 365. 143 ТУ |
ГТ 403 |
3. 365. 036 ТУ |
2Т 602 |
И93. 365. 000 ТУ |
Продолжение таблицы |
|
Транзисторы |
|
КТ 603 |
И93. 365. 003 ТУ |
2Т 608 |
И93. 365. 013 ТУ |
П 701 |
0. 005. 007 ТУ |
2Т 803 |
Ге0. 365. 008 ТУ |
КТ 803 |
ЖК3. 365. 206 ТУ |
КТ 801 |
ЩЫ3. 365. 001 ТУ |
Д 818 |
СМ3-362-025 ТУ |
КТ 907 |
3. 365. 052 ТУ |
|
|
Конденсаторы |
|
КМ-4 |
ОЖ0. 460. 043 ТУ |
КМ-5 гр Н 90 |
ОЖ0. 460. 043 ТУ |
КМ-5а |
ОЖ0. 460. 043 ТУ |
КМ-6 |
ОЖ0. 460. 061 ТУ |
К 50-6 |
ОЖ0. 460. 107 ТУ |
К 53-4 |
ОЖ0. 460. 037 ТУ |
ККСА |
ОН 04 60720-72 |
КЕА-II-ИПМ |
БДС 3940-69 |
КБП-Ф |
ГОСТ 6760-82 |
МБГЧ-1 |
ОЖ0. 460. 049 ТУ |
|
|
Дроссели, индуктивности |
|
Д2-0,1 |
ГИ0 477002 ТУ |
ДМ-0,1-50 |
ГИ0 477005 ТУ |
|
|
Микросхемы |
|
Микросхемы серии 155 |
И 63. 088. 042 ТУ3 |
КЛБ212 |
ЮХ3. 080. 001 ТУ |
Э1ЛБ212 |
ЮХ3. 080. 001 ТУ |
155КП1 |
Бк0. 348. 005 ТУ 21 |
К580ИК80 |
Бк0. 348. 393 ТУ |
КР580ИК55 |
Бк0. 348. 471 ТУ |
590КН1 |
Бк0. 348. 000 ТУ |
583КП3 |
Бк0. 347. 186 ТУ |
К589ИК01 |
Бк 0. 348. 319 ТУ (Бк 0. 348. 319 ТУ1) |
|
|
Вставка плавкая |
|
ВПI-11,0А 250В |
ОГ0. 480. 003 ТУ |
ВПI-15,0А 250В |
ОГ0. 480. 003 ТУ |
|
|
Предохранитель сигнальный |
|
ПС2-2А |
ОН 04 61024-82 |
ПС5-5А |
ОН 04 61024-82 |
ПС8-8А |
ОН 04 61024-82 |
Продолжение таблицы |
|
Колодка |
|
Г2Т |
ОЮ0. 364. 008 ТУ |
Г3Т |
ОЮ0. 364. 008 ТУ |
Г4Т |
ОЮ0. 364. 008 ТУ |
Г5Т |
ОЮ0. 364. 008 ТУ |
Ш2Т |
ОЮ0. 364. 008 ТУ |
Ш3Т |
ОЮ0. 364. 008 ТУ |
Ш4Т |
ОЮ0. 364. 008 ТУ |
Ш5Т |
ОЮ0. 364. 008 ТУ |
|
|
Гнездо Г4К |
ОСТ 4 364. 004 |
Разъём гнездовой КПМ-35 ВС |
ОЮ0. 364. 008 ТУ |
Кнопка малогабаритная |
|
КМ1-I |
ОЮ0. 360. 011 ТУ |
КМ2-II |
ОЮ0. 360. 011 ТУ |
|
|
Микропереключатели |
|
Д703 |
НО. 360. 009 ТУ |
МП11 |
ОЮ0. 360. 007 ТУ |
|
|
Тумблер МТ1 |
АГ0. 360. 207 ТУ |
Розетка РППМ17-48-3 |
Ке0. 364. 011 ТУ |
Вилка РШ1П (3Ш5Т, 1П1) |
ОЮ0. 364. 008 ТУ |
Вилка РГ1КП |
ОЮ0. 360. 007 ТУ |
Вилка РГ7КП |
ОЮ0. 360. 007 ТУ |
|
|
Материалы |
|
Бирки маркировочные для проводов |
ОСТ4 882. 200-81 |
Бумага кабельная К-080, К-120 |
ГОСТ 23436-83 |
КМП-120 |
ГОСТ 23436-83 |
Бумага конденсаторная КОН |
ГОСТ 1908-82 |
Картон электроизоляционный ЭВ |
ГОСТ 2824-86 |
Картон прокладочный |
ГОСТ 9347-74 |
Клей БФ-2 и БФ-4 |
ГОСТ12172-74 |
Клей ЛН |
ОСТ 029. 204 |
Краски маркировочные БМ, КМ, СМ |
ТУ 29-02-859-78 |
Лак НЦ-134 |
ТУ 6-10-1291-77 |
Лакоткань электроизоляционная ЛШМ |
ГОСТ 2214-78 |
Лента липкая маркировочная |
ТУ 6-05-1240-76 |
Припой ПОС-61 |
ГОСТ 21931-76 |
Провода МГШВ, МГШВЭ |
ТУ 16-505-437-82 |
Проволока медная |
ГОСТ 2112-79 |
Стеклоткань электроизоляционная |
ГОСТ 101156-78 |
Стеклотекстолит |
ГОСТ 12652-74 |
Трубка полихлорвиниловая |
ГОСТ19034-82 |
Наименование элемента |
Пример обозначения, номер ТУ (ГОСТ) |
|
Блок резисторов Б20-1 |
Б20-1-1-8,2кОм±10%-Б ОЖО.460.154 ТУ |
|
Вилка ГРМ1464Ш1В1 |
ГеО.364.126 ТУ |
|
Вилка РП10-22 |
ГеО.364.004 ТУ |
|
Вилка РПМ7 |
РПМ7-40шкП-В ОЮ0.364.043 ТУ |
|
Вилка РШ2Н-1-29 |
ОЮО.364.002 ТУ |
|
Диод 2Д212А |
Ц23.362.006 ТУ |
|
Диод 2Д213А |
Ц23.362.008 ТУ |
|
Диод 2Д510А |
ТТ3.362.096 ТУ |
|
Диод 2Д522Б |
др3.362.029-01 ТУ |
|
Диод Д237А |
ТР3.362.021 ТУ |
|
Диодная матрица 2Д996А |
ТТ3.362.105 ТУ |
|
Дроссель высокочастотный ДМ |
ДМ-0,6-60 м кГц ±5%-В ГИ0.477.005 ТУ |
|
Конденсатор К10-17 |
К10-17-1а-Н90-0,15 мкФ ОЖО.460.107 ТУ |
|
Конденсатор К42У-2 |
К42У-2-160В-0,047мкФ ±10% ОЖО.450.043 ТУ |
|
Конденсатор К50-24 |
К50-24-25 В-220 мкФ +50%-20% ОЖО.461.161 ТУ |
|
Конденсатор К50-29 |
К50-29-360-22мкФ В ОЖО.461.156 ТУ |
|
Конденсатор К50-6 |
К50-6-I-10В-20 мкФ ОЖО.464.031 ТУ |
|
Конденсатор К53-4А |
К53-4а-16В-10мкФ ±20% ОЖО.464.149 ТУ |
|
Конденсатор К73-16 |
К73-16 –250 В-0,68 пФ ±5% ОЖО.461.108 ТУ |
|
Конденсатор КД-2 |
КД-2-Н90-1 000 пФ +80%-20% ОЖО.460.036 ТУ |
|
Конденсатор КМ-5а |
КМ-5а-Н90-0,15 мкФ +80%-20%ОЖО.460.161 ТУ |
|
Конденсатор КТП-3Ао |
КТП-3Ао–Н70 100 мкФ +80%-20% ОЖО.460.036 ТУ |
|
Конденсатор МБГЧ |
МБГЧ-1-2А-250-0,5±10% ОЖО.462.049 ТУ |
|
Микропереключатель МП 11 |
ОЮО.360.007 ТУ |
|
Микросхема 130ЛА6 |
0.347.060 ТУ |
|
Микросхема 140УД5А |
бк0.347.004 ТУ3 |
|
Микросхема 155АГ1 |
И63.088.042 ТУ35 |
|
Микросхема 155ИД3 |
Др/И63.088.042 ТУ33 |
|
Микросхема 155ИД4 |
др/И63.088.042 ТУ32 |
|
Микросхема 155ИД5 |
У6/И63.088.042 ТУ11 |
|
Микросхема 155ИЕ5 |
У6/И63.088.042 ТУ11 |
|
Микросхема 155ИЕ8 |
И6/И63.088.042 ТУ16 |
|
Микросхема 155ИП2 |
Др/И63.088.042 ТУ31 |
|
Микросхема 155КП1 |
др/И63.088.042 ТУ30 |
|
Микросхема 155КП2 |
др/И63.088.042 ТУ32 |
|
Микросхема 155КП7 |
др/И63.088.042 ТУ18 |
|
Микросхема 155ЛА1 |
И6/И63.088.042 ТУ3 |
|
Наименование элемента |
Пример обозначения, номер ТУ (ГОСТ) |
|
Микросхема 155ЛА13 |
бко.348.006-55 ТУ6 |
|
Микросхема 155ЛА3 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ЛА7 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ЛА8 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ЛИ1 |
Ле/И63.088.042 ТУ21 |
|
Микросхема 155ЛН1 |
Ле/И63.088.042 ТУ21 |
|
Микросхема 155ЛП5 |
др/И63.088.042 ТУ31 |
|
Микросхема 155ЛП7 |
бко.348.006-021 ТУ |
|
Микросхема 155ЛР1 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ЛР7 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ТЛ1 |
И63.088.042 ТУ34 |
|
Микросхема 155ТМ2 |
И6/И63.088.042 ТУ3 |
|
Микросхема 155ТМ7 |
И6/И63.088.042 ТУ12 |
|
Микросхема 555ЛА2 |
бко.348.289-01 ТУ6 |
|
Микросхема 565РУ1А |
бко.347.145 ТУ |
|
Микросхема 589АП16 |
бко.347.214 ТУ6 |
|
Микросхема 589АП26 |
бко.347.214 ТУ6 |
|
Микросхема 589ИК14 |
бко.347.214 ТУ5 |
|
Микросхема 589ИР12 |
бко.347.214 ТУ4 |
|
Микросхема 589РУ1А |
бко.347.145 ТУ5 |
|
Микросхема К1УТ402Б |
0.348.045 ТУ |
|
Микрофон ДЭМШ-1А |
РА3.842.032 ТУ |
|
Оптопара транзисторная 3ОТ127а |
Оа0.339.402 ТУ |
|
Резистор С2-10 |
С2-10-0,5-10 Ом ±1% -В ОЖО.467.072 ТУ |
|
Резистор СП3-9а |
СП3-9а-220 кОм±20%-25 ОЖО.468.357 ТУ |
|
Резистор СП5-3 |
СП5-3 470 Ом ±5% ОЖО.468.559 ТУ |
|
Резонатор К1-12ГП |
Резонатор К1-12ГП-16275К-В РЦ3.382.255 ТУ |
|
Резонатор РК170БВ |
РК170БВ-6АП-1228,8к ОДО.338.018 ТУ |
|
Розетка РПМ7-40Г-П |
ОЮО.364.043 ТУ |
|
Розетка РПМ7-50ПБ-В |
ОЮО.364.043 ТУ |
|
Розетка РПМ7-8Г-П |
ОЮО.364.043 ТУ |
|
Розетка СНП34 |
СНП34-90/132Х9,4Р-22-В бр0.364.009 ТУ |
|
Светодиод АЛ 307БМ |
аА0.336.076.ТУ |
|
Стабилитрон 2С133Г |
СМ3.362.839 ТУ |
|
Стабилитрон 2С156в |
СМ3.362.839 ТУ |
|
Стабилитрон 2С168А |
СМ3.362.805 ТУ |
|
Транзистор 2Т208Л |
ЮФ3.365.035 ТУ |
|
Транзистор 2Т312Б |
ЖК3.365.143 ТУ |
|
Транзистор 2Т313А |
ЩЫ0.336.049 ТУ |
|
Транзистор 2Т630А |
ЮФ3.365.043 ТУ |
|
Транзистор 2Т630А |
ЮФ3.365.043 ТУ |
|
Транзистор 2Т809А |
Ге3.365.017 ТУ |
|
Транзистор МП26 |
0.336.004 ТУ |
|
|
||
Материалы |
Нормативно-технический документ |
|
Бирки маркировочные для проводов и кабелей |
ОСТ 4.882.200-81 |
|
Бумага кабельная марок К-080, К-120, КМП-120 |
ГОСТ 23436-83 |
|
Бумага конденсаторная марки КОН |
ГОСТ 1908-82 |
|
Картон электроизоляционный марки ЭВ |
ГОСТ 2824-86 |
|
Картон прокладочный |
ГОСТ 9347-74 |
|
Клей БФ-2 и БФ-4 |
ГОСТ 12172-74 |
|
Клей ЛН |
ОСТ 4.029.204 |
|
Клей ВК-9 |
ОСТ 4.029.204 |
|
Клей 88НП |
ТУ 38-105.540-73 |
|
Компаунд ПК-68 |
ТУ 38-103.508-81 |
|
Краски маркировочные БМ, КМ, СМ, ЧМ, ЗМ |
ТУ 29-02-859-78 |
|
Лак МЛ-92 |
ГОСТ 15865-70 |
|
Лак НЦ-134 |
ТУ 6-10-1291-77 |
|
Лак НЦ-132 |
ГОСТ 6631-74 |
|
Лак НЦ-62 |
ОСТ 6-10-391-74 |
|
Лакоткань электроизоляционная ЛШМ |
ГОСТ 2214-78 |
|
Лента асбестовая электро - теплоизоляционная |
ГОСТ 14256-78 |
|
Лента липкая маркировочная |
ТУ 6-05-1240-76 |
|
Лента поливинилхлоридная электроизоляционная ПВХ |
ГОСТ 16214-86 |
|
Нитки швейные хлопчатобумажные |
ГОСТ 6309-80 |
|
Припой ПОС-61 |
ГОСТ 21931-76 |
|
Провода монтажные МГШВ и МГШВЭ |
ТУ 16-505-437-82 |
|
Проволока медная |
ГОСТ 2112-79 |
|
Стеклоткань электроизоляционная |
ГОСТ 10156-78 |
|
Стеклотекстолит |
ГОСТ 12652-74 |
|
Трубка из поливинилхлоридного пластиката |
ГОСТ 19034-82 |
|
Эмаль МЛ-12 |
ГОСТ 9754-76 |
|
Эмаль МЛ-165, эмаль МЛ-165ПМ, МС-160 |
ГОСТ 12034-77 |
|
Эмаль НЦ-25 |
ГОСТ 5406-84 |
|
Эмаль ЭП-51 |
ГОСТ 9640-85 |
|
Эмаль ЭП-572 |
ТУ 6-10-1539-76 |
|
Эмаль ПФ-19, Эмаль ПФ-19 |
ТУ 10-1294-78 |
|
Эпоксидный компаунд ЭЗК-6 |
ОСТ 4.029.003 |
|
Методическое
пособие "Оформление дипломного
проекта". В.В.Ташкинов. ПГПК. 2002
