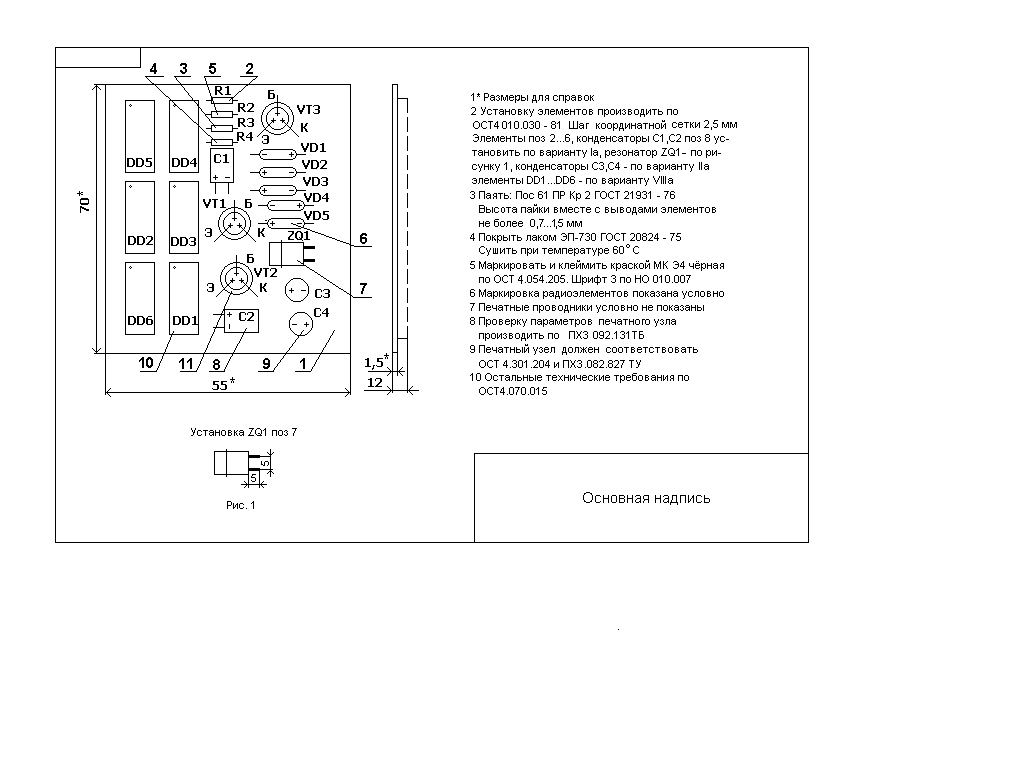

Основная надпись Ведомость документов дипломного проекта (пгпк.00.2201.000вд)
Формат |
Зона |
Поз. |
Обозначение |
Наименование |
Кол |
Приме чание |
|
|
|
|
Документация |
|
|
|
|
|
|
|
|
|
А1 |
|
|
ХХХХХХХХХХХСБ |
Сборочный чертёж |
1 |
|
А1 |
|
|
ХХХХХХХХХХХЭ3 |
Схема электрическая |
|
|
|
|
|
|
принципиальная |
1 |
|
А4 |
|
|
ХХХХХХХХХХХПЭ3 |
Схема электрическая |
|
|
|
|
|
|
принципиальная. Перечень |
|
|
|
|
|
|
элементов |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Изделия |
|
|
|
|
1 |
|
Плата |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
Стандартные изделия |
|
|
|
|
|
|
Резисторы |
|
|
|
|
|
|
ГОСТ 71130 - 77 |
|
|
|
|
2 |
|
МЛТ-0,25-100 0 Ом ± 10% |
1 |
R1 |
|
|
3 |
|
МЛТ-0,25-520 Ом ± 10% |
1 |
R3 |
|
|
4 |
|
МЛТ-0,25-1 кОм ± 10% |
1 |
R4 |
|
|
5 |
|
МЛТ-0,25-20 кОм ± 10% |
1 |
R2 |
|
|
|
|
Прочие изделия |
|
|
|
|
|
|
|
|
|
|
|
6 |
|
Стабилитрон КС 156А |
|
|
|
|
|
|
СМ3.362.812 ТУ |
5 |
VD 1… |
|
|
|
|
|
|
…VD 5 |
|
|
7 |
|
Кварц КII-1000 кГц |
|
|
|
|
|
|
ОЖО .493.095 ТУ |
1 |
ZQ1 |
|
|
|
|
Конденсаторы |
|
|
|
|
8 |
|
К50-6-II-50В-50мкФ |
|
|
|
|
|
|
ОЖО.464.031 ТУ |
2 |
С1,С2 |
|
|
9 |
|
К50-6-II-50В-50мкФ |
|
|
|
|
|
|
ОЖО.464.031 ТУ |
2 |
С3,С4 |
|
|
10 |
|
Микросхема К 155 ЛА 6 |
|
DD1… |
|
|
|
|
БКО.348.006 – 13 ТУ |
6 |
DD6 |
|
|
11 |
|
Транзистор КТ 612Б |
|
VT1… |
|
|
|
|
ЖК3.365.059 ТУ |
|
VT3 |
Основная надпись
Варианты установки элементов (ОСТ 4 010.030 – 81)
Вариант Iа и Iб – применяется для установки элементов на платах, изготовленных любым методом, с односторонним расположением печатных проводников. При двустороннем расположении печатных проводников под элементы с электропроводным корпусом следует предусмотреть изоляцию, если под ними проходят проводники.

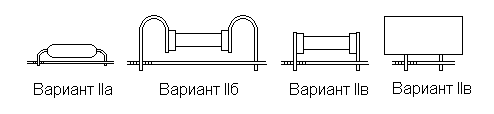

В
ариант
IIа, IIб и IIв –
применяется для установки элементов
на платах, изготовленных любым методом,
с односторонним и двусторонним
расположением печатных проводников.
В
ариант
III
– используется в устройствах,
предусматривающих заливку размещённых
в них печатных плат, компаундами, поэтому
в бытовой аппаратуре этот вариант
установки электрорадиоэлементов
запрещён для использования.
В
ариант
IV –
применяется
для межплатной конструкции печатного
узла и на платах, изготовленных любым
методом, с одно- и двусторонним
расположением печатных проводников

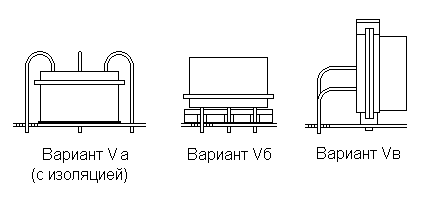

Вариант Vа – На платах, изготовленных любым методом, , с одно- и двусторонним расположением печатных проводников. При двустороннем расположении печатных проводников под элементами предусмотреть изоляцию, если под ними проходят проводники.

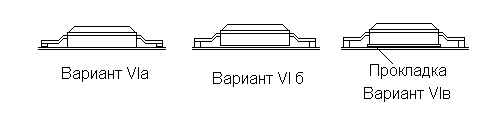

Вариант VIа – На платах, изготовленных любым методом, с одно- и двусторонним расположением печатных проводников.. При двустороннем расположении печатных проводников под корпусами микросхем и микросборок предусмотреть изоляционное покрытие.
Вариант VIб – На платах, изготовленных любым методом, с одно- и двусторонним расположением печатных проводников.
Вариант VIв – На платах, изготовленных любым методом, с одно- и двусторонним расположением печатных проводников при применении теплопроводящих шин и электроизоляционных прокладок.
Вариант VIIа – На платах, изготовленных любым методом, с одно- и двусторонним расположением печатных проводников.
Вариант VIIб – На платах, изготовленных любым методом, с одно- и двусторонним расположением печатных проводников с применением прокладок для увеличения жёсткости крепления.

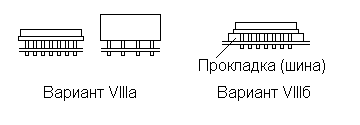

Вариант VIIIа – На платах с одно- и двусторонним расположением печатных проводников.
Вариант VIIIб – На платах с односторонним расположением печатных проводников с обязательным применением прокладок или теплоотводящих металлических шин.
В
ариант
VIIIв
– На платах с односторонним и двусторонним
расположением печатных проводников с
установкой на мастику АН по периметру.
При двустороннем расположении печатных
проводников под корпусами микросхем и
микросборок предусмотреть электроизоляционное
покрытие.
