Штриховка

У процесі роботи користувач може заповнювати будь-які замкнені області креслення штриховкою заданого зразка або суцільною заливкою певного кольору. Мета штрихування – наочніше представлення певної області рисунка, нанесення додаткової інформації про тип заштрихованої області (зрізи, перетини, різні типи поверхонь, матеріалів та ін.). Є можливість створити об’ємний ефект фігури за допомогою градієнтної заливки, яка складається з відтінків одного кольору або являє собою плавний перехід одного кольору в інший.

AutoCAD надає у розпорядження користувача велику кількість зразків штриховки, які задовольняють вимогам промислових стандартів. При необхідності також можна створити та зберегти власні зразки штриховки.

Штрихування виконується командою Штриховка и градиент, яка викликається або з пункту головного меню Рисование › Штриховка, або з панелі інструментів Рисование кнопкою .

В області Тип и массив задається зовнішній вигляд штриховки. В списку Tип, що розкривається, визначається тип шаблона. Стандартный тип вказує на шаблони AutoCAD. В списку Образец наведено перелік цих стандартних шаблонів (ANSІ − типові американські, ІSO − типові європейські стандарти штрихувань). Обраний зразок штриховки графічно відображається в списку Структура. При виборі зразка Solid це поле відображає список кольорів для суцільної заливки.

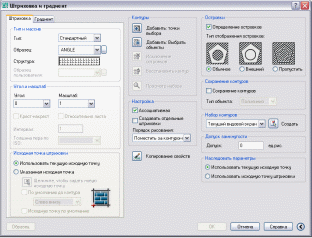

Рис. 24 Діалогове вікно команди Штриховка и градиент

Поле Угол и масштаб дозволяє задати кут повороту штриховки відносно осі Х поточної системи координат. Його можна обрати у списку або безпосередньо ввести з клавіатури. В списку, що розкривається, Масштаб змінюється щільність нанесення ліній для обраного шаблона штрихування. Прапорець Относительно листа автоматично масштабує шаблон штрихування стосовно одиниць, використовуваним у просторі аркуша. Параметр Интервал вказує відстань між лініями простої штриховки, яка складається з одного чи двох (штриховка хрест-навхрест) наборів паралельних ліній.

На вкладці Контури надається два методи обрання контурів штрихування. Якщо вибираємо варіант Добавить: Точки выбора, то границя визначається автоматично з об’єктів, що утворюють замкнену область навколо вказаної точки. Якщо використовуємо Добавить: Выбрать объекты, то необхідно вказати об'єкти, що утворять замкнену границю області.

Область штрихування може містити всередині свого контуру інші замкнені області − острівці. До них зокрема відносяться текстові об’єкти й розмірний текст, які при штрихуванні обмежуються невидимою рамкою. Кнопка Исключение островков використовується для включення острівців в область штрихування. Інакше потрібно задати тип відображення острівців. Якщо обрано Обычный, штрихування починається із зовнішньої границі всередину області. Якщо зустрічається внутрішній замкнутий контур, то штриховка на ньому закінчується, але всередині нього виконується пошук іншого вкладеного об’єкта, на який наноситься штрихування. Якщо пронумерувати вкладені контури, то об'єкти з непарними номерами будуть заштриховані, а з парними номерами – ні. При режимі Внешний штрихування також починається із зовнішньої границі зазначеного об’єкта й закінчується на зовнішній границі першого вкладеного об'єкта. Якщо обрати Пропустить, внутрішні контури будуть ігноруватися, штрихування наноситься на весь об’єкт.

Поле Ассоциативная містить перемикач, який керує зв’язком між штриховкою та об’єктами контуру. Асоціативна штриховка (чи заливка) змінюється при модифікації контуру.

Після нанесення штриховки її властивості можна змінити, обравши в меню Редактирование › Объект › Штриховка. У діалоговому вікні можна вибрати новий зразок штриховки чи градієнтної заливки, змінити масштаб, кут нахилу. Якщо визвати палітру Свойства, то можна змінити також загальні властивості штриховки: шар, на якому вона розміщена, колір, тип ліній.

Контури штриховки редагуються, як і будь-які інші об’єкти. Можна застосовувати ручки, які дозволяють здійснювати розтягування, переміщення, поворот, масштабування. Асоціативна штриховка при редагуванні її зовнішнього контуру чи будь-якого острівця, автоматично відстежує всі зміни. Проте при видаленні будь-якого граничного об’єкта, що визначає область штриховки, асоціативність втрачається.
