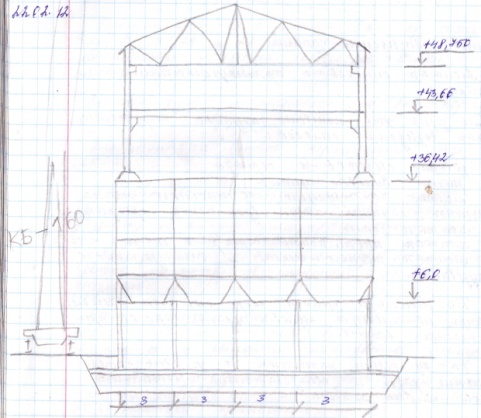

59. Возведение зерновых элеваторов. Вычертить схему монтажа.

Особенности строительства. Сооружения для обработки и хранения зерна в зависимости от объемов и необходимой длительности хранения могут быть самых разных типов — от высокомеханизированных элеваторов до простейших навесов.

Зерновые элеваторы возводятся межрайонными строительными организациями и служат для переработки и хранения больших масс зерна и зернопродуктов. Эти инженерные сооружения по конструкции и размерам относятся к числу сложных сооружений, поэтому их возведение, как правило, осуществляется с применением специального оборудования рабочими и ИТР, имеющими практический опыт работы и получившими основные теоретические знания в области сложных бетонных и монтажных работ.

Основными конструктивными частями элеваторов являются рабочая башня и силосы (банки), объединенные галереями и тоннелями. К ним примыкают пункты приемки, сортировки, сушки и подготовки зерна. Рабочая башня обычно бывает прямоугольной в плане, а силосы — круглыми, диаметром 3, 6, 12, 18 и 24 м, высотой до 60 м и более. Однако не исключаются и другие их формы: квадратная, прямоугольная, шестигранная и многогранная. Наиболее рациональной считается их группировка по 6… 18 банок.

Элеваторы могут полностью возводиться из монолитного или сборного железобетона, но основным является сборно-монолитный вариант: монолитные фундаменты и стены; сборные колонны, воронки, балки, плиты перекрытий и покрытий.

Монтаж перекрытия начинается с установки 4 маячных (угловых) элементов, затем средние элементы внешних рядов, затем все остальные элементы. Стены силосов по внешнему периметру составлены из объемных ребристых элементов устанавливаемых в шахматном порядке.
