57. Монтаж железобетонных резервуаров. Вычертить схему монтажа.
Резервуары могут быть цилиндрическими и прямоугольными, заглубленными и наземными. Наибольшее распространение получили цилиндрические резервуары. Днище резервуаров всегда выполняется из монолитного железобетона, а стены и покрытие из сборных плит. Колонны устанавливаются с шагом 6 м по радиусу 3, 9, 15, 21, 27, 33м. Плиты покрытия укладываются по балкам, которые закрепляются на колоннах, устанавливаемых в стаканах фундаментов. Колонны, плиты, балки покрытия монтируются со стоянок в центральной части днища, по радиусам 3-27м, а стеновые панели монтируются с внешней стороны резервуара с радиусом 33м.
Состав работ при сооружении резервуаров: земляные работы; бетонирование днища; монтаж сборных железобетонных конструкций; замоноличивание стыков и пазов; навивка кольцевой арматуры; торкретные работы и гидроизоляция.
Наиболее трудоемкой работой при сооружении резервуаров является монтаж конструкций. Для монтажа резервуаров в основном применяются гусеничные, пневмоколесные и автомобильные краны. Работы по монтажу рекомендуется выполнять захватками в направлении от центра к периферии. Работы по монтажу конструкций затрудняются наличием на небольшой площади большого количества железобетонных конструкций, что определяет стоянки кранов на каждом этапе монтажа

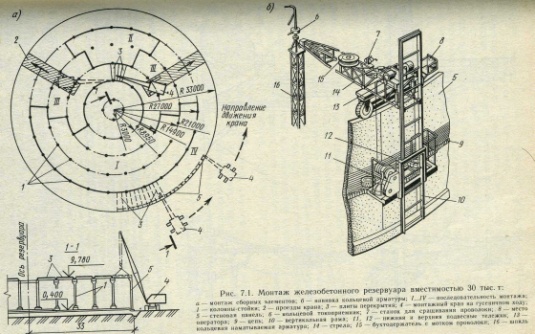

а - монтаж сборных элементов, б - навивка кольцевой арматуры, 1...1V - последовательность монтажа, 1 - колонны стойки, 2 - проезды крана, 3 - плиты перекрытия, 4 - монтажный кран на гусеничном ходу, 5 - стеновая панель, 6 - кольцевой токоприемник, 7 - станок для сращивания проволоки, 8 - место оператора, 9 - цепь, 10 - вертикальная рама, 11, 12 - нижняя и верхняя подвесные тележки, 13- кольцевая наматываемая армутура, 14 - стрела, 15- бухтодержатель с мотком проволоки, 16- шпиль

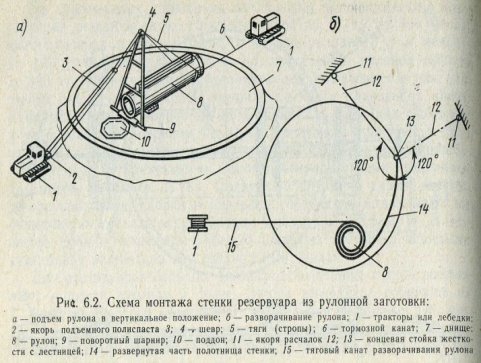

58. Монтаж вертикальных цилиндрических стальных резервуаров методом рулонирования. Вычертить схему монтажа.
Работы по возведению резервуаров выполнят в таких последовательности: монтаж и разметка днища, подъем рулонов стенки в вертикальное положение, установка центральной монтажной стойки, разворачивание рулонов стенки, установка опрных колец и кольцевых площадок, установка щитов покрытия, сварочные работы и контроль качества сварных швов, испытание и сдача резервуаров.

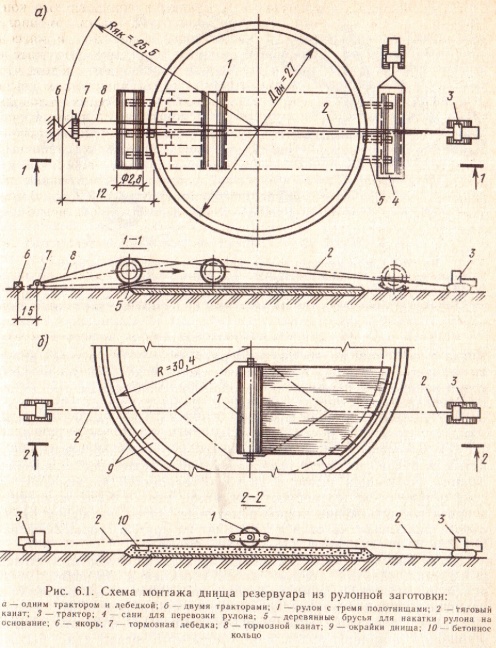

Рулоны днища накатывают на основание трактором или лебедками по специальному пандусу. Перед разворачиванием рулон огибают петлей из каната, конец которого закрепляют на тракторе или лебедке. Планки скрепляющие рулон перерезают газовым резаком.
После сварки и разметки днища приступают к монтажу стенки резервуара. Монтаж состоит из двух операций: установки рулона стенки в вертикальное положение и его разворачивания со сборкой и сваркой замыкающего монтажного стыка. Рулон поднимаю в вертикальное положение методом поворота вокруг шарнира с помощью крана или А-образногошевра. Перед подьемом нижнее основание рулона укладывают краном на ложе поворотного шарнира и крепят с помощью охватывающего каната, натягиваемого винтовой стяжкой.
Перед разворачиванием рулонов стенки днища по наружному диаметру резервуаров приваривают временные упорные уголки с шагом примерно 1 метр. Низ рулона увязывают канатом который крепят к трактору. Свободную наружную кромку рулона прижимают к упорным уголкам и электродуговыми прихватками соединят с днищем. Верхнюю кромку удерживают специальными расчалками.
Прихватку и приварку опрных элементов и кольцевых площадок производят из навесной люльки. Плавающая крыша представляет собой тонколистовый диск по окружности, которого расположен кольцевой пантон, состоящий из герметичных коробов, препятствующих потомленю крыши. Диаметр плавающей крыши делается на 0,4-0,6 м меньше внутренего диаметра резервуара.
Для уплотнения и обеспечения герметичности этого зазора применяют механические затворы, обеспечивающие свободное перемещение крыши по высоте стенок резервуара.
