46. Монтаж стальных опор лэп методом поворота вокруг опорного шарнира.

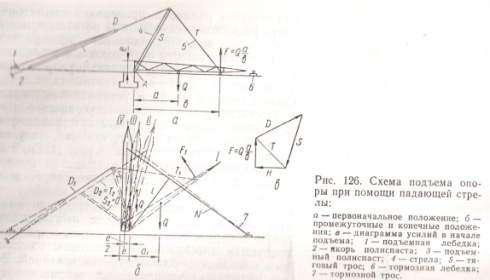

Сборку производят при помощи автомобильных и гусеничных кранов. Опор краном, устанавливают ы высотой 50 м устанавливают преимущественно гусеничных или тракторных стреловых кранов. Опоры больших размеров и массы при помощи падающей стрелы , используя тяговую и тормозную лебедки, однако при этом требуются многорольные палиспасты со сложным комплексом блоков, тросов, якорей. При этом опору поднимают в наклонное положение , определяемое параметрами крана и затем доводя чего до проектного положения тракторами. При применении падающей стрелы опору собирают так, чтобы ее основание после поворота вокруг опорного шарнира заняло на фундаменте проектное положение.

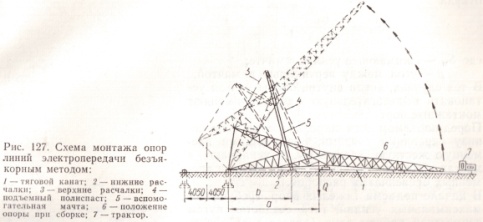

Опоры ЛЭП монтируют так же безъякорным методом. В этом случае вспомогательную мачту устанавливают внутри опоры и крепят за ее башмаки двумя расчалками. После подъема опоры в положении, котором центр ее тяжести расположен над осью установленных на башмаках поворотных шарниров, опору удерживают от опрокидывания при помощи тормозной расчалки , прикрепленной к трактору.
47. Монтаж многоярусной этажерки
Многоярусные этажерки состоят из ряда перекрытий, расположенных одно над другим. Число перекрытий и расстояние между ними определяются требованием технологического процесса. Этажерки оборудуют маршевыми лестницами не менее одной на каждом этаже. Уклон марша не должен превышать 45°. Перекрытия в этажерках над теплыми встроенными помещениями и под ними должны быть утеплены. Железобетонные плиты перекрытий следует защищать (там, где возможны разливы) от агрессивного действия разлитой жидкости. Высота этажей этажерок назначается кратной модульному размеру 600 мм. Этажерки высотой 30 м и более допускается выполнять в металле. Такие этажерки имеют ряд преимуществ по сравнению с железобетонными: меньший вес, более простое решение узлов крепления технологического оборудования, сравнительно легкая перестройка применительно к новой технологии. Металлоконструкции этажерки представляют собой пять плоских ферм, соединенных между собой разрезными балками. Укрупненный сбор этажерки в горизонтальном положении выполняют перед постаментом, на сборочной площадке со щебеночным покрытием. Плоские фермы собирают стреловым краном в кондукторе и сваривают со сборочной площадкой. После сборки пространственной конструкции монтируют ходовые площадки и лестницы этажерки.

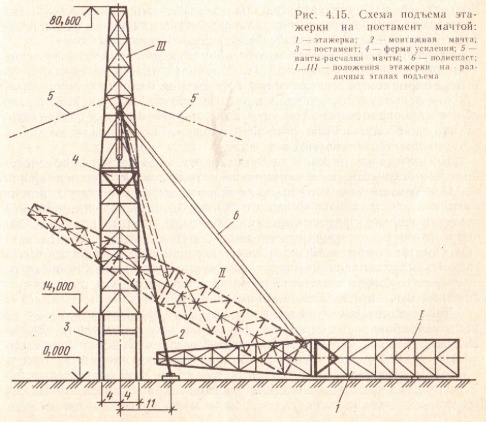

Установка этажерки в проектное положение предусматривается в 3 этапа: перевод из горизонтального положения 1 в наклонное 2 с расположением верха этажерки выше постамента, подъем этажерки над постаментом до вертикального положения грузовых полиспастов мачт и наводка этажерки в проектное положение 3 на анкерные болты.
48 Устройство морской нефтедобывающей платформы гравитационного типа.

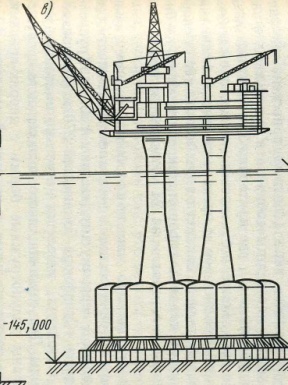

Платформы гравитационного типа имеют большую массу, поэтому сохраняют свою устойчивость под действием сил тяжести без спец. крепления к морскому дну. Для создания такого сооружения разрабатывают полупогружные баржи с деррик-кранами, способными поднимать грузы до 5 тыс. т на высоту примерно на 60м от поверхности воды. Основание платформы служит сотовидный фундамент из 24 ж\б ячеек, каждая из которых имеет 20м в поперечнике, а толщина стенок равна 1м. Перекрытые ячейки в основании платформы предназначены для хранения нефти и дизельного топлива, которое закачивается насосами по трубам, размещенных в одной из 4х опорных колонн. Есть еще колонны для бурения скважин и колонна для различных второстепенных работ. Все колонны, кроме той, в которой размещены насосы и трубопроводы, после установки платформы на место были затоплены. Платформа буксируется в вертикальном положении, что позволяет заранее в защищенных водах оснастить её надводным оборудованием.
