6. 2 Модель osi

Наиболее распространённой системой классификации сетевых протоколов является так называемая модель OSI (графическое изображение представлено на рисунке 6.1), в соответствии с которой протоколы делятся на 7 уровней по своему назначению — от физического (формирование и распознавание электрических или других сигналов) до прикладного(интерфейс программирования приложений для передачи информации приложениями).

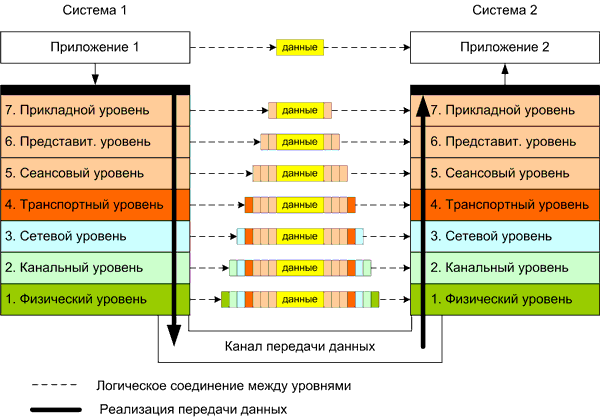

Рис. 6.1 «Модель OSI»

Уровни модели OSI:

• на физическом уровне определяются физические (механические, электрические, оптические) характеристики линий связи;

• на канальном уровне определяются правила использования физического уровня узлами сети;

• сетевой уровень отвечает за адресацию и доставку сообщений;

• транспортный уровень контролирует очередность прохождения компонентов сообщения;

• задача сеансового уровня — координация связи между двумя прикладными программами, работающими на разных рабочих станциях;

• уровень представления служит для преобразования данных из внутреннего формата компьютера в формат передачи;

• прикладной уровень является пограничным между прикладной программой и другими уровнями — обеспечивает удобный интерфейс связи сетевых программ пользователя.

6.3 Примеры сетевых протоколов

TCP/IP — набор протоколов передачи данных, получивший название от двух принадлежащих ему протоколов: TCP (англ. Transmission Control Protocol) и IP(англ. Internet Protocol). Наиболее известные протоколы, используемые в сети Интернет , представлены на рисунке 6.2.

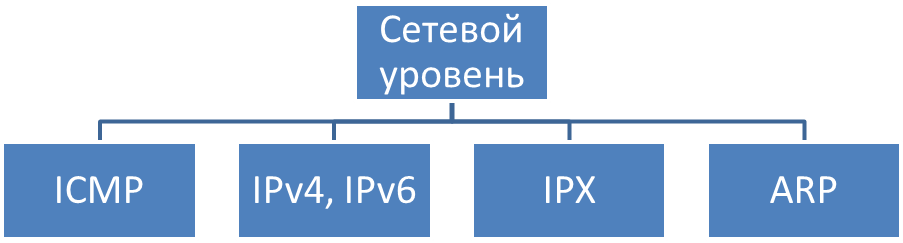

Рис.6.2 «Протоколы сетевого уровня»

• HTTP (Hyper Text Transfer Protocol) — это протокол передачи гипертекста. Протокол HTTP используется при пересылке Web-страниц с одного компьютера на другой.

• FTP (File Transfer Protocol) — это протокол передачи файлов со специального файлового сервера на компьютер пользователя. FTP дает возможность абоненту обмениваться двоичными и текстовыми файлами с любым компьютером сети. Установив связь с удаленным компьютером, пользователь может скопировать файл с удаленного компьютера на свой или скопировать файл со своего компьютера на удаленный.

• POP (Post Office Protocol) — это стандартный протокол почтового соединения. Серверы POP обрабатывают входящую почту, а протокол POP предназначен для обработки запросов на получение почты от клиентских почтовых программ.

• SMTP (Simple Mail Transfer Protocol) — протокол, который задает набор правил для передачи почты. Сервер SMTP возвращает либо подтверждение о приеме, либо сообщение об ошибке, либо запрашивает дополнительную информацию.

• telnet — это протокол удаленного доступа. TELNET дает возможность абоненту работать на любой ЭВМ сети Интернет, как на своей собственной, то есть запускать программы, менять режим работы и так далее. На практике возможности лимитируются тем уровнем доступа, который задан администратором удаленной машины.

Другие протоколы:

• DTN — протокол, предназначенный для обеспечения сверхдальней космической связи.

ICMP (англ. Internet Control Message Protocol — протокол межсетевых управляющих сообщений) —сетевой протокол, входящий в стек протоколов TCP/IP. В основном ICMP используется для передачи сообщений об ошибках и других исключительных ситуациях, возникших при передаче данных, например, запрашиваемая услуга недоступна, или хост, или маршрутизатор не отвечают. Также на ICMP возлагаются некоторые сервисные функции.

IPv4 (англ. Internet Protocol version 4) — четвёртая версия IP-протокола, первая широко используемая версия. Протокол описан в RFC 791(сентябрь 1981 года), заменившем RFC 760 (январь 1980 года).

IPv6 (англ. Internet Protocol version 6) — новая версия протокола IP, призванная решить проблемы, с которыми столкнулась предыдущая версия (IPv4) при её использовании в интернете, за счёт использования длины адреса 128бит вместо 32. Протокол был разработан IETF.

IPX (англ. Internetwork Packet eXchange — межсетевой обмен пакетами) — протокол сетевого уровня модели OSI в стеке протоколов SPX. Он предназначен для передачи датаграмм, являясь неориентированным на соединение (так же, как IP иNetBIOS), и обеспечивает связь между NetWare-серверами и конечными станциями.

ARP (англ. Address Resolution Protocol — протокол определения адреса) — протокол в компьютерных сетях, предназначенный для определения MAC адреса по известному IP адресу.
