2.3.3 Сезонное обслуживание (со)
1. Проверьте регулируемое напряжение на автомобиле;
2. Проверьте уровень масла в редукторе лебедки и при необходимости долейте;
3. Смажьте цепную передачу тросоукладчика лебедки.
Дополнительно один раз в год осенью:
4. Подготовьте предпусковой подогреватель к зимней эксплуатации;
5. Разберите и смажьте шарниры привода управления подачей топлива;
6. Снимите и разберите коробку дополнительного отбора мощности, детали промойте и смажьте;
7. Осмотрите окрашенные поверхности и при необходимости окрасьте. Обнаруженные трещины заварите и окрасьте;
8. Разберите пневмоцилиндры вспомогательного тормоза и пневмоусилителя сцепления, поршни и внутреннюю поверхность цилиндров смажьте.
Дополнительно, один раз в два года:
9. Замените охлаждающую жидкость;
10. Смазку клеммовых соединений проводите по химмотологической карте.
3 Карта смазки и эксплуатационные жидкости
В карте смазочных материалов и рабочих жидкостей даны указания по применению горюче-смазочных материалов отечественного производства и их зарубежных аналогов при эксплуатации автомобилей в условиях умеренного климата. Подробные рекомендации и методика выполнения смазочных операций отдельных узлов и деталей указаны в соответствующих разделах руководства по эксплуатации, прилагаемой к каждому автомобилю (Рисунок 2) [6].На рисунке 2 показаны основные места смазки:
Пальцы передних рессор.
Шарниры рулевых тяг и усилительного механизма.
Телескопические амортизаторы.
Пневмоцилиндры вспомогательной тормозной системы и привода управлением сцеплением.
Коробка передач.
Раздаточная коробка.
Шарниры реактивных тяг и усилители механизма.
Ступицы задней балансирной подвески.
Ступицы колес.
Редуктор лебедки.
Втулки буксирного прибора.
Втулки роликов и полости корпуса держателя.
Рабочие поверхности ходового винта.
Подшипники тросоукладчика лебедки.
Подшипник скольжения вала барабана лебедки.
Главные передачи ведущих мостов.
Манжеты подвода воздуха к шинам.
Оси колодок рабочих тормозов.
Листы рессор.
Шлицевые соединения карданных валов.
Пневмоуселители рабочей тормозной системы.
Крестовины карданных валов.
Гидравлическая система тормозов.
Подшипники вала рулевого механизма.
Колесные цилиндры рабочих тормозов.
Главные цилиндры рабочих тормозов.
Корпус поворотного кулака переднего ведущего моста.
Картер рулевого механизма.
Картер двигателя.
Муфта опережения впрыска топлива.

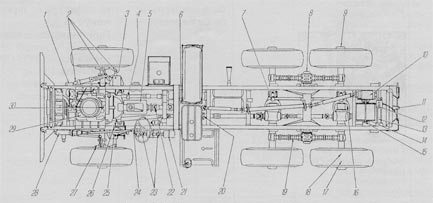

Рисунок 2 - Карта смазки автомобиля. |
Смазочные операции выполняются при техническом обслуживании (ТО) с установленной периодичностью и при ремонте узла.
При замене моторного масла сезонного на всесезонное и наоборот сменить фильтрующие элементы масляного фильтра и промыть фильтр центробежной очистки масла.
Ассортимент основных и дублирующих сортов горюче-смазочных материалов силового агрегата, а также сезонность и периодичность их замены должны соответствовать рекомендациям руководства по эксплуатации двигателей ЯМЗ, прилагаемой к каждому автомобилю.
Горюче-смазочные материалы и специальные жидкости (таблица 2).
Таблица 2 – ГСМ и специальные жидкости.
|
Номер |
Место применения
|
Основная марка |
Дублирующая марка |
Количество ГСМ на автомобиль |
|
1 |
Пальцы передних рессор |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,15 |
|
2 |
Шарниры рулевых тяг и усилительного механизма |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,22 |
|
3 |
Телескопические амортизаторы |
Амортизаторная жидкость АЖ-12Т ГОСТ 23008— 78 |
Масло веретенное АУ ОСТ 38.01.412-86 |
1,7л |
|
4 |
Пневмоцилиндры вспомогательной тормозной системы и привода управлением сцеплением |
Тормозная жидкость ГТЖ-22М ТУ 6-01-787-75 |
Тормозная жидкость "Нева" или "Томь" ТУ 6-01-1276-82 |
0,014л |
|
5 |
Коробка передач |
Масло трансмиссионное ТСМ-15К, ТМ5-12рк ГОСТ 23652— 79 |
Масло ТАп-15В, ТСп~ 10, МТ-16п ГОСТ 23652 — 79 |
40л |
|
6 |
Раздаточная коробка |
Масло трансмиссионное ТСМ-15К, ТМ5-12рк ГОСТ 23652— 79 |
Масло ТАп-15В, ТСп~ 10, МТ-16п ГОСТ 23652 — 79 |
3,5л |
|
7 |
Шарниры реактивных тяг и усилители механизма |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,26 |
|
8 |
Ступицы задней балансирной подвески |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
1,96 |
|
9 |
Ступицы колес |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,85 |
|
10 |
Редуктор лебедки |
Масло гипоидное ТСгип ОСТ 38.01260-82 |
Масло моторное М-10Г2К, M-8IVk, М-6з/10В |
7,50л |
|
11 |
Втулки буксирного прибора |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,06 |
|
Продолжение Таблицы 2 |
||||
|
12 |
Втулки роликов и полости корпуса держателя |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,1 |
|
13 |
Рабочие поверхности ходового винта |
Смазка графитная УС-СА ГОСТ 3333 — 80 |
Солидол Ж и пресс-солидол Ж |
0,36 |
|
14 |
Подшипники тросоукладчика лебедки |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,07 |
|
15 |
Подшипник скольжения вала барабана лебедки |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,1 |
|
16 |
Главные передачи ведущих мостов |
Масло трансмиссионное ТСМ-15К, ТМ5-12рк ГОСТ 23652— 79 |
Масло ТАп-15В, ТСп~ 10, МТ-16п ГОСТ 23652 — 79 |
12,0 - 13,0л |
|
17 |
Манжеты подвода воздуха к шинам |
Смазка Лита ТУ 38.101808-90 |
Смазка ЦИАТИМ-201 |
0,36 |
|
18 |
Оси колодок рабочих тормозов |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,6 |
|
19 |
Листы рессор |
Смазка графитная УС-СА ГОСТ 3333 — 80 |
Солидол Ж и пресс-солидол Ж |
1,3 |
|
20 |
Шлицевые соединения карданных валов |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,04 |
|
21 |
Пневмоуселители рабочей тормозной системы |
Смазка Лита ТУ 38.101808-90 |
Смазка ЦИАТИМ-201 |
0,06 |
|
22 |
Крестовины карданных валов |
Смазка Литол-24 ГОСТ 21150—87 |
Смазка Лита ТУ 38.101808-90 |
0,29 |
|
23 |
Гидравлическая система тормозов |
Тормозная жидкость ГТЖ-22М ТУ 6-01-787-75 |
Тормозная жидкость "Нева" или "Томь" ТУ 6-01-1276-82 |
1,7л |
|
24 |
Подшипники вала рулевого механизма |
Смазка графитная УС-СА ГОСТ 3333 — 80 |
Солидол Ж и пресс-солидол Ж |
0,08 |
|
25 |
Колесные цилиндры рабочих тормозов |
Тормозная жидкость ГТЖ-22М ТУ 6-01-787-75 |
Тормозная жидкость "Нева" или "Томь" ТУ 6-01-1276-82 |
0,36л
|
|
Продолжение Таблицы 2 |
||||
|
26 |
Главные цилиндры рабочих тормозов |
Тормозная жидкость ГТЖ-22М ТУ 6-01-787-75 |
Тормозная жидкость "Нева" или "Томь" ТУ 6-01-1276-82 |
0,36л |
|
27 |
Корпус поворотного кулака переднего ведущего моста |
Смесь 35% смазки Литол-24 с 65% маслами для редукторов мостов |
- |
5,4 |
|
28 |
Картер рулевого механизма |
Масло трансмиссионное ТСМ-15К, ТМ5-12рк ГОСТ 23652— 79 |
Масло ТАп-15В, ТСп~ 10, МТ-16п ГОСТ 23652 — 79 |
1,48л |
|
29 |
Картер двигателя |
Масло моторное М-10Г2к, М-8Гк ГОСТ 8581— 78 |
Масло моторное М 6з/10В СТ 38.01.370-84 |
32,4л |
30 |
Муфта опережения впрыска топлива |
Масло моторное М-10Г2к, М-8Гк ГОСТ 8581— 78 |
Масло моторное М 6з/10В СТ 38.01.370-84 |
0,4л |
|
