4.1.2 Расчетная схема
Системы координат
Для задания данных о расчетной схеме могут быть использованы различные системы координат, которые в дальнейшем преобразуются в декартовы. В дальнейшем для описания расчетной схемы, используются следующие декартовы системы координат:
Глобальная правосторонняя система координат XYZ, связанная с расчетной схемой
Локальные правосторонние системы координат, связанные с каждым конечным элементом.
Тип схемы
Расчетная схема определена как система с признаком 6. Это означает, что рассматривается система общего вида, деформации которой и ее основные неизвестные представлены линейными перемещениями узловых точек вдоль осей X, Y, Z и поворотами вокруг этих осей.
Набор исходных данных
Детальное описание расчетной схемы содержится в документе "Исходные данные", где представлены сведения о расчетной схеме, содержащие координаты всех узлов, характеристики всех конечных элементов, условия примыкания конечных элементов к узлам и др.
Граничные условия
Возможные перемещения узлов конечно-элементной расчетной схемы ограничены внешними связями, запрещающими некоторые из этих перемещений.

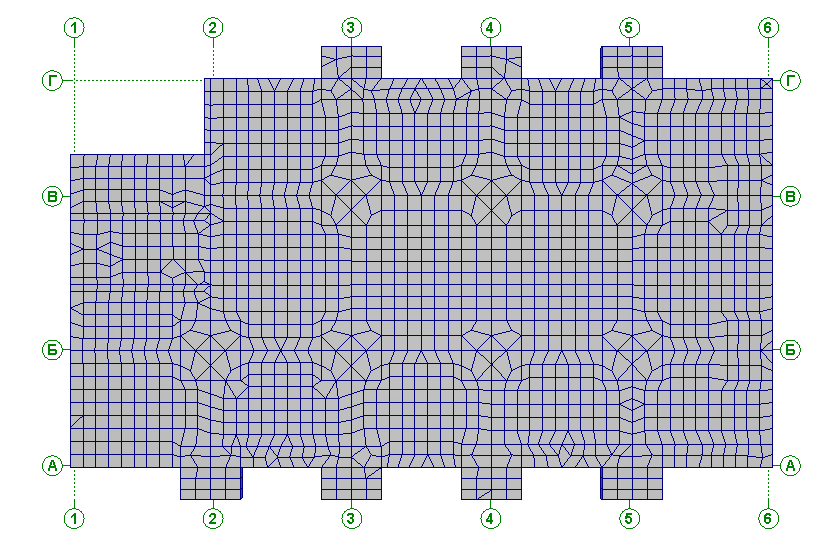

Общий вид расчетных схем блока 1 и фундаментной плиты блока 1 представлен на рис. 1 и рис. 2.

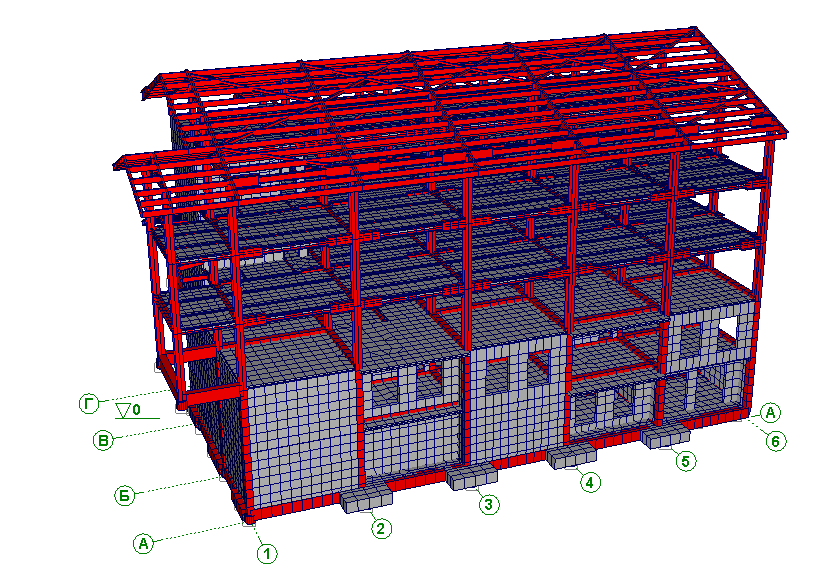

Рисунок 4.1 Общий вид расчетной схемы
Рисунок 4.2 Общий вид расчетной модели фундаментной плиты
4.1.3 Нагрузки
Нагрузки на стальные и железобетонные конструкции задавались с помощью программы SCAD.
4.1.4 Единицы измерений усилий приводимые в пояснительной записке
Продольные усилия N - т
Изгибающие моменты M - т*м
Поперечные усилия Q - т
Деформации конструкций s - мм.
4.2 Расчет осадки фундамента
4.2.1 Распределения осадок фундамента от полной статической нагрузки
Рисунок 4.3. Распределение осадок фундаментной плиты
Величина максимальной абсолютной и относительной осадок находится в пределах допустимых значений.
4.2.2 Результаты расчета конструкции фундаментной плиты на действие полной расчетной статической нагрузки

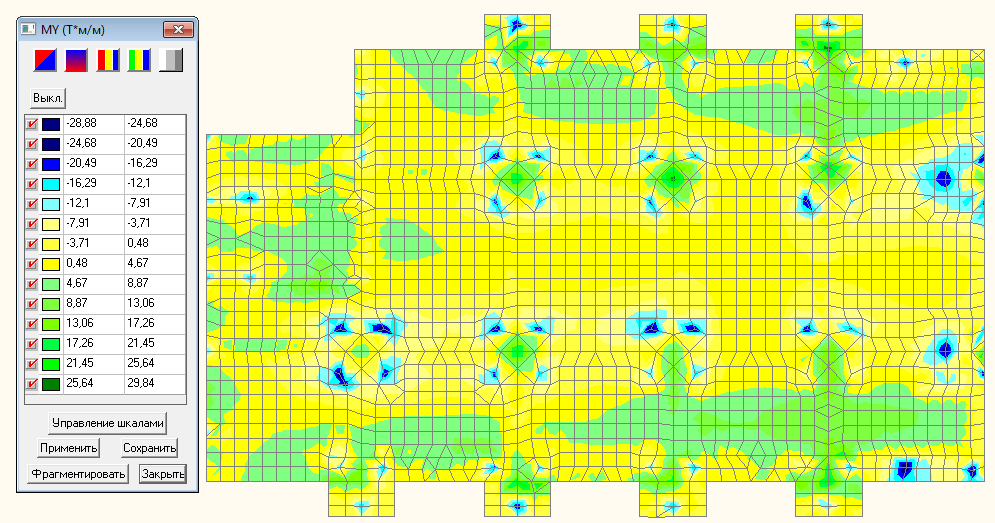

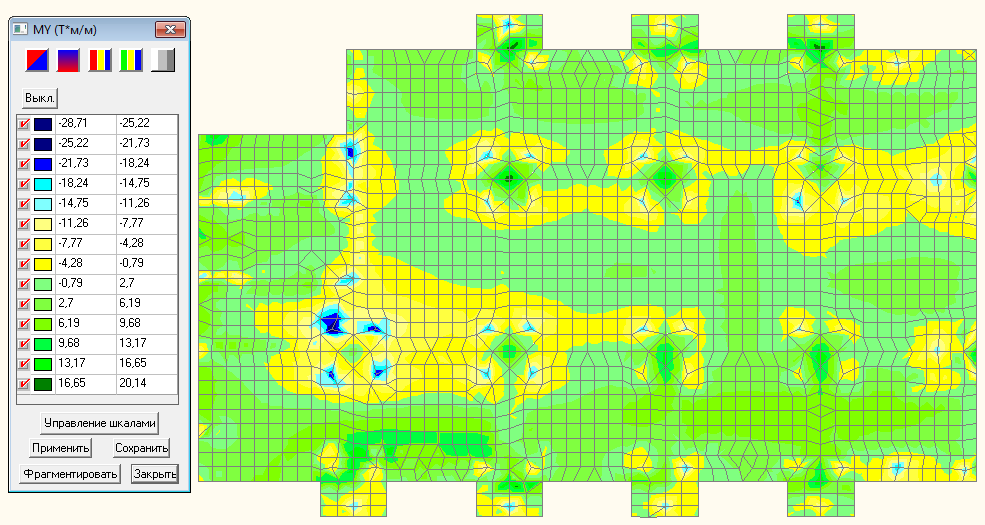

Рисунок 4.4 Моменты Му фундаментной плиты

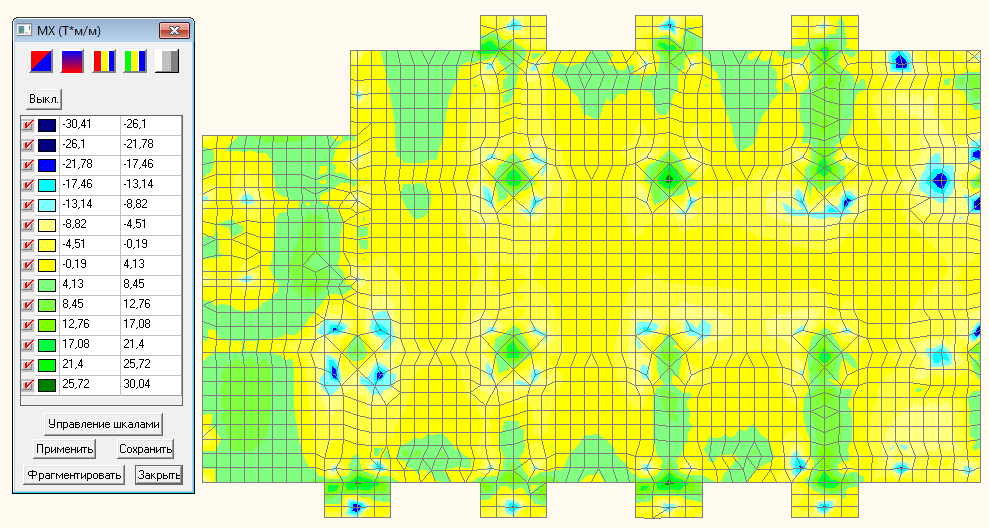

Рисунок 4.5 Моменты Мх фундаментной плиты.
4.2.3 Результаты расчета конструкции фундаментной плиты на действие особого сочетания усилий (сейсмика Х+)

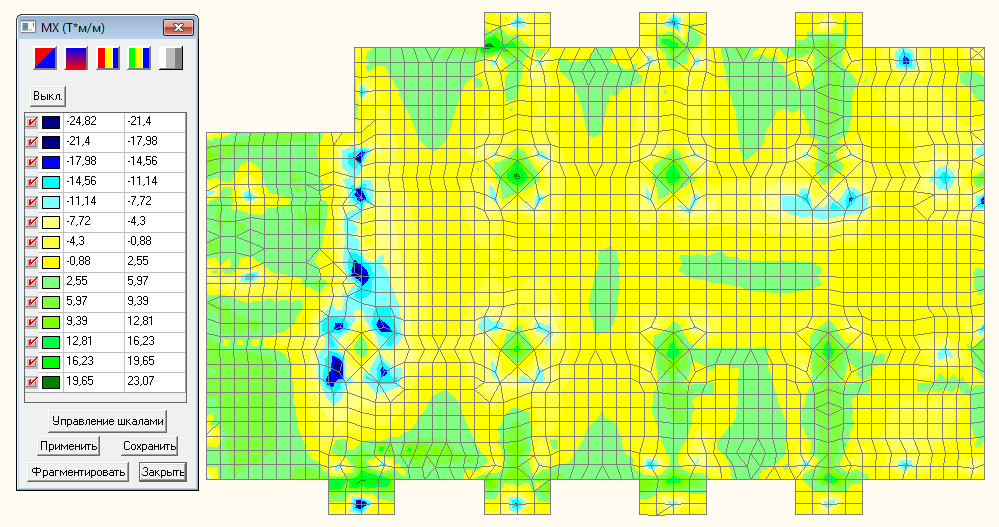

Рисунок 4.6 Моменты Мх фундаментной плиты
Рисунок 4.7 Моменты Му фундаментной плиты
4.1.4 Результаты расчета конструкции фундаментной плиты на действие особого сочетания усилий (сейсмика Y+)
Рисунок 4.8 Моменты Мх фундаментной плиты
Рисунок 4.9 Моменты Му фундаментной плиты
4.3 Результаты расчетов армирования несущих конструкций фундаментов
На основании расчетов с использованием программного комплекса "Scad для Windows" и полученых вследствие усилий в элементах конструкции производим подбор арматуры и проверку несущей способности элементов конструкции фундаментов.
Подбор сечения железобетонных конструкций выполнен по СП 52-101-2003 „Бетонные и железобетонные конструкции без предварительного напряжения арматуры”.
Далее приведены результаты подбора арматуры по плите фундамента в виде рисунков. Подбор арматуры и проверка сечений производилась с использованием программного комплекса "Scad 11.1 для Windows".

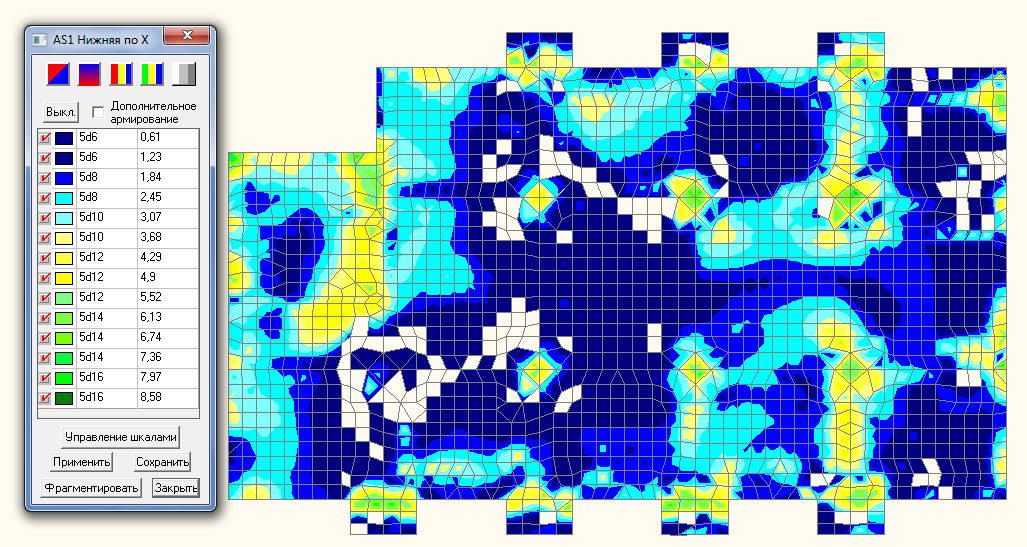

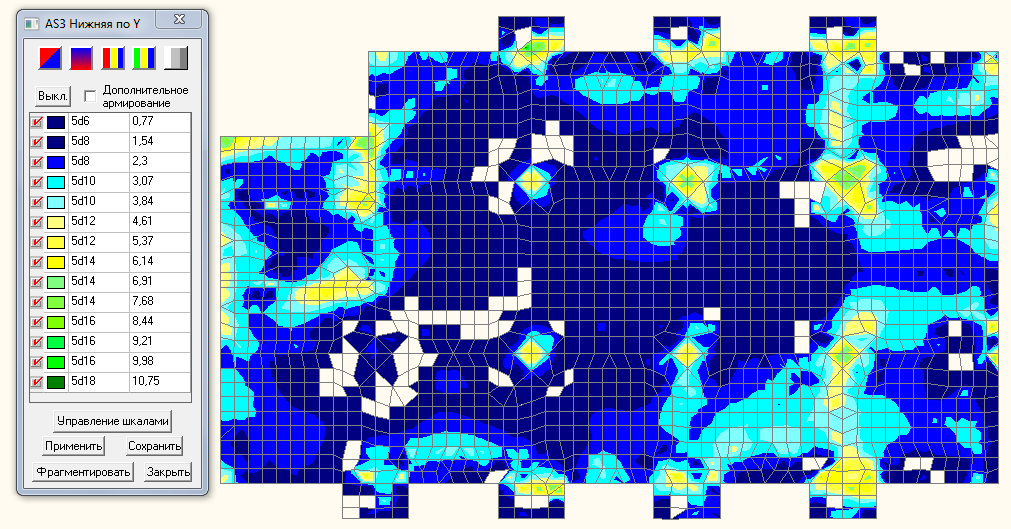

Рисунок 4.10 Нижнее армирование Asx фундаментной плиты

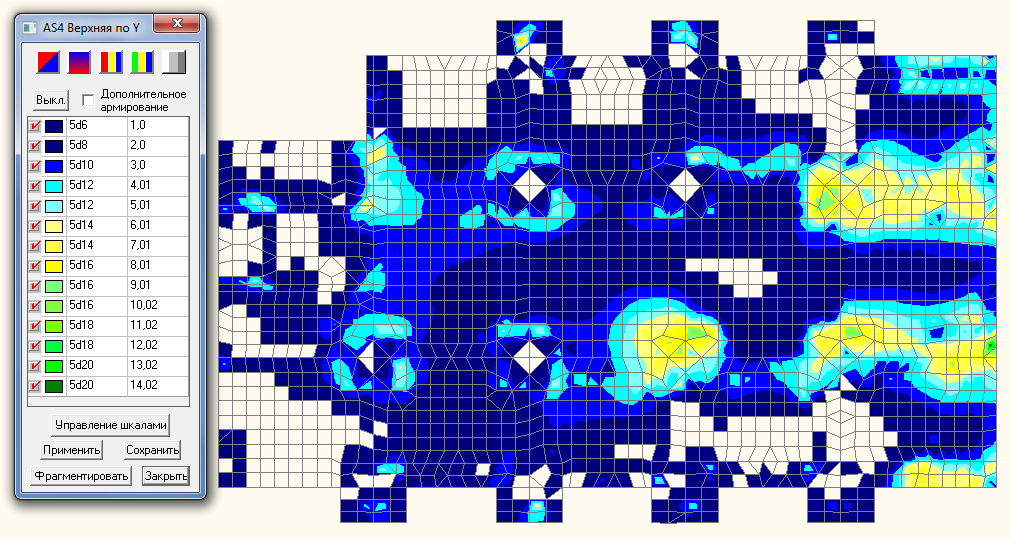

Рисунок 4.11 Верхнее армирование A'sx фундаментной плиты
Рисунок 4.12 Нижнее армирование Asy фундаментной плиты
Рисунок 4.13 Верхнее армирование A'sy фундаментной плиты
По результатам расчета принято армирование плиты фундамента арматурой нижней диаметром 16А500 с шагом 200 х200мм, а для верхней 16А500 шагом 200мм. В местах требующих усиления шаг арматуры 100 мм.
