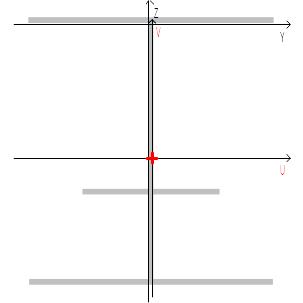

4.6.4 Расчет вута перекрытия (Ось 6)

Двутавp широкополочный по СТО АСЧМ 20-93 40Ш1

0 град

-

Лист 184 x 12

90 град

-

Лист 530 x 12

0 град

-

Лист 116 x 12

0 град

-

Лист 116 x 12

0 град

-

Параметр

Значение

Единицы измерения

A

Площадь поперечного сечения

226,43

см²



Угол наклона главных осей инерции

0

град

I_y

Момент инерции относительно центральной оси Y1 параллельной оси Y

122680,554

см⁴

I_z

Момент инерции относительно центральной оси Z1 параллельной оси Z

32764,789

см⁴

I_t

Момент инерции при свободном кручении

100,253

см⁴

i_y

Радиус инерции относительно оси Y1

23,277

см

i_z

Радиус инерции относительно оси Z1

12,029

см

W_u+

Максимальный момент сопротивления относительно оси U

4042,275

см³

W_u-

Минимальный момент сопротивления относительно оси U

4452,915

см³

W_v+

Максимальный момент сопротивления относительно оси V

1234,079

см³

W_v-

Минимальный момент сопротивления относительно оси V

1234,079

см³

W_pl,u

Пластический момент сопротивления относительно оси U

4673,567

см³

W_pl,v

Пластический момент сопротивления относительно оси V

1992,557

см³

I_u

Максимальный момент инерции

122680,554

см⁴

I_v

Минимальный момент инерции

32764,789

см⁴

i_u

Максимальный радиус инерции

23,277

см

i_v

Минимальный радиус инерции

12,029

см

a_u+

Ядровое расстояние вдоль положительного направления оси Y(U)

5,45

см

a_u-

Ядровое расстояние вдоль отрицательного направления оси Y(U)

5,45

см

a_v+

Ядровое расстояние вдоль положительного направления оси Z(V)

17,852

см

a_v+

Ядровое расстояние вдоль отрицательного направления оси Z(V)

19,666

см

y_m

Координата центра масс по оси Y

0,475

см

z_m

Координата центра масс по оси Z

-29,099

см

I_p

Полярный момент инерции

155445,343

см⁴

i_p

Полярный радиус инерции

26,201

см

W_p

Полярный момент сопротивления

3854,953

см³
