7.4 Оформлення специфікації
7.4.1 Специфікацію складають згідно ДСТУ 3321 – 96 на кожну складальну одиницю або комплект на окремих аркушах формату А4 за Додатком Н (див. рис. 7.3). Допускається поєднання специфікації зі складальним кресленням. В цьому разі специфікацію розміщують над основним написом.

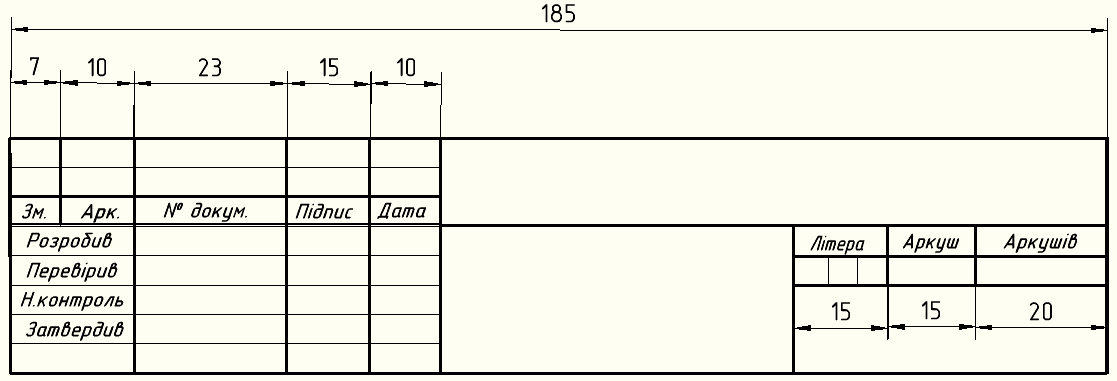

Рисунок 7.3 Основний напис для специфікації
7.4.2 Специфікація складається з розділів , які розташовують в такий послідовності:
- документація;
- складальні одиниці;
- деталі;
- стандартні вироби;
- інші вироби;
- матеріали.
7.4.3 До розділу «Документація» заносять документ, що складає основний комплект конструкторських документів виробу, який специфікується.
До розділів «Складальні одиниці» та «Деталі» заносять складальні одиниці і деталі, які входять до виробу, що специфікується.
До розділу «Стандартні вироби» записують вироби, які застосовують згідно з:
- державними стандартами України (ДСТУ);
- міждержавними стандартами (ГОСТ);
- галузевими стандартами України (ГСТУ);
- стандартами науково – технічних і інженерних товариств і спілок України (СТТУ);
- стандартами організацій (СТО).
В межах кожної категорії стандартів запис рекомендується робити за групами виробів, наприклад, підшипники, кріпильні вироби та ін..
До розділу «Матеріали» вносять усі матеріали, які безпосередньо входять до виробу.
8 Організація та проведення дипломного проектування
8.1 Теми дипломних проектів і робіт
8.1.1 Зміст дипломних проектів і робіт для студентів різних спеціальностей, а також перелік і обсяги їх розділів (частин) визначаються цикловими комісіями коледжу. Ці матеріали наведено в таблиці 8.1
Таблиця 8.1 – Перелік і орієнтований обсяг розділів дипломних проектів, що рекомендується, аркушів
Частини дипломного проекту |
Коди груп |
|||||
ЛГ |
ВГ |
ОП |
АТ |
КГ |
ЕП |
|
Титульний аркуш |
1 |
1 |
1 |
1 |
1 |
1 |
Дипломне завдання |
3-5 |
3-5 |
3-5 |
3-5 |
3-5 |
3-5 |
Реферат |
1 |
1 |
1 |
1 |
1 |
1 |
Зміст |
1-2 |
1-2 |
1-2 |
1-2 |
1-2 |
1-2 |
Вступ |
1-2 |
1-3 |
1-3 |
1-3 |
1-3 |
1-2 |
Загальна частина |
13-18 |
10-15 |
12 -17 |
10-15 |
7-10 |
7-10 |
Спеціальна частина |
15-20 |
15-20 |
20-25 |
20-25 |
15-20 |
30-40 |
Організація виробництв |
8-10 |
8-10 |
9-12 |
7-10 |
20-30 |
- |
Енергозбереження |
- |
- |
- |
- |
- |
5-10 |
Економічна частина |
15-20 |
10-15 |
10-15 |
10-15 |
5-10 |
5-10 |
Охорона праці |
5-10 |
9-11 |
5-11 |
5-10 |
5-10 |
7-10 |
Перелік посилань |
1 |
1 |
1 |
1 |
1 |
1 |
Додатки |
|
|
|
|
|
|
Загальний обсяг поясн. записки, стор. ф. А4 |
64-90 |
60-84 |
65-93 |
60-88 |
60-93 |
62-92 |
Обсяг графічної частини, листи ф. А1 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
3-4 |
8.1.2 В разі виконання комплексних дипломних проектів студентами однієї, або декількох спеціальностей кожний студент має свою тему як частину загального проекту і розроблює більш детально, ніж у звичайнім проекті, одне з питань в комплексному проекті.
8.1.3 Зміст розділів дипломних проектів залежить від спеціальності і визначається відповідними методичними вказівками, які розроблюються профілюючими цикловими комісіями.
