Билет №10

Задание №1. Для асинхронного двигателя главного привода металлургического станка, работающего в продолжительном режиме с переменной нагрузкой, построить нагрузочную диаграмму и определить эквивалентную мощность по следующим исходным данным.

Черновая обработка			Чистовая обработка			Машинное и вспомогательное время
Сила резания F1, кН	Скорость резания , м/мин		Сила резания F2, кН	Скорость резания , м/мин		, мин	, мин	, мин	, мин
6,3	280	0,84	1,8	425	0,86	5,6	8,4	1,2	2,4

Решение:

1. Определяем требуемую мощность электродвигателя для черновой и чистовой обработки:

• Черновая обработка:

• Чистовая обработка:

2. Построение нагрузочной диаграммы:

   t₀₂

   t_M2

   t₀₁

   t_M1

   P,кВт

   t,мин

P₁=35

P_экв=19,9

P₂=14,8

5,6

1,2

8,4

2,4

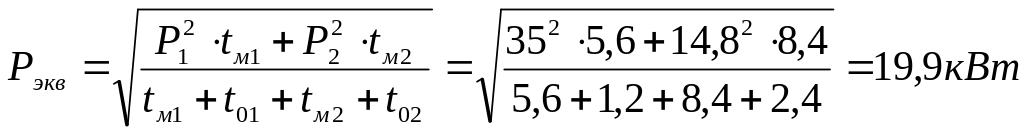

1.3. Эквивалентная мощность.

Задание №2. Выбрать асинхронный двигатель (n₀ = 1500). Определить: номинальный и пусковой ток, значения номинального, пускового и максимального вращающего момента.

Решение:

2.1. Станок работает в продолжительном режиме с переменной нагрузкой, в этом случае его номинальная мощность определяется из условия

P_{H дв}P_экв

По таблице 7.6.1 [Л1 ] выбираем двигатель АИР180S4 с Р_Н = 22кВт

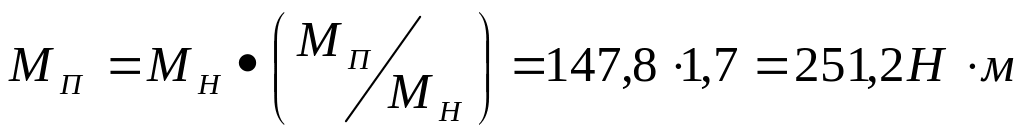

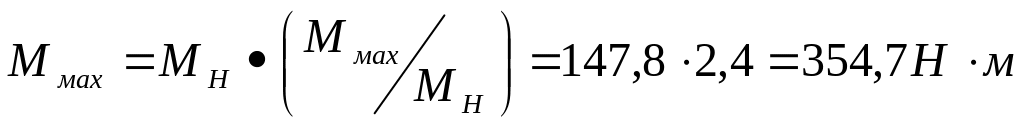

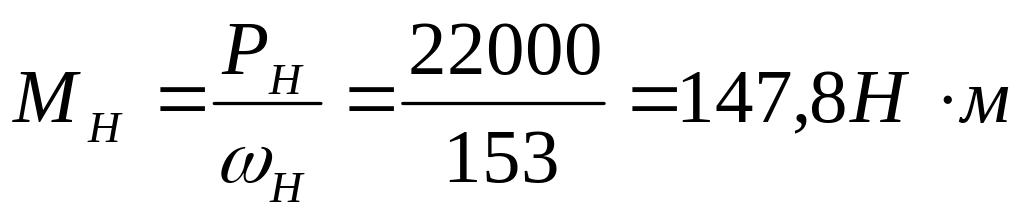

2.2. I _ном, I_пуск, М_н, М_п, М_мах.

где

Задание №3. Для двигателя выбрать марку и сечение провода (кабеля), автоматический выключатель, магнитный пускатель.

Решение:

3.1. Выбор марки и сечения проводов

Сечение провода выбирается из условия допускаемого нагрева:

I_д.пр.  1,1·I_н = 1,1·40,5 = 44,55А

Принимаем, например, провод марки ПР (с медной жилой) сечением 8мм², для которых допустимый ток при прокладке проводов в трубе I_д = 51 (см. табл.1.3.4 [Л2]. (Если выбираем провод марки АПР, то сечением 10 мм², для которого допустимый ток при прокладке проводов в трубе I_д = 47А (см. табл.1.3.5 [Л2]).

3.2. Ориентируемся на применение серии автоматического выключателя типа ВА, имеющего тепловой и электромагнитный расцепитель (см. табл. 11 [Л3].

Находим номинальный ток расцепителя:

I_{ном.расц.}  1,25·I_н = 1,25·40,5А = 50,6А

Выбираем автоматический выключатель

ВА 51-31 с I_{ном..вык.} = 100А I_{ном..расц} = 68А

Для автомата ВА51-33 кратность уставки электромагнитного расцепителя

k_y = 7

I_эмр = I_{ном..расц.}·7 = 68А•7 = 476А

С током уставки срабатывания теплового расцепителя

I_y(тр) = 1,35• I_{ном..расц} =1,35·68А = 91,8А

электромагнитный расцепитель не должен срабатывать при пуске

I_пуск = 283,5А < I_эмр = 476А

3.3. Магнитный пускатель выбираем по номинальному току контактов

I_{ном. двиг.} = 40,50А

Выбираем магнитный пускатель ПАЕ-411 с I_ном = 63А/35А

(см. табл. 9.2.3. [Л1])
