Лабораторно-практическая работа по изучению устройства автомобиля

1. О смотреть автомобиль и определить его тип и назначение. Найти и указать детали ходовой части, двигатель, силовую пере­дачу, механизм управления,

2. Выполнить схему устройства ходовой части автомобиля.

Определить величину ко­леи L (рис. 80) — расстоя­ние между серединами колес в поперечной плоско­сти и базы B — расстояние между осями передних и задних колес в продоль­ном направлении.

3. Снять ступицу од­ного из колес автомоби­ля и выполнить схему устройства подшипнико­вого узла. Составить перечень деталей этого узла, используя нумерацию деталей, данную на рисунке 81.

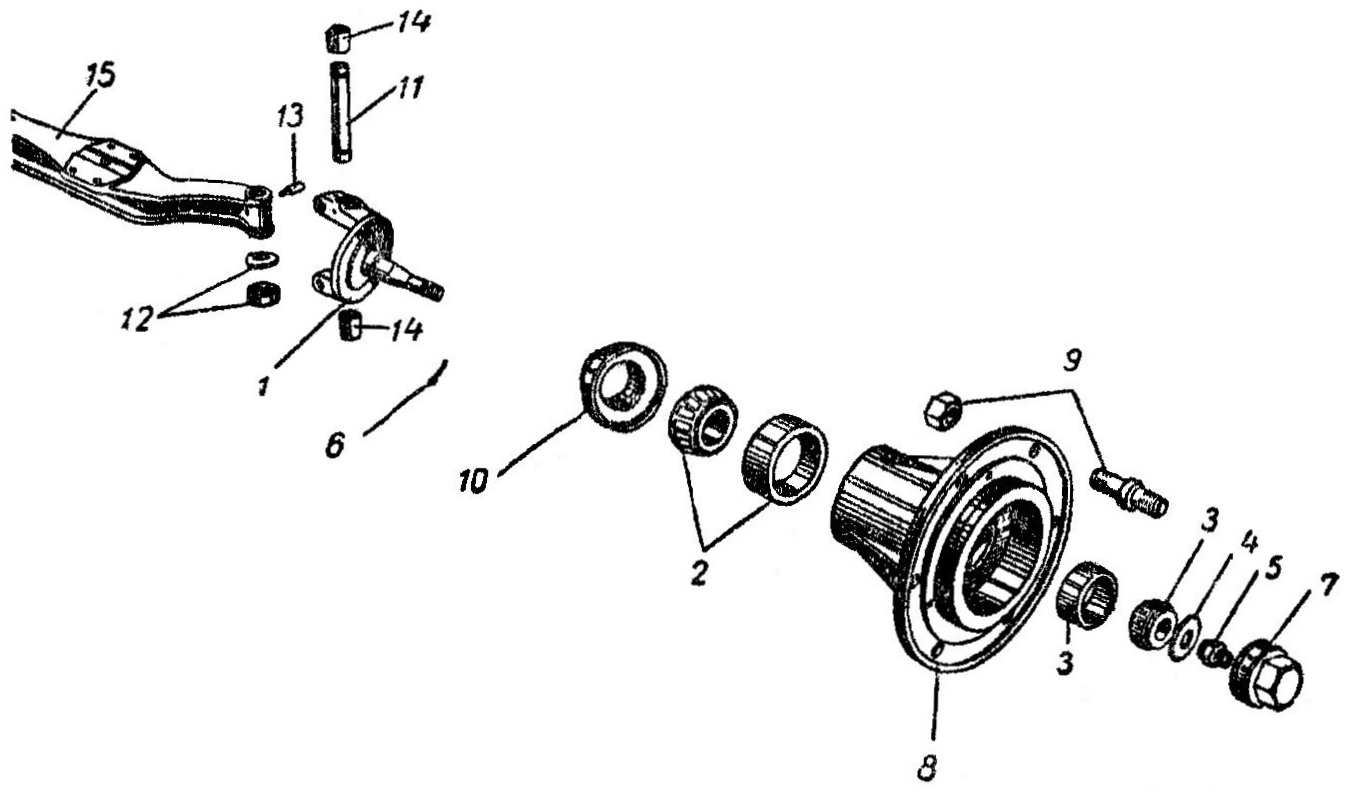

Рис. 81. Устройство подшипникового узла переднего колеса.

4. Выполнить схему устройства рулевого управления автомобиля.

5. Определить общее передаточное число рулевого управле­ния по формуле

где α₁ — угол поворота колес;

α₂ — угол поворота рулевого колеса.

4. Частично разобрать тормозной механизм передних колес и рассмотреть его устройство:

а) снять тормозной барабан (отвернув три винта, крепящих барабан к ступице), измерить диаметр его рабочей поверхности;

б) найти при помощи таблицы детали тормозного механиз­ма — колодки, их опорные пальцы, тормозной цилиндр, регули­ровочные эксцентрики, стяжную пружину колодок;

в) выполнить схему тормоза;

г) собрать тормоз.

4. Частично разобрать коробку передач и изучить ее устрой­ство:

а) снять коробку передач с автомобиля;

б) снять крышку с механизмом переключения;

в) снять боковую крышку картера коробки;

г) познакомиться с расположением валов и шестерен;

д) зарисовать графики силового потока на передачах и при включении заднего хода; пользуясь кине­матической схемой (рис. 76), под­считать передаточные числа і;

е) собрать коробку передач.

4. Рассмотреть устройство сцеп­ления изучаемого автомобиля. Определить число поверхностей трения, измерить средний диаметр Д_ср (рис. 77) фрикционной накладки ведомого диска.

5. Частично разобрать ведущий мост и выполнить его кине­матическую схему.

6. Найти при помощи таблицы детали карданной передачи на автомобиле и выполнить схему ее устройства.

Контрольные вопросы и задачи

1. Какие машины называются транспортными машинами?

2. Из каких основных частей состоит любая транспортная машина?

3. Как эти части называются на автомобиле?

4. Каково назначение двигателя автомобиля?

5. Из каких частей состоит ходовая часть автомобиля?

6. Укажите назначение мостов автомобиля (переднего и заднего).

7. Назовите механизмы силовой передачи автомобиля и объ­ясните их назначение.

8. Почему автомобиль не может сдвинуться с места, когда одно из его колес находится на скользком участке дороги или вывешено (приподнято над землей)?

9. Определите общее сопротивление движению легкового автомобиля М-21, если он находится в следующих дорожных, условиях: сухое асфальтированное шоссе (φ=0,3) с подъемом α=0,02, скорость движения u=80 км/ч. Вес G автомобиля 1800 кГ, причем на переднюю ось приходится 800 кГ; f=0,01; k=0,04; S=2,7 м².

10. Определите необходимую силу тяги на ведущих колеса к автомобиля по условиям задачи 9.

11. Определите силу сцепления колес автомобиля с дорогой по условиям задачи 9 и запас тяги автомобиля (F_с—P_с).
