3.7.2. Выполнение расчета и формирования сетевого графика
Полный расчет и формирование сети
Полный расчет и формирование сети или полная (пакетная) обработка сетевого графика включает в себя все вышеописанные процедуры в полном объеме и дополняется по выбору пользователя расчетом и построением графиков ресурсов (см. раздел 3.8). В результате выполняется отрисовка сетевого графика в соответствии с заданными пользователем параметрами (горизонтальный масштаб и высота сети) и отрисовка графиков ресурсов (при выборе).
Действия пользователя:
Ввести полный объем всей исходной информации и соответствующие графы Расчетной ведомости (см. раздел 3.5)
Выбрать пункт меню "Формирование сети..."
В появившемся диалоговом окне, в рамке "Параметры расчета", выбрать переключатель "Полный расчет и формирование сети", см. рис.17
В рамке "Параметры листа" задать высоту сети и номера работ, перед которыми необходимо вставить разрывы, при необходимости установить флажок "Выполнить формирование графиков ресурсов" и "Показать упрощенный график трудовых ресурсов" (см. раздел 3.7)
Ок.

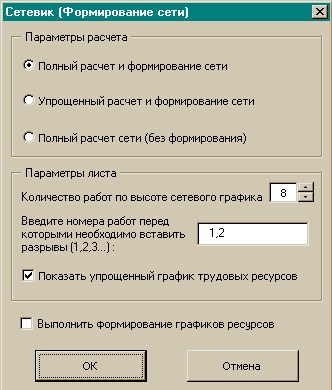

Рис. 17 Полный расчет и формирование сети
Расчет и формирование сети упрощенным способом (по предварительно заданной продолжительности)
Для этапа определения топологии сети, то есть взаимосвязей и последовательностей работ, реализована возможность условного построения сетевого графика с отрисовкой зависимостей и минимальной информацией о работах, при сокращении времени на построение. Упрощенный расчет и формирование сети включает в себя только основные процедуры расчетного блока: определение последующих работ сетевого графика и прямой расчет сетевого графика, и упрощенный вариант процедур графического блока: построение сетевого графика по предварительно заданной продолжительности и отрисовка зависимостей работ. Расчет ресурсов в данном потоке недоступен.
Действия пользователя:
Ввести необходимый объем исходной информации в соответствующие графы Расчетной ведомости (графы "Предыдущие работы", "N п.п.", "Наименование")
Выбрать пункт меню "Формирование сети..."
В появившемся диалоговом окне, в рамке "Параметры расчета", выбрать переключатель "Упрощенный расчет и формирование сети", см. рис.17
В рамке "Параметры листа" задать высоту сети и номера работ, перед которыми необходимо вставить разрывы
Ок.
Полный расчет сети (без формирования)
В процессе уточнения или корректировки исходных данных возникает необходимость быстрого полного просчета сетевого графика. Эта возможность реализована в потоке «Полный расчет сети (без формирования)», который включает все расчетные процедуры и исключает графические и ресурсные.
Действия пользователя
Ввести полный объем всей исходной информации в соответствующие графы Расчетной ведомости
Выбрать пункт меню "Формирование сети..."
В появившемся диалоговом окне, в рамке "Параметры расчета", выбрать переключатель "Полный расчет сети (без формирования)", см. рис.17
Ок
