16)Датчик
Рисунок 17.
Таблица 14.Основные характеристики:
Входное напряжение |
5В |
Сила тока |
1А |
Выходное |
3,7-4,5В |
Чувствительный
элемент измерительного, сигнального,
регулирующего или управляющего устройства
системы, измеряющий величину в удобный
для использования сигнал.

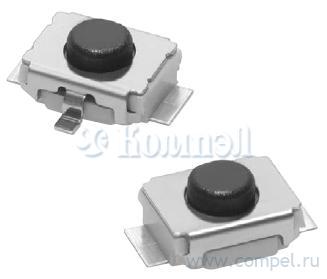

17)Кнопка
Рисунок 18.
Таблица 15.Основные характеристики:
сопротивление контактов, кОм |
0,5 |
коммутируемые напряжение, В |
12 |
коммутируемые токи, мА |
0,1 |
Элемент техники, некая поверхность, к которой прикладывается усилие с целью выполнению какого-либо действия: срабатыванию ключа электрической цепи.

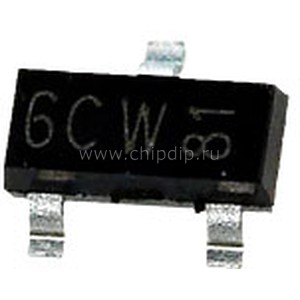

18)Транзистор вс 817
Рисунок 19.
Таблица 16.Основные характеристики:
Мощность макcимальная |
330мВ |
Модуляция частот |
170МГц |
Тип транзистора |
НПН |
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si) Структура полупроводникового перехода: npn

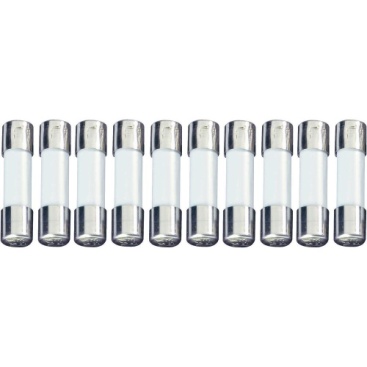

19) Предохранитель 300мА
Рисунок 20.
Таблица 17.Основные характеристики:
Потребляемый ток |
300 мА |
Рабочее напряжение |
250 В |
Используются во всех случаях для цилиндрических предохранителей, которые требуют обязательного подтверждения UL.
Раздел 3 Надёжность радиоаппаратуры
Надёжность – это свойство изделия выполнять заданные функции в определённых условиях эксплуатации при сохранении значений основных параметров в заранее установленных пределах.
Надёжность в зависимости от назначения изделия включает в себя следующие понятия:
Ремонтопригодность – это свойство изделия, заключающееся в том, что изделие приспособлено:
а) к предупреждению возможных причин возникновения отказов.
б) к обнаружению причин возникшего отказа или повреждения.
в) к устранению последствий возникшего отказа или повреждения путём ремонтов или технического обслуживания.
Безотказность – это свойство изделия непрерывно сохранять работоспособность в течение некоторого времени.
Долговечность – это свойство изделия сохранять работоспособность до наступления предельного состояния при условии выполнения установленных требований по техническому обслуживанию и ремонту.
Предельное состояние – это такое состояние, при котором дальнейшее использование изделия по назначению или восстановление работоспособного состояния невозможна.
Сохраняемость – это свойство изделия непрерывно находиться в исправном состоянии при хранении или транспортировании.
Отказ – это событие, при котором в процессе работы изделия или при его хранении произошло нарушение его работоспособности.
Отказы могут быть постепенными и внезапными.
- Постепенные отказы вызываются постепенным изменением параметров элементов схемы или конструкции.
- Внезапные отказы проявляются в виде скачкообразного изменения параметров аппарата.
К количественным характеристикам надёжности относятся:
Вероятность безотказной работы показывает какая часть изделия будет работать исправно в течении заданного интервала времени
1
> p(
p(
где Λ – интенсивность отказов
Средняя наработка до отказа
Тср=t/n,
где t – среднее количество часов
n – количество возникших отказов
Интенсивность отказов – это величина обратная средней наработке до отказа
Λ = 1/Тср
Показывает, какая доля всех изделий или элементов данного типа в среднем выходит из строя за один час работы
λ
t1 t2 t3 t,ч
Рисунок 21.
Период времени t1 называется периодом приработки; в течении этого времени из строя выходят элементы имеющие грубые внутренние дефекты оставшиеся незамеченными при контроле.
Период времени t2 называется периодом нормальной работы; в этот период происходят редкие случайные отказы.
В периоде времени t3 интенсивность отказов увеличивается; это объясняется износом элементов.
Коэффициент нагрузки – это отношение фактического значения воздействующего фактора и его номинальному или максимально допустимому:
а) Для транзисторов
k = Pc / Pmax
б) Для диодов
k = I / Imax,
где I – фактически выпрямленный ток
Imax – максимально допустимый выпрямленный ток
в) Для конденсаторов
k = U / Uн,
где U – фактическое напряжение приложенное к конденсатору
Uн – номинальное напряжение конденсатора.
Расчёт
надёжности таблица 18:
