Исходные данные

Вариант	Нагрузка , кН	Датчик № 1	Датчик № 2
1	0	−43	17
	25	−31	42
2	0	125	576
	25	138	606
3	0	3256	2856
	25	3284	2868
4	0	15	2
	25	43	14
5	0	16	69
	25	48	83
6	0	78	15
	25	109	30
7	0	1564	236
	25	1589	247
8	0	157	12
	25	195	29
9	0	2569	1489
	25	2604	1506
10	0	154	14
	25	190	29

По окончании испытаний следует сделать вывод о расхождении опытного и теоретического коэффициентов концентрации напряжений.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 7 (8)

испытание стальной балки на поперечный изгиб

Цель работы: проверить закон распределения нормальных напряжений по высоте поперечного сечения балки; определить величину главных напряжений на нейтральной линии.

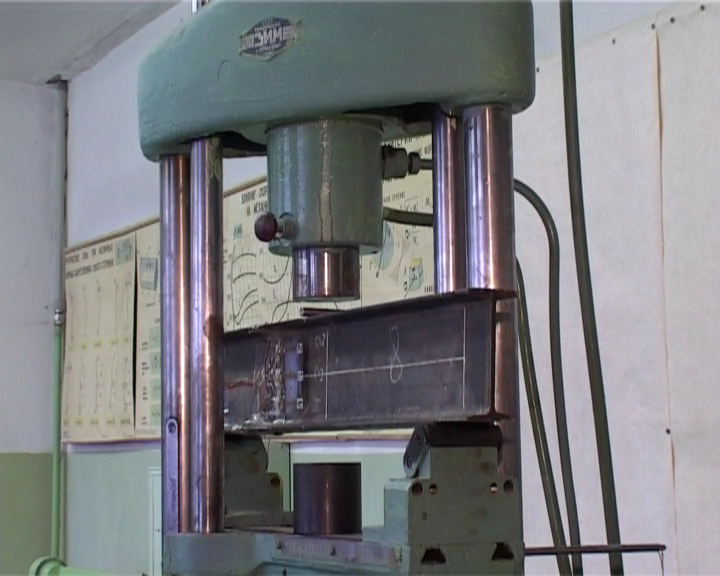

В данной виртуальной лабораторной работе показано испытание на изгиб стальной двутавровой балки № 12 длиной см, свободно расположенной на двух опорах (рис. 15) на универсальной испытательной машине УММ-10.

Геометрические характеристики сечений следует взять из сортамента (см. прил. 1).

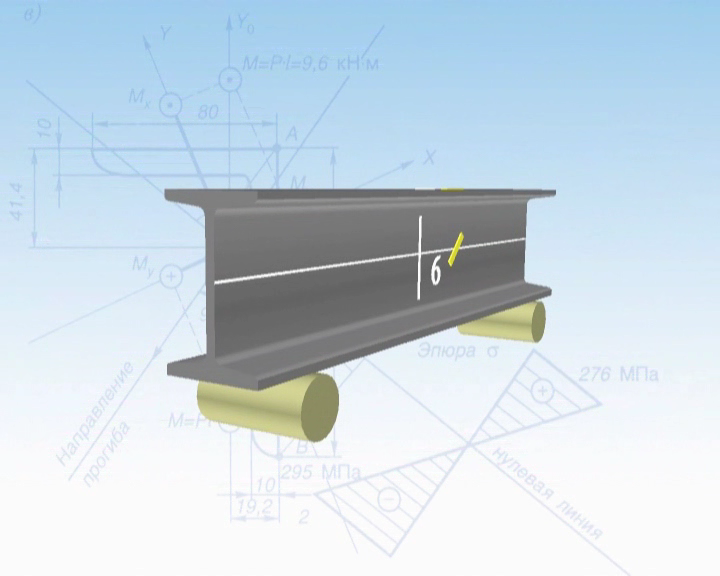

Для измерения нормальных напряжений по высоте сечения образца вдоль его оси наклеиваются пять тензодатчиков с базой 10 мм. Кроме того, для измерения главного напряжения на нейтральном слое наклеивается шестой тензодатчик под углом к оси балки (рис. 16).

Для снятия показаний с тензодатчиков используется СИИТ.

Рис. 15. Испытание на изгиб стальной балки

Рис. 16. Схема расположения шестого тензодатчика

Используя полученные во время испытания данные (табл. 8), требуется определить нормальные напряжения в поперечном сечении балки и главные напряжения на нейтральном слое и сравнить их с теоретическими значениями.

Таблица 8

Исходные данные

Вариант	Отсчеты по тензодатчикам
	показания	№ 1	№ 2	№ 3	№ 4	№ 5	№ 6
1	начальное	1954	−188	65	−155	−140	165
	конечное	1724	−291	60	−36	78	27
2	начальное	158	129	121	12	4578	265
	конечное	−57	31	123	112	4783	119
3	начальное	2587	−45	546	42	12	−12
	конечное	2370	−154	544	154	221	−160
4	начальное	1478	−21	1564	3568	1478	−1
	конечное	1258	−125	1567	3674	1700	−151
5	начальное	58	1265	−125	121	−123	2222
	конечное	−164	1164	−129	224	84	2052
6	начальное	456	3256	−2	−14	−45	1111
	конечное	235	3145	−1	96	176	953
7	начальное	4578	356	45	−2	65	1225
	конечное	4366	257	40	100	279	1061
8	начальное	1256	−12	4578	1456	2	5648
	конечное	1046	−103	4575	1552	214	5470
9	начальное	3125	121	321	1325	100	−121
	конечное	2916	13	324	1438	310	−303
10	Начальное	45	−1	121	−37	−85	−148
	Конечное	−160	−108	120	60	132	−328

По окончании испытаний следует нарисовать эпюры поперечных сил и изгибающих моментов, теоретическую и экспериментальную эпюры напряжений, а также сделать вывод о максимальном расхождении значений опытных и теоретических напряжений.

Все расчеты и выводы по работе занести в журнал лабораторных работ.

Лабораторная работа № 8 (9)

определение перемещений балки при изгибе

Цель работы: проверить опытным путем теоретические формулы для определения перемещений балки при изгибе.

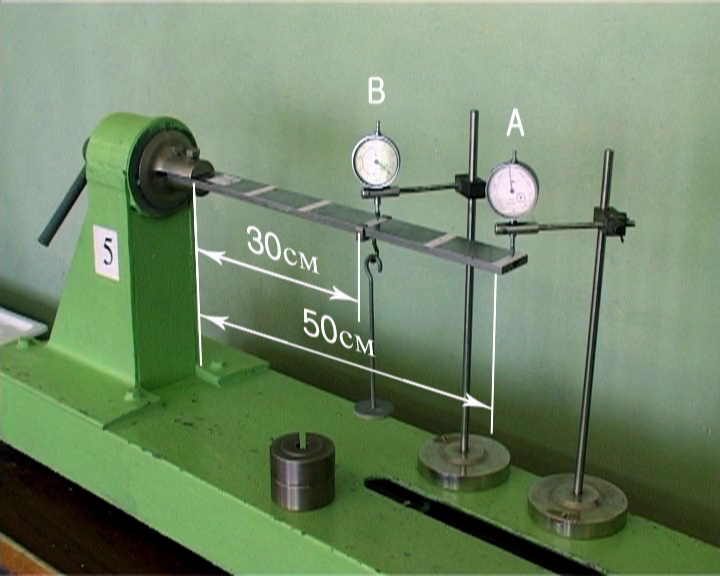

В данной виртуальной лабораторной работе показано испытание на изгиб стальной консоли длиной см прямоугольного поперечного сечения с размерами см (рис. 17). Испытание производится на специальном лабораторном стенде.

Рис. 17. Испытание на изгиб стальной консольной балки

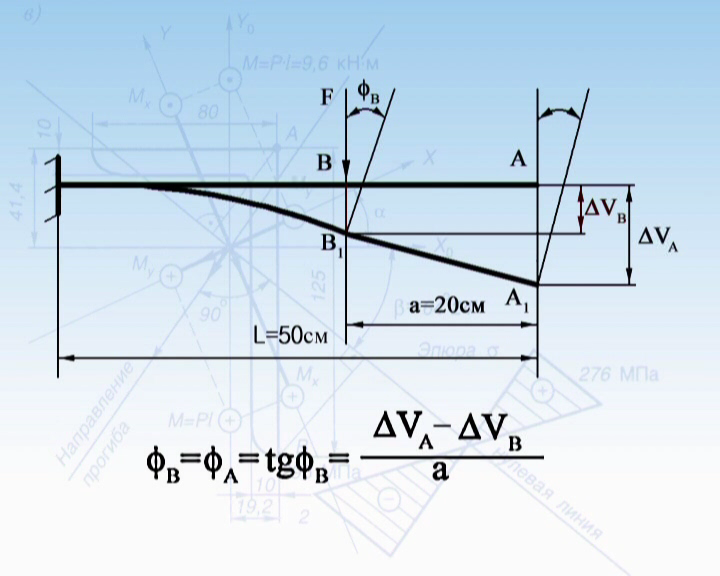

Для измерения деформаций используются индикаторы часового типа с ценой деления 0,01 мм, которые устанавливаются на расстоянии см (индикатор В) и см (индикатор А) от жесткой заделки.

Показания индикаторов снимаются сначала при нагрузке , а затем при кН. При этом груз прикладывается на расстоянии см от жесткой заделки.

Используя полученные во время испытания данные (табл. 9), требуется определить угол поворота и прогиб сечения в точке приложения силы , и сравнить их с теоретическими значениями.

По окончании испытаний следует сделать вывод о максимальном расхождении опытных и теоретических деформаций.

Таблица 9
