Федеральное агентство по образованию

Белгородский государственный технологический университет

им. В.Г. Шухова

Кафедра сопротивления материалов и строительной механики

Утверждено

научно-методическим советом

университета

Виртуальные лабораторные работы

Методического указания к выполнению лабораторных работ

для студентов очной и заочной форм обучения всех специальностей

Белгород

2010

УДК 620.1(075)

ББК 30.121я7

В52

Составители: канд. техн. наук, доц. В.П. Потележко

канд. техн. наук, доц. И.Р. Серых

канд. техн. наук, проф. А.А. Толбатов

Рецензент д-р техн. наук, проф. Г.А. Смоляго

В

В52

иртуальные лабораторные работы: методические указания / сост.: В.П. Потележко, И.Р. Серых, А.А. Толбатов. – Белгород: Изд-во БГТУ, 2010. – 33 с.

В методических указаниях кратко изложены основные сведения о виртуальном комплексе, предназначенном для проведения лабораторных работ по курсу сопротивления материалов на ПЭВМ. Виртуальный комплекс включает в себя тринадцать видеорядов, позволяющих увидеть испытания и обработать полученные данные.

Краткие теоретические сведения и методика проведения каждой лабораторной работы изложена в лабораторном практикуме по сопротивлению материалов.

Методические указания предназначены для студентов всех специальностей.

УДК 620.1(075)

ББК 30.121я7

© Белгородский государственный

технологический университет

(БГТУ) им. В.Г.Шухова, 2010

Содержание

Лабораторная работа № 1. Испытание на растяжение стандартного стального образца 4

Лабораторная работа № 2. Испытание на сжатие пластичных и хрупких материалов 6

Лабораторная работа № 3. Испытание на сжатие дерева 8

Лабораторная работа № 4. Испытание на срез стального и деревянного образцов 10

Лабораторная работа № 5. Определение упругих постоянных материала 12

Лабораторная работа № 6. Опытное определение коэффициента концентрации напряжений 14

Лабораторная работа № 7. Испытание стальной балки на поперечный изгиб 16

Лабораторная работа № 8. Определение перемещений балки при изгибе 18

Лабораторная работа № 9. Испытание стального образца на кручение в пределах упругих деформаций 20

Лабораторная работа № 10. Испытание консольной балки на косой изгиб 22

Лабораторная работа № 11. Испытание стального образца на внецентренное сжатие 24

Лабораторная работа № 12. Испытание прямого стержня на продольный изгиб 26

Лабораторная работа № 13. Ударное испытание образца на изгиб 28

Приложение 1. Сортамент прокатной стали. Двутавры 30

Приложение 2. Сортамент прокатной стали. Уголки 31

Библиографический список 32

Лабораторная работа № 1(1)^

Испытание на растяжение стандартного

стального образца

Цель работы: определить механические характеристики материала образца.

В данной виртуальной лабораторной работе показано испытание стандартного длинного стального образца (рис. 1) на растяжение на универсальной испытательной машине УММ-10.

Видеоряд смонтирован таким образом, чтобы визуально наблюдать удлинение образца, образование шейки в месте будущего разрыва и, наконец, сам разрыв.

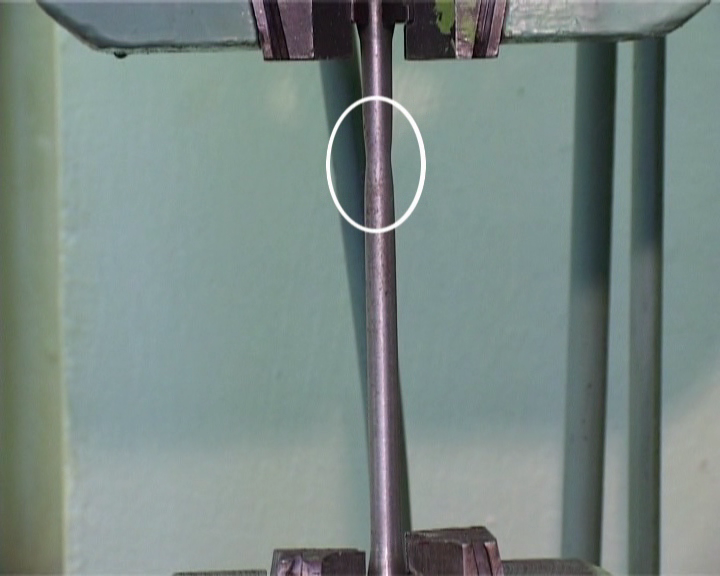

Рис. 1. Испытание стального образца на растяжение

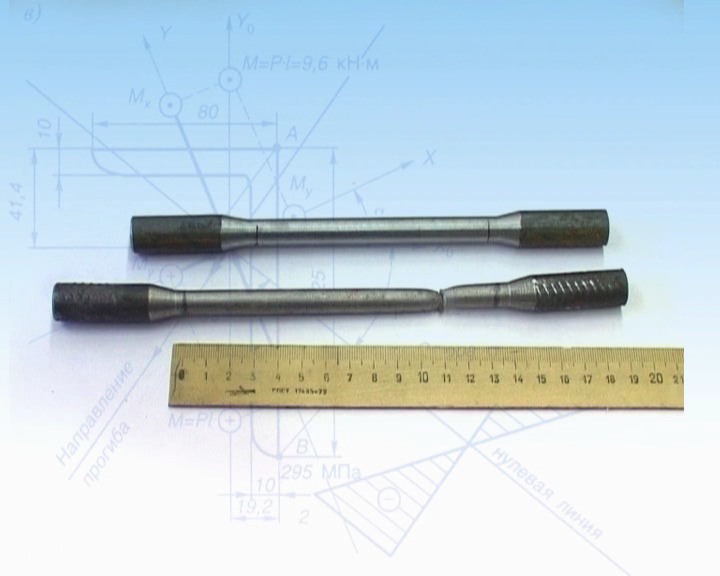

Рис. 2. Стальной образец до и после испытания

Наглядно видно, как образец готовится к испытанию: измеряется диаметр см рабочей части, наносятся две риски на расстоянии см друг от друга. Образец устанавливается в захватах испытательной машины и плавно нагружается до разрушения.

Непрерывное нагружение образца сопровождается построением диаграммы растяжения.

Используя полученные во время испытания данные (табл. 1), требуется определить характеристики прочности (предел пропорциональности , предел текучести , временное сопротивление ), характеристики пластичности (относительное удлинение , относительное сужение ) и удельную работу .

Таблица 1
