Электропроводки прогулочных судов

5.17.10. Кабели должны быть проложены таким образом, чтобы исключалась опасность их механического повреждения при движении судна, в частности, они должны быть защищены от:

— перемещения при движении судна;

— повреждения, вызываемого трением, растяжением, давлением;

— воздействия недопустимых окружающих температур.

За исключением тех случаев, когда кабели проложены в пластмассовых кабелепроводах, кабельных каналах, конструктивных пустотах и т.п., они должны быть закреплены посредством некорродирующих зажимов или скоб через каждые 0,3 м. Они должны быть проложены на безопасном расстоянии от емкостей с горючими веществами от выхлопных труб и от источников тепла.

5.17.11. Должны применяться следующие типы кабелей с минимальной площадью поперечного сечения 1,5 мм² по меди:

— гибкие одножильные кабели в неметаллическом кабелепроводе;

— многопроволочный кабель с минимальным числом проволок 7 в неметаллическом кабелепроводе;

— гибкий кабель с оболочкой из полихлоропрена или его эквивалентом.

Запрещается использовать полиэтиленовые кабелепроводы гибкого типа.

Кабельные соединения

5.17.12. Все кабельные соединения должны быть доступны.

5.17.13. Кабельные соединения должны быть выполнены посредством соединительных муфт, использующих пайку, опрессовку или болтовое соединение. Кабельные муфты должны быть размещены в кожухах, обеспечивающих надлежащую защиту. Кожухи могут быть сняты только с использованием специального инструмента.

5.17.14. Проходы для кабелей или проводов через палубы и переборки должны быть водонепроницаемой конструкции.

Распределительные щиты и штепсельные розетки причалов

5.17.15. Распределительные щиты системы электроснабжения причалов должны быть смонтированы в непосредственной близости от берега и должны быть как можно ближе к береговому источнику питания.

5.17.16. Распределительные щиты наружной установки должны гарантировать степень защиты IP24. Оболочки должны быть коррозионно устойчивы и обеспечивать защиту от механических повреждений.

Когда распределительные щиты и их штепсельные розетки монтируются на плавучих установках или на причалах, они должны быть установлены на уровне не менее 1 м выше пола. Это расстояние может быть снижено до уровня 0,30 м, если приняты дополнительные меры защиты от брызг.

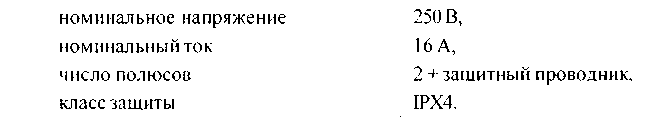

5 .17.18. Каждая штепсельная розетка должна быть соединена с защитным проводником и иметь следующие характеристики, независимо от принятых мер защиты от поражения электрическим током:

В одной оболочке может быть объединено до 6 штепсельных розеток.

5.17.19. Каждая группа штепсельных розеток должна быть защищена посредством УЗО-Д, имеющего уставку по дифференциальному току, не превышающую 30 мА (рис. 5.17.2) или каждая розетка должна быть защищена разделяющим трансформатором (рис. 5.17.1) или — системой, объединяющей УЗО-Д и разделяющий трансформатор (рис. 5.17.3 и 5.17.4).

5.17.20. Каждая штепсельная розетка должна быть обеспечена отдельным устройством защиты от сверхтока, имеющим номинальный ток 16 А. В зависимости от характеристик системы электроснабжения может потребоваться двухполюсная защита.
