5.3. Помещения, содержащие ванну или душ

Настоящий раздел содержит специальные требования к электроустановкам ванных и душевых помещений и окружающих их зон с целью обеспечения защиты людей от поражения электрическим током.

Электроустановки ванных и душевых помещений и окружающих их зон должны соответствовать требованиям раздела 5.2 с учетом требований настоящего раздела, которые дополняют эти требования.

Общие характеристики

5.3.1. Классификация зон.

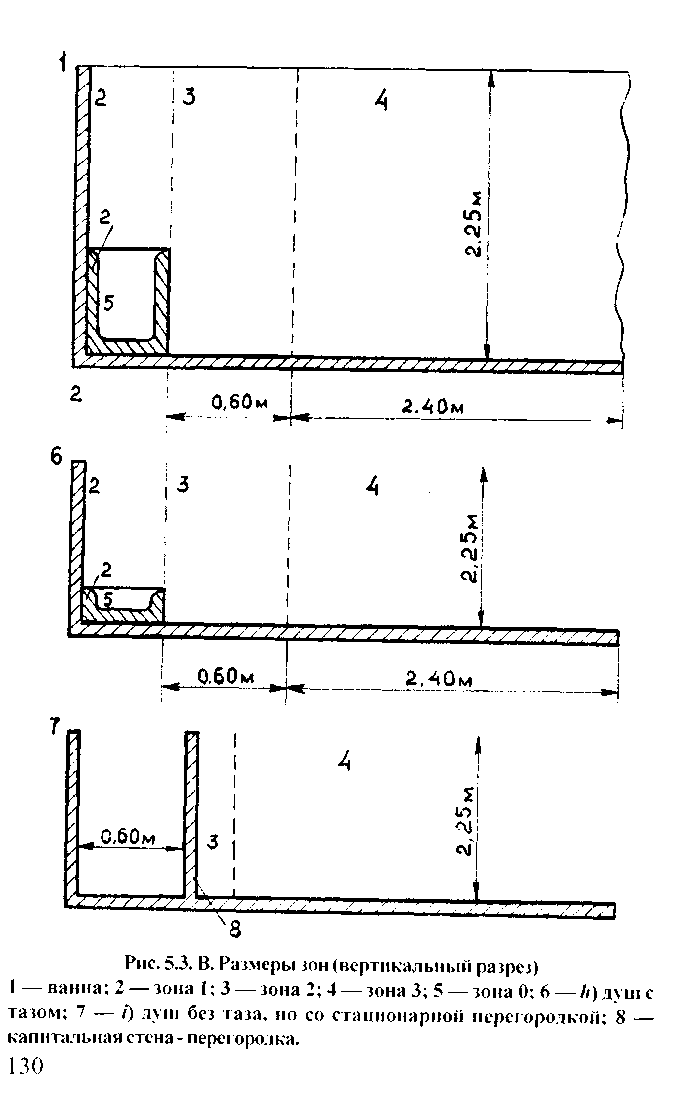

Требования настоящего стандарта для обеспечения безопасности и выбора электрооборудования основываются на следующих размерах зон для ванных и душевых помещений (см. рис. 5.3, А и рис. 5.3, В).

Зона 0 представляет собой внутреннее пространство ванны или душевого поддона.

Зона 1 ограничивается:

— внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя — для душа без поддона;

— полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.

Зона 2 ограничивается:

— внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м;

— полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.

Зона 3 ограничивается:

— внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м;

— полом и горизонтальной плоскостью над полом на расстоянии 2,25м.

Размеры измеряются с учетом стен и стационарных перегородок (рисунки 5.3, А и 5.3, В).

Т ребования по обеспечению безопасности

5.3.2. Защита от поражения электрическим током.

При применении в качестве защитной меры системы БСНН защиту от прямого прикосновения, независимо от номинального напряжения, следует выполнять:

—ограждениями* или оболочками, обеспечивающими, по крайней мере, степень защиты не ниже IP2X, или

— изоляцией, способной выдерживать испытательное напряжение переменного тока 500 В (действующее значение) в течение 1 мин.

*В ГОСТ Р 50571.11 -96 ошибочно указаны барьеры.

5.3.3. Уравнивание потенциалов

Дополнительное уравнивание потенциалов должно предусматривать соединение сторонних проводящих частей в зонах 1—3 с защитными проводниками всех открытых проводящих частей, находящихся в этих зонах.

5.3.4. Применение защитных мер от поражения электрическим током.

В зоне 0 допускается защита только с применением системы БСНН или ЗСНН при номинальном напряжении, не превышающем 12 В, причем источник питания системы БСНН или ЗСНН должен размещаться за пределами зоны 0.

Не допускаются меры защиты от прямого прикосновения посредством барьеров и размещения вне зоны досягаемости.

Н е допускаются меры защиты при косвенном прикосновении посредством размещения электрооборудования в непроводящих помещениях и применения системы местного уравнивания потенциалов без заземления.

Выбор и монтаж электрооборудования

Общие правила

5.3.5. Электрооборудование должно иметь по меньшей мере следующие степени защиты:

в зоне 0 —IPX7;

в зоне 1 — IPX5;

в зоне 2 — IPX4 (IPX5 — в ваннах общего пользования);

в зоне 3 — IPX I (IPX5 — в ваннах общего пользования).

Электропроводка

5.3.6. Требования применяют к открытой электропроводке и к скрытой электропроводке (глубина не более 5 см).

Электропроводка должна иметь изоляцию, удовлетворяющую требованиям 5.3.2. без какой-либо металлической оболочки.

Примечание. Такая электропроводка может состоять, например, из одножильных кабелей в изолирующей оболочке или многожильных кабелей с изолирующей оболочкой.

В зонах 0, 1 и 2 должны находиться только те электропроводки, которые необходимы для подачи питания устройствам в этих зонах.

Установка соединительных коробок в зонах 0, 1 и 2 не допускается.

5.3.7. Устройства защиты и управления:

а) в зонах 0, 1 и 2 установка устройств защиты и управления не допускается.

Примечание. В зонах 1 и 2 допускается установка изоляционных шнуров выключателей с приводом от шнура.

В зоне 3 установка штепсельных розеток допускается только тогда, когда:

— они имеют индивидуальное питание от разделяющего трансформатора в соответствии с требованиями главы 1, или

— они питаются от системы БСНН , или

— они защищены устройством дифференциальной защиты с током уставки I_∆ не более 30 мА;

б ) выключатели и штепсельные розетки должны устанавливаться на расстоянии не менее 0,6 м от дверного проема душевой кабины заводского изготовления (см. рис. 5.3.С).

5.3.8. Прочее стационарное оборудование

Настоящие требования распространяются на установки, питающиеся от системы БСНН.

В зоне 0 допускается применять только приборы, специально предназначенные для использования в ванне.

В зоне 1 допускается устанавливать только электрические водонагреватели.

В зоне 2 допускается устанавливать только водонагреватели и светильники класса II.

5.3.9. Нагревательные элементы, замоноличенные в полу и предназначенные для обогрева помещения, допускается устанавливать во всех зонах при условии, что они закрыты металлической сеткой или металлическим кожухом, присоединенным к системе уравнивания потенциалов.
