3 Механизация технологических процессов 3.1 Конструктивная разработка поточно-технологических линий животноводческой фермы 3.1.1.1.Разработка поточно-технологических линий кормоприготовления и раздачи кормов 3.1.1.2.Определение продолжительности технологического цикла транспортировки корма Схемы механизации процесса для каждого вида корма. сено: погрузка из хранилища → транспортировка → разгрузка → измельчение →промежуточное хранение → смешивание запаривание → кормораздача ФН-1,4+МТЗ-80 → 2ПТС-4+МТЗ-80 → КДУ – 2 →бункер → ТС-40,0М → →ШЗС-40→С-7 → ШВС-40→ РММ-5+МТЗ-80 солома: погрузка из хранилища → транспортировка → разгрузка → измельчение → промежуточное хранение → запаривание смешивание → кормораздача ФН-1,4+МТЗ-80 → 2ПТС-4+МТЗ-80 → КДУ -2 →бункер → ТС-40,0М → →ШЗС-40→С-7 → ШВС-40→РММ-5+МТЗ-80 силос: погрузка из хранилища → транспортировка → кормораздача ПСК-5+ЮМЗ-6 → КТУ-10 +МТЗ-80 сенаж: погрузка из хранилища → транспортировка → кормораздача ПСК-5+ЮМЗ-6 → КТУ-10 +МТЗ-80 корнеплоды: погрузка из хранилища → транспортировка → разгрузка → промежуточное хранение→ мойка и резка → смешивание → кормораздача ПГ-0,2+Т-25 → 2ПТС-4+МТЗ-80 →бункер →ТК-5Б → ИКМ -5 → ТС-40,0М → →ШЗС-40→С-7 → ШВС-40→ РММ-5+МТЗ-80 концентраты: погрузка из хранилища → транспортировка → разгрузка→ дробление →промежуточное хранение → запаривание → смешивание → кормораздача ПГ-0,2+Т-25 → ЗСК-10 → КДУ - 2→ бункер →ТС-40,0М →ШЗС-40 → С-7 → →ШВС-40 →РММ-5+МТЗ-80
					КП.10.101.ПЗ. .03
Изм	Лист	№ документ	Подпись	Дата
Разраб		Ипатов			Механизация технологических процессов	Лит			Лист	Листов
Провер		Тютикова				к	п		1	18
Т-контр						ЯГСХА ЗОИ-61
Н.контр
Утверд

Технисческие характеристики ПГ – 0,2

Грузоподъемность 200 кг

Производительность 20 т/ч

Высота погрузки 2700 мм

Размер в транспортном положении

длина 5090 мм

ширина 1960 мм

высота 3280 мм

Масса 1080 кг

Технические характеристики ФН – 1,4

Производительность 4 т/ч

Ширина захвата 1200 мм

Максимальная глубина врезания до 1000 мм

Высота подъема 4250 мм

Размеры в рабочем положении

длина 6050 мм

ширина 3360 мм

высота 3815 мм

Масса 1420 кг

Технические характеристики ПСК – 5

Производительность

силоса 5 т/ч

сенажа 2,4

Максимальная высота фрезерования 5000 мм

Размеры фрезерного барабана:

длина 1200мм

диаметр 400 мм

Скорость фрезерования 17,4 м/с

Габаритные размеры:

длина 5620 мм

ширина 1800 мм

высота 5050 мм

Масса 1520 кг

Технические характеристики 2 ПТС – 4 – 887А

Грузоподъемность 4000 кг

Габаритные размеры платформы

длина 4110 мм

ширина 2315 мм

высота 530 мм

Вместимость платформы 5 – 11 м³

Скорость движения до 30 км/ч

Габаритные размеры

длина 5500 мм

ширина 2500 мм

высота 2400 мм

Масса 1755 кг

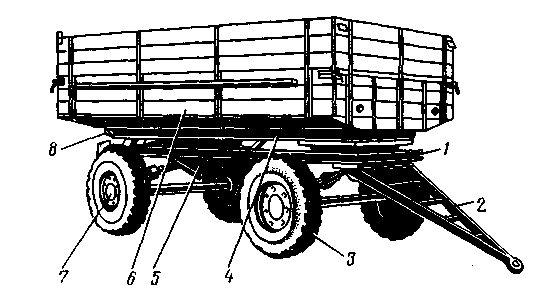

Рисунок 1 - Прицеп тракторный двуосный 2 ПТС- 4 – 887А

t_ц= t_загр.+ t_выгр.+(l/V_трх)+(l/V_хх) , час, (3.1)

где t_загр., t_выгр - соответственно время загрузки и выгрузки

транспортного средства , час;

l - длина пути доставки корма, м;

Vтрх, Vхх – соответственно скорость транспортного средства на

рабочем и холостом ходу, м/час.

Определяем время загрузки

t_загр.=Р_{сут max} ^. N/Q_нагр , t_загр.=Р_раз.max/ Q_нагр, (3.2)

где N – число дней хранения корма перед подготовкой;

t_выгр =5-10 мин = 0,083 ч.

силос t_загр.= 1883,2/ 5000 = 0,37 ч

сено t_загр.= 528,5 ×1/4000 = 0,13 ч

солома t_загр.= 264×3/4000 = 0,2 ч

корнеплоды t_загр.= 1625/20000=0,1 ч

концентраты t_загр.= 507,2^.2/20000=0,1 ч

сенаж t_загр.= 153,25/2400 = 0,1 ч

Определение времени транспортировки

силос t_ц.= 0,37+0,16+(200\20000)+(200\30000)= 0,54 ч

сено t_ц.=0,13+0,083+(200\20000)+(200\30000)= 0,2 ч

солома t_ц.=0,6+0,083+(200\20000)+(200\30000)= 0,7 ч

корнеплоды t_ц.=0,2+0,083+(200\20000)+(200\30000)= 0,3 ч

концентраты t_ц.=0,1+0,083+(200\20000)+(200\30000)= 0,2 ч

сенаж t_ц.=0,1+0,16+(200\20000)+(200\30000)= 0,3 ч

3.1.1.3 Определяем фактическую грузоподъёмность транспортного средства по каждому виду корма

G=v ^.ρ ^.φ, (3.3)

где v – полный объём кузова, м³ ;

ρ – плотность массы корма , кг/м³;

φ – коэффициент заполнения кузова (φ=0,6…0,8).

силос G=10^.650^.0,8=5200 кг

сено G=11^.300^.0,8=2640 кг

солома G=11^.250^.0,8=2200 кг

корнеплоды G=11^.650^.0,8=5720 кг

концентраты G=10^.600^.0,8=4800 кг

сенаж G=10^.500^.0,8=4000 кг

3.1.1.4 Производительность транспортного средства

Q_тс= G/ t_ц. , кг/час. (3.4)

силос Q_тс=5200/0,54 = 9629,6 кг/час

сено Q_тс=2640/0,2 = 13200 кг/час

солома Q_тс=2200/0,7 = 3142,9 кг/час

корнеплоды Q_тс=5720/0,3 = 19066,7 кг/час

концентраты Q_тс=4800/0,2 = 24000 кг/час

сенаж Q_тс=4000/0,3 = 13333,3 кг/час

3.1.1.5 Число транспортных средств

nр=	Рсут. . N	; nр =	Рраз.max	, шт (3.5)
	Qтс		Qтс

силос nр = 1883,2/ 9629,6 = 0,2 = 1 шт

сено nр = 528,5 ×1/13200 = 0,1 = 1 шт

солома n_р= 264×3/3142,9 = 0,3 = 1 шт

корнеплоды n_р= 1625/19066,7 = 0,1 = 1 шт

концентраты n_р=507,2^.2/24000 = 0,1 = 1 шт

сенаж n_р= 153,25/13333,3=0,01 = 1 шт

Вывод: принимаю транспортных средств четыре единицы, КТУ-10А+МТЗ-80 для транспортировки силоса и сенажа, 2ПТС-4+МТЗ-80 для транспортировки сена и соломы, 2ПТС-4+МТЗ-80 для транспортировки корнеплодов и ЗСК-10 для транспортировки концентрированных кормов.
