Пример выполнения работы

Д ля расчета токов КЗ составим схему замещения (рис. 10.2).

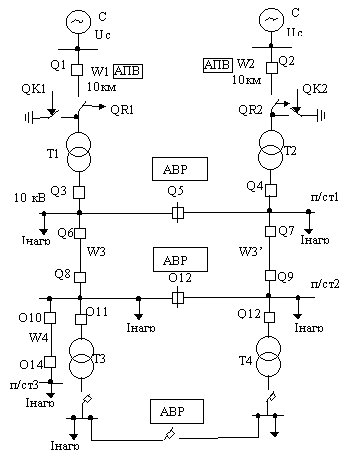

Рис. 10.2. Принципиальная схема и схема замещения

Произведем расчет сопротивлений элементов схемы.

Сопротивление системы Хс=3,2/11² =0,026 Ом.

Сопротивление линии W1=0.4*10/11² =0,03 Ом.

Сопротивление трансформатора Т1 равно:

Х_ТР1 =10,5*10,5² /(100*10)=1,05 Ом;

Х_ТР3 =5,5*10,5² /(100*0,63)=8,73 Ом.

Сопротивление линии W3 составит:

W3= 0,08*0,8=0,064 Ом.

Сопротивление линии W4 составит:

W4=0,08*0,7=0,056 Ом.

Суммарное сопротивление КЗ до точки К1 будет равно:

Х_К1 = Хс+ Х_W1+ Х_Т1+ Х_W3+ Х_W4=

=0,026+0,03+1,05+0,064+0,056=1,23 Ом.

Суммарное сопротивление КЗ до точки К3 равно:

Х_К3 = Х_К1 - Х_W3= 1,23-0,064=1,166 Ом.

Суммарное сопротивление КЗ до точки К2 составит:

Х_К2 = Х_К3 + Х_ТР3 =1,166+8,73=9.89 Ом.

Суммарное сопротивление КЗ до точки К4 будет равно:

Х_К4 = Х_К3 + Х_W3 = 1.166-0,064=1.1 Ом.

Токи короткого замыкания для начального момента времени составят соответственно:

Ik1=10500/(1.73*1.23) = 4934.44 А;

Ik2=10500/(1.73*9.89) = 613.6 А;

Ik3=10500/(1.73*1.166) = 5205.28 А;

Ik4=10500/(1.73*1.1) = 5517.60 А.

Пример выполнения работы Защита от всех видов повреждений для кабельной линии w4

Разработаем защиту от всех видов повреждений для кабельной линии W4.

Защита от многофазных КЗ может быть одноступенчатой (МТЗ) или двухступенчатой (отсечка без выдержки времени и МТЗ). МТЗ применяется в случаях, не требующих быстрого отключения линии. Обычно защита выполняется по схеме неполной звезды в двухрелейном исполнении. В качестве реа­гирующего органа может быть использовано реле РТ-40 или РТ-85.

Максимальная токова защита (МТЗ).

Ток срабатывания защиты составит:

;

.

Ток срабатывания реле будет равен:

,

.

Отсечка.

Ток срабатывания защиты составит:

I_с.о. ≥ 1,5 · 4934.44 =7401,66 А.

Отсечку не устанавливаем, так как она не походит по чувствительности.

МТЗ трансформаторов 10/0,4 кВ

1. Определение тока срабатывания максимальной токовой защиты без пуска по напряжению.

Ток срабатывания МТЗ оп­ределяется по выражению

где k_отс=1,11,25; k_в=0,80,85; I_{пер. макс} – максимальный переходный ток нагрузки.

Ток срабатывания защиты трансформаторов Т3(Т4):

,

где I_пер.max = I_ном · K_сзп;

;

Ток срабатывания защиты трансформаторов Т3(Т4) при успешном АВР:

I_С.З. =1,25*(2,5*0,7*36,4+0,7*36,4)=111,47 (А).

Ток срабатывания защиты выбираем по большему значению, т.е.

I_С.З. =111,47 (А).

Расчетные токи в реле максимальных токовых защит при двухфазном КЗ (I_р.мин) за трансформатором составят:

;

I_Р=0,5*613,6/50/5=30,68 (А).

Ток срабатывания реле будет равен:

(А).

Коэффициент чувствительности составит:

k_ч = 30,68/11,47=2,67>1,5.

Токи в реле при однофазных КЗ на стороне 0,4 кВ:

; I_Р=613,6/(1,73*50/5)=35,468 [А].

Коэффициент чувствительности:

k_ч = 35,468/11,47=3,09 >1,5.

Специальная защита нулевой последовательности не требуется.
