23. Назначение, состав комплекта, основные ттх нспу

Ночной стрелковый прицел унифицированный НСПУ предназначен для прицеливания при стрельбе из автоматов, пулеметов, снайперской винтовки СВД , ручного противотанкового гранатомета РПГ – 7 и наблюдения за полем боя в условиях естественной ночной освещенности.

ТТХ Увеличение, крат, не менее -3,5 Поле зрения, град, не менее - 5 (горизонтальное); Диаметр выходного зрачка, мм – 5; Удаление выходного зрачка – 50; Диапазон выверки линии прицеливания 0-08; Напряжение питания, В - 2,5; ; Емкость батареи, А/час - 1,5 Ток, потребляемый прицелом, А - 0,27; ; Количество зарядно-разрядных циклов – 200; ; Масса прицела, кг - 2,2; Масса прицела в походном положении, кг - 3,5; ; Габариты прицела, мм: 495*191*96; Время непрерывной работы, ч – 6.

Изделие НСПУ – 1 шт.;

Комплект одиночного ЗИП, Запасные части: Батарея аккумуляторная – 3 шт.; Осушитель в стакане – 1 шт.; Наглазник – 1 шт.; Шкала – 7 шт.; Лампа СМ2,5-0,075 – 4 шт. Инструмент и принадлежности: Сумка – 1 шт.; Светофильтр – 1 шт.; Диафрагма – 1 шт.

24. Общее устройство и принцип работы НСПУ

Устройство прицела НСПУ: Корпус; механизм выверки; преобразователь; преобразователь напряжения; блок регулировки; блок высоковольтный; батарея аккумуляторная; диафрагма; светофильтр.

Работа прицела основана на принципе электронно-оптического усиления яркости изображения предметов (целей) (спроектированный на фотокатод, до яркости, достаточной для наблюдения глазом на его экране.), получаемого в прицеле при естественной ночной освещенности на местности.

20. Проверка нулевой линии прицеливания прицела д-726-45

По удалённой точке:

• поставить панораму в корзину прицела и закрепить ее зажимным винтом;

• прикрепить по рискам на дульном срезе перекрестие из нитей, вынуть ударный механизм из гнезда клина затвора;

• установить прицел вертикально по поперечному уровню;

• установить по шкалам тысячных механизма углов прицеливания значение 0-00;

• визируя через отверстие для выхода бойка ударника и центр перекрестия на дульном тормозе, навести ствол орудия на точку наводки, расположенную от орудия не ближе 1000 м;

• вращая маховики угломера и отражателя панорамы, совместить перекрестие панорамы или вершину центрального угольника с точкой, куда наведен перекрестием на дульном тормозе ствол орудия.

На шкалах угломера панорамы должны быть установки 30-00, а на шкалах отражателя 0-00. При отклонении в установках угломера и отражателя больше половины тысячной необходимо ослабить зажимные винты маховиков угломера и отражателя панорамы и повернуть кольцо деления так, чтобы нулевые деления их стали против рисок указателя.

По щиту:

Проверка производится так же, как и по удаленной точке, но в этом случае ствол орудия наводится в правое перекрестие, а панорама – в левое перекрестие щита. Если прицел с панорамой выверены правильно, то при нулевых установках на них (угол прицеливания 0-00, угломер 30-00, отражатель 0-00) перекрестие панорамы или вершина центрального угольника ее должны совмещаться с центром левого перекрестия на щите.

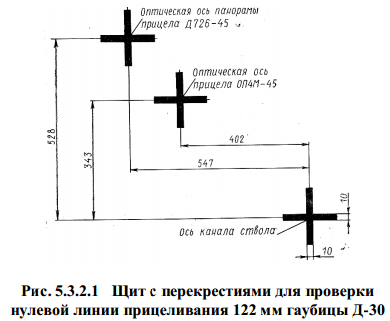

Щит – фанерный лист с нанесенными на нем перекрестиями, определяющими направления оптической оси панорамы и оси канала ствола, устанавливается на расстояние 50 м от дульного среза ствола в плоскости, перпендикулярной линии визирования, и без поперечного наклона.
