Методы формирования рисунка печатных плат

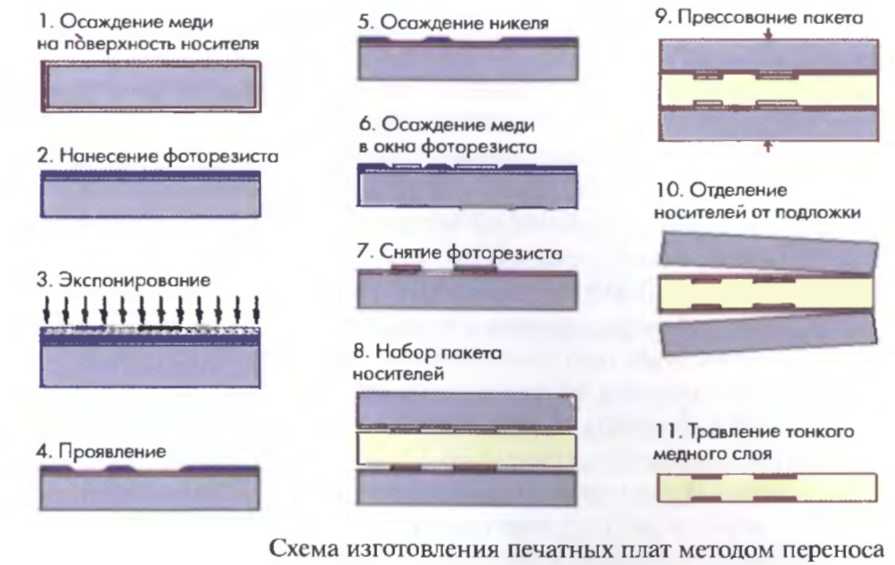

Нанесение рисунка схемы на ПП необходимо для получения защитной маски требуемой конфигурации при осуществлении процессов металлизации и травления. Наиболее распространены в промышленности сеткографический (офсетной печати) и фото­химический методы.

Офсетная печать

Метод офсетной печати состоит в изготовлении печатной формы, на поверхности которой формируется рисунок слоя. Форма закатывается валиком трафаретной краской, а затем офсетный цилиндр переносит краску с формы на подготовленную поверхность основания ПП

Метод применим в условиях массового и крупносерийного производства с минимальной шириной проводников и зазоров между ними 0,3 ... 0,5 мм (платы 1 и 2 классов плотности монтажа) и с точностью воспроизведения изображения ±0,2 мм.

Сеткографический метод

Сеткографический метод основан на нанесении специальной краски на плату путем продавливания ее резиновой лопаткой (ракелем) через сетчатый трафарет, на котором необходимый рисунок образован ячейками сетки, открытыми для продавливания (рис.3.5). Точность и плотность монтажа аналогичны предыдущему методу.

Сеткографический метод получения рисунка ПП основан на применении специальных кислотостойких быстросохнущих кра­сок, которые после продавливания через трафарет закрепляются на поверхности заготовки в результате испарения растворителя. Основными видами специальных трафаретных красок являют­ся следующие: защитные щелочесмываемые; защитные гальваностойкие, смываемые органическим растворителем (хло­ристым метиленом). Для получения маркированных знаков используются трафаретные пентафталевые краски.

Качество наносимого защитного слоя определяется вязкостью используемых трафаретных красок. Ее оптимальная величина устанавливается исходя из температуры, номера сетки, характера изображения, наличия орошения формы и др. При оптимальном значении вязкости краска не должна самопроизвольно растекаться ни по печатной форме, ни по заго­товке, должна легко и равномерно растекаться под воздей­ствием ракеля и продавливаться сквозь отверстия печатающих элементов формы.

Ракель обычно изготавливают из листовой маслобензостойкой резины толщиной около 8 мм и высотой не ме­нее 25 мм. Тщательно отполированная поверхность ракеля обес­печивает высокое качество.

Заготовка в станках трафаретной печати устанавливается с технологическим зазором 2-3 мм. Увеличение зазора приво­дит к повышению четкости рисунка, но одновременно повышается износ сетки. Постепенный отрыв сетки от заготовки в процессе нанесения рисунка уменьшает и его искажение, и износ сетки. Нанесение защитной краски через сетчатый трафарет осуществляется автоматическим оборудованием, которое включает загрузочное устройство, машину для рихтовки плат, сеткографический станок, сушильную печь, накопитель готовых изделий.

Загрузка ПП в станок происходит посредством ленточного конвейера. Подведенная заготов­ка фиксируется в рабочей зоне на штифтах с точностью ±25 мкм и закрепляется при помощи вакуумной системы. Краскодозирующим устройством краска подается в зону обработки, а ракель продавливает ее через ячейки трафарета. В системе управления ракелем регулируется угол наклона, ско­рость движения, давление и диапазон хода. Время, затрачиваемое на один цикл печатания, составляет 5-7 с. Смена трафарета и настройка станка на новый тип плат производится по контроль­ному шаблону. В станках для одновременного нанесения рисунка на две стороны заготовки ПП устанавливается вертикально.

Закрепление краски на заготовке осуществляется сушкой. Краски с органическими растворителями сушат в туннельных конвейерных печах горячим воздухом при температуре 150-180 °С или под действием ИК-излучения. Краски мгновенной сушки, содержащие мономерно - полимерные композиции и фотоинициатор, закрепляются под воздействием ультрафиолетовых лучей. Однако они имеют не­большой срок хранения и высокую стоимость.

Срок хранения отпечатанных плат в условиях производства составляет 3-5 суток. При больших сроках хранения стано­вится затруднительным удаление краски. Снимают трафаретную краску 3-5%-ным раствором горячей (40-60°С) щелочи в течение 10-20 с. Аналогично промываются сетчатые трафареты после работы.

Изучение ПП:

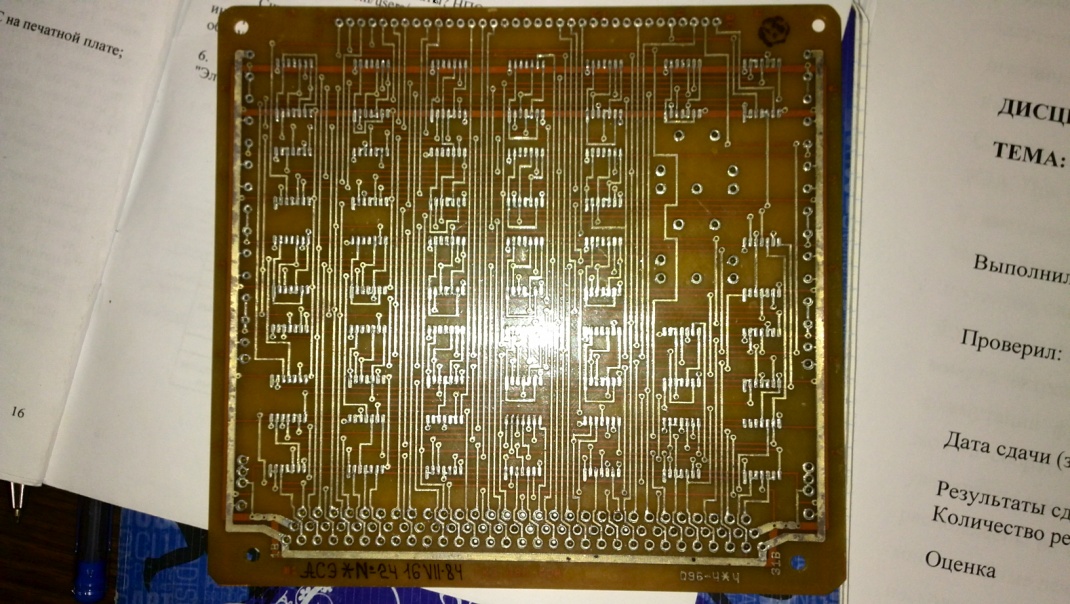

На практике была изучена МПП марки 096-1:

Форма: прямоугольная печатная плата.

Размер: 139*140мм.

Тип ПП: МПП.

Количество слоев: 4.

Вид исходной заготовки: прямоугольный.

Тип диэлектрического основания: стеклотекстолит.

Класс плотности монтажа: 1класс

Количество монтажных и переходных отверстий: переходных 177
