Расчетно-пояснительная записка :

Ι. Введение

1)Описание технологического процесса, характеристика основного технологического оборудования

2)Режимная карта

3)Разработка схем контроля, регулирования. Управление сигнализации и защиты.

4)Регламентная карта

5)Выбор типа питания приборов и средств автоматизации

6)Выбор приборов и средств и средств автоматизации

7)Расчет настроек регулятора. Выбор закона регулирования

8)Заказная спецификация на приборы и средства автоматизации

9)Специальная часть. Список используемой литературы

Ι Ι. Графическая часть

Лист 1-Функциональная схема

Лист 2-Принципиальная схема

Дата выдачи задания: 6.11.2013

Срок окончания проекта:

Преподаватель-руководитель курсового проекта: Бузулуцкая О.Б.

1 Описание технологического процесса, характеристика основного технологического оборудования

Регенеративные колодцы снабжены двумя парами регенераторов, из которых ближайший к рабочему пространству регенератор обязательно должен быть газовым. Верхнюю часть регенеративной насадки выполняют из динаса, нижнюю – из шамотного огнеупора. Газ и воздух подогревают примерно до 800^о С. Колодец работает реверсивно. Сначала топливо и воздух поступают с одной стороны и, нагреваясь в регенераторах, попадают рабочее пространство. Образовавшиеся дымовые газы проходят через другую пару регенераторов и отдают свое тепло огнеупорной насадке. Затем происходит перекидка клапанов и нагреваемые воздух и горючий газ проходят через регенераторы, расположенные с другой стороны. Металл нагревают до 1200–1250^о С, температуру в рабочем пространстве колодцев поддерживают на уровне 1350–1400^о С. Существующие регенеративные колодцы вмещают в себя 6–8 слитков массой 6–7 тонн. Общая тепловая мощность подобных колодцев составляет 20,95–6,44 Мвт (5–5,5*10⁶ ккал/ч), причем доля полезного тепла в рабочем пространстве состовляет 65%. Нагревательные колодцы подобного типа могут работать на чистом доменном газе и на смеси коксового и доменного газов.

В регенеративных нагревательных колодцах в каждой группе предусматривают по четыре ячейки. Большинство нагревательных колодцев работает в значительной мере на слитках горячего посада, температура которого обычно состовляет 750^о С, а иногда достигает и 850–870^о С.

На регенеративных нагревательных колодцах применяют жидкое шлакоудаление. Для этой цели верхние слои подины колодцев выполняют из хромомагнезитового кирпича, не взаимодействующего с окалиной. В стенке колодца делают летку для спуска шлака, у выходного среза которой устанавливают горелку, в которую подают коксовый газ и компрессорный воздух. Применение жидкого шлакоудаления позволяет устранить недостатки, свойственные сухому шлакоудалению, однако при пользовании жидким шлакоудалением неравномерно изнашивается подина колодца и слитки иногда теряют устойчивость.

Нагревательным колодцам регенеративного типа свойственны два основных недостатка: неравномерность нагрева металла и сложность автоматического регулирования процесса нагрева.

2 Режимная карта

№ п/п	Место отбора параметра	Наименование параметра	Единица измерения	Рабочее и предельное значение
1	Рабочее пространство	Температура	⁰С	1350-1400
2	Перед регенератором газа	Температура	⁰С	800-1150
3	Перед регенератором воздуха	Температура	⁰С	750-1150
4	Под крышкой рабочего пространства	Давление	кПа	10-30
5	В газопроводе природного газа	Давление	кПа	1000
6	Перед металлическим рекуператором	Разрежение	Па	500
7	Воздух	Расход	м3/ч	330
8	Природный газ	Расход	м3/ч	1300
9	Продукты сгорания из рабочего пространства	Концентрация	%СО2	-5

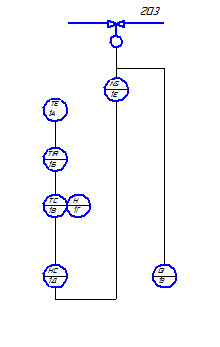

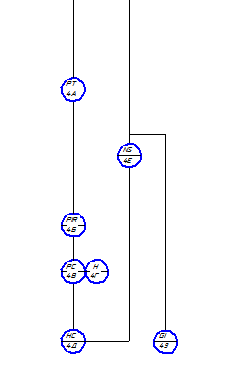

3 Разработка схем контроля, регулирования, управления, сигнализации и защиты

Н епрерывный контроль и регулирование

Температуры рабочего пространства колодца

Д ля нагрева металла до 1200 –1250 ⁰С

Непрерывный контроль температуры

Перед регенератором газа. Отдает свое тепло

Огнеупорной насадке и поступает в рабочее

Пространство.

Непрерывный контроль температуры

Перед регенератором воздуха. Отдает свое

Тепло огнеупорной насадке и поступает в

Рабочее пространство

Д авление под крышкой рабочего пространства.

Контроль и регулирование давления для

Поддержания температуры в рабочем

Непрерывный контроль в газопроводе

Природного газа.

Непрерывный контроль

Разряжения перед металлическим

Рекуператором.

Н епрерывный контроль и регулирование расхода воздуха и природного газа в регенераторах.

Непрерывный контроль концентрации воздуха

Рабочего пространства.
