Расчет ведем по 2-ой схеме.
Подбор сваи в кустовом свайном фундаменте под центрально-нагруженную колонну сеч.1-1.
1.Задаемся количеством свай и а*в(размер поперечного сечения)
n = 4 шт.; a x b = 0,4 x 0,4 м2.
Конструируем ростверк.
Для
забивания свай погружают их без выемки
грунта минимальное расстояние между
осями 3d.
3.Определяем значение допускаемой нагрузки, приходящуюся на одну сваю:
,
кН
кН
4.Определяем требуемую несущую способность сваи:
;
где
- коэффициент надежности, зависящий от
способа определения несущей способности
сваи.
5.Изменяя
длину сваи, а при необходимости a
x
b
и кол-ва свай подбираем такие значения
параметров сваи, при котором выполняется
условие
-
меньшее значение несущей способности
по грунту.
6.
Проверяем условие
:
.
7.Условие экономичности:
.
Решение экономичное.
Подбор кол-ва свай в ленточном свайном фундаменте под центрально-нагруженную несущую стену. Сечении 2-2.
Задаемся количеством свай на 1 п.м. Задаемся шагом свай-3d-6d=а. Задаемся размерами поперечного сечения:
n=1,1 ; a x b = 0,3 x 0,3 м2

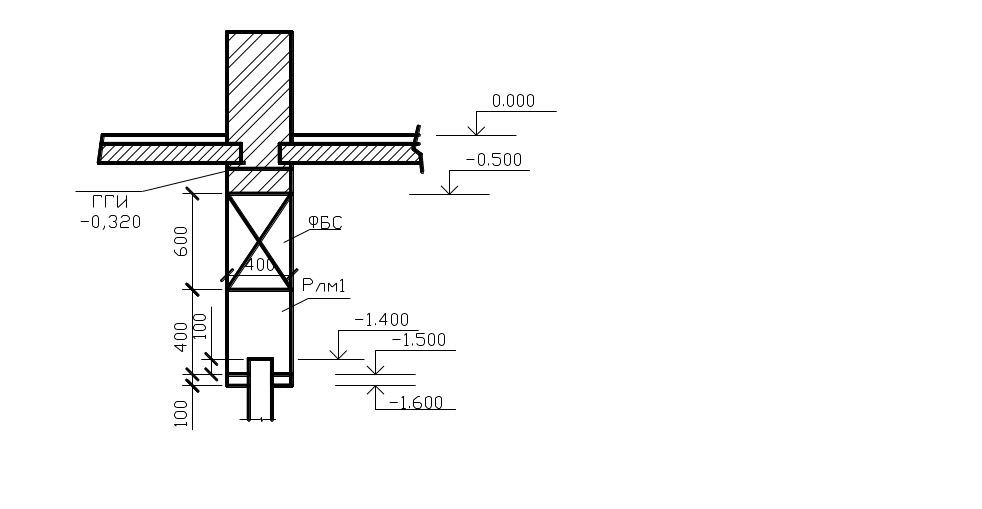

2. Конструируем ростверк .
3. Определяем дополнительную нагрузку, приходящуюся на одну сваю:
4.Определяем требуемую несущую способность сваи по грунту:
;
5. Изменяя длину сваи, а при необходимости a x b и кол-ва свай подбираем такие значения параметров сваи, при котором выполняется условие - меньшее значение несущей способности по грунту.
6.Проверяем условие :
.
7.Проверяем экономичность принятого решения:
.
Решение экономичное.
Сечение 5-5.
1. Задаемся количеством свай на 1 п.м. и размерами поперечного сечения:
n =0,83 ; a x b = 0,4 x 0,4 м2, l = 14 м

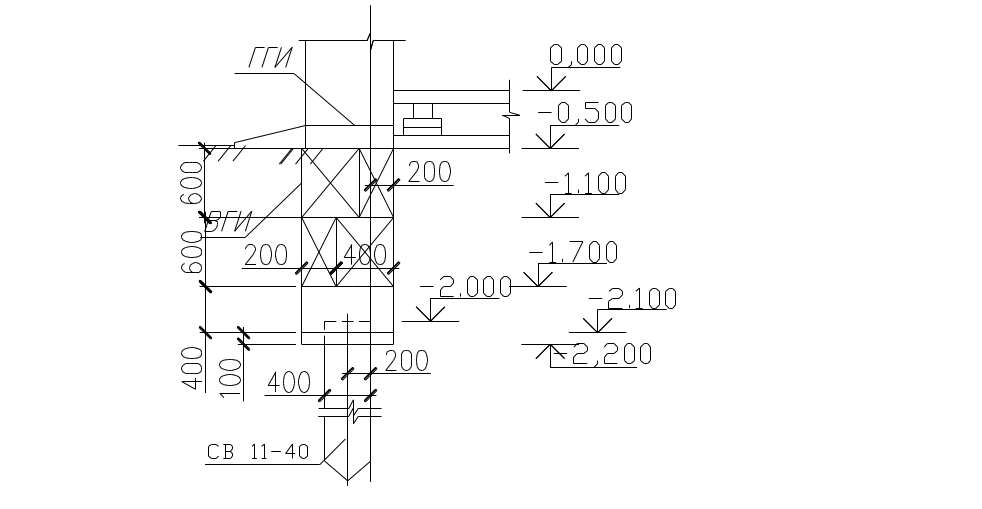

2. Конструируем ростверк.
3.
Определяем дополнительную нагрузку,
приходящуюся на одну сваю:
4.Определяем требуемую несущую способность сваи по грунту:
;
5. Изменяя длину сваи, а при необходимости a x b и кол-ва свай подбираем такие значения параметров сваи, при котором выполняется условие - меньшее значение несущей способности по грунту.
6.Проверяем условие :
.
7.Проверяем экономичность принятого решения:
.
Решение экономичное.
Сечение 3-3.
1. Задаемся количеством свай на 1 п.м. и размерами поперечного сечения:
n=0,95 ; a x b = 0,35 x 0,35 м2, l = 11 м.

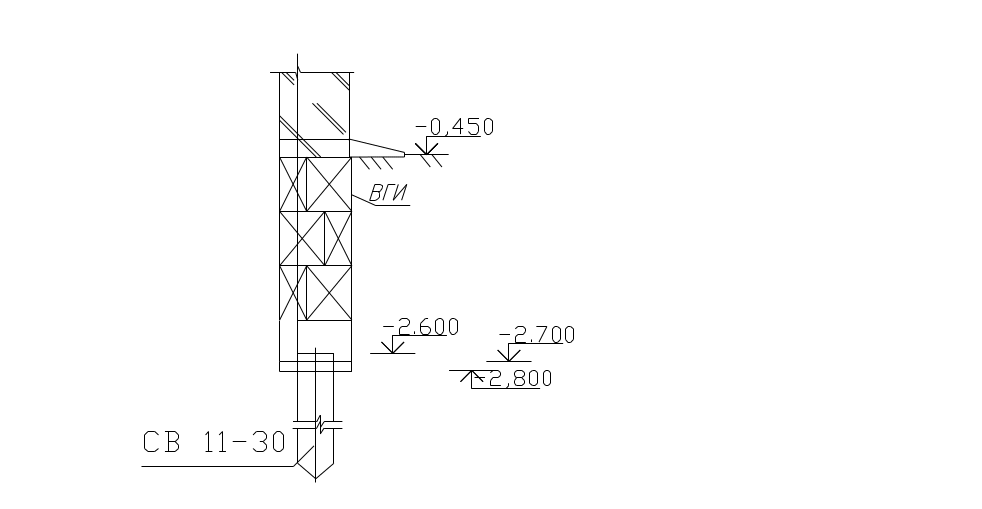

2. Конструируем ростверк.
3.Определяем дополнительную нагрузку на одну сваю:
,
4. Определяем требуемую несущую способность сваи по грунту:
;
5. Изменяя длину сваи, а при необходимости a x b и кол-ва свай подбираем такие значения параметров сваи, при котором выполняется условие - меньшее значение несущей способности по грунту.
6.
Проверяем условия
.
Условие выполняется.
6. Проверяем экономичность принятого решения:
.
Решение экономичное.
Сечение 4-4.
Подбор кол-ва свай в ленточном свайном ф-те под внецентренно-нагруженную несущую стену 4-4.
Задаемся количеством свай на 1 п.м. и размерами поперечного сечения:
n = 1,1 ; a x b = 0,3 x 0,3 м2, l = 11 м
Конструируем ростверк.
Определяем допускаемую нагрузку на одну сваю:
=1,0.
-коэф. учитавыющий внецентренное загружение
Определяем требуемую несущую способность сваи по грунту:
;
Изменяя длину сваи, а при необходимости a x b и кол-ва свай подбираем такие значения параметров сваи, при котором выполняется условие - меньшее значение несущей способности по грунту.
Проверяем условия
Условие выполняется.
Проверяем экономичность принятого решения:
.
Решение экономичное.
