2. Сбор нагрузок в характерных сечениях.

2.1 Общие положения.

Сбор нагрузок для проектируемого сооружения ведется на обрез фундамента в характерных сечениях, указанных в задании. При сборе нагрузок учитываются указания и рекомендации СНиП. Сбор нагрузок выполняется на основное сочетание нагрузок. Для упрощения расчетов при сборе нагрузок учитываются только наиболее характерные виды вертикальных нагрузок. Ветровая нагрузка не учитывается. Расчетные значения нагрузок по 2-м группам предельных состояний определяются по формуле:

- расчетное значение любого вида нагрузки,

где x_n - нормативное значение соответствующей нагрузки, определяется расчетом по формулам;

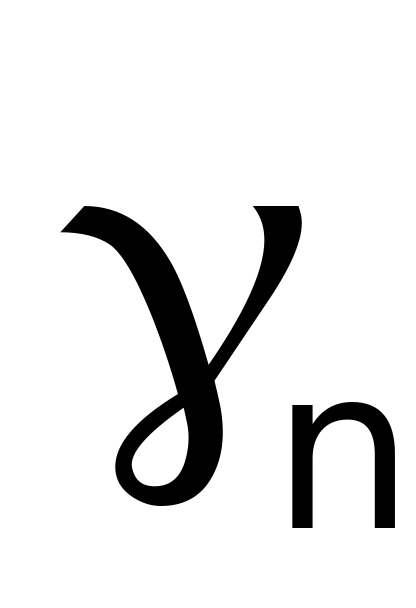

- коэффициент надежности по нагрузке, определяется по указаниям.

При определении расчетного значения нагрузки учитывают класс ответственности здания введением коэффициента . Проектируемое сооружение относится ко II классу ( =0,95). При определении расчетных значений временных нагрузок их значения принимаются с коэффициентом сочетания нагрузок =0,9.

;

;

Коэффициент, учитывающий одновременность загруженности перекрытий не используется.

Расчет производится в табличной форме.

Сбор нагрузок на столбчатый фундамент производится на 1 м² площади подошвы, а на ленточный фундамент на 1 погонный метр длины фундамента.

Сбор нагрузок учитывает следующие объемно-планировочные и конструктивные особенности сооружения:

• плиты перекрытия и покрытия приняты с опиранием по 2-м сторонам, одинаковые.

• стены подвалов устраиваются из сборных бетонных фундаментных блоков.

2.2 Определение расчетных значений нагрузок.

Рис. 2.1. Конструктивный план для сбора нагрузок.

3. Расчет фундаментов мелкого заложения на естественном основании по предельным состояниям.

Расчёт по II предельному состоянию по деформациям.

3.1 Подбор площади подошвы фундамента. Определяем требуемую площадь подошвы фундамента.

- сумма нагрузок на обрез фундамента по II предельному состоянию (Кн);

- расчетное сопротивление несущего слоя грунта (1 слой-несущий), (кПа);

d- глубина заложения подошвы фундамента (м);

- осредненное значение удельного веса материала фундамента и грунта уступках, ( ).

3.1 .1 Расчет столбчатого центрально-наружного фундамента.

Сечение 1-1. Подбор площади подошвы входит в группу (подошвы) расчётов по II предельному состоянию.

1. Схема расчёта фундамента и определение его предварительной глубины заложения.

3.1. Расчетная схема столбчатого центрально-нагруженного фундамента.

1.Определяем требуемую площадь подошвы фундамента:

где суммарная расчетная нагрузка на фундамент по II п.с. (табл. 2.1),

значение расчетного сопротивления грунта,

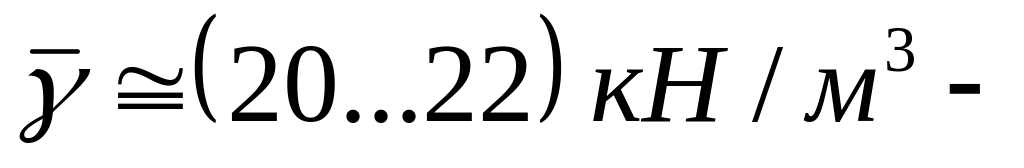

усредненное значение удельного веса материала фундамента и грунта на его уступах,

глубина заложения фундамента.

2.Определяем требуемые размеры подошвы фундамента:

3.Уточняем размеры подошвы фундамента, исходя из модульных размеров:

- ширина подошвы ф-та (уточнение)

4.Определяем расчетное сопротивление грунтов основания по формуле СНиП 2.02.01-83* «Основ. зданий и сооружений»:

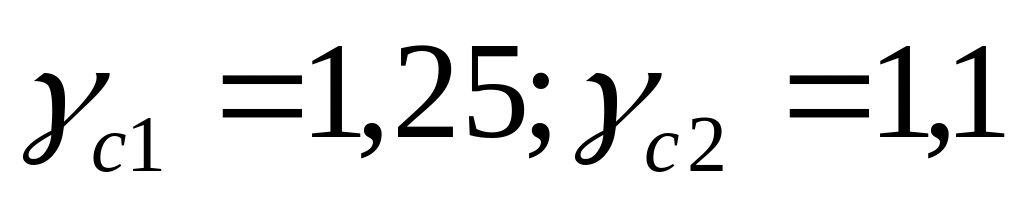

где - коэффициенты условий работы грунтового основания и здания во взаимодействии с основанием, определяемые по табл. 3;

к=1, если прочностные хар-ки грунта определены по результатам полевых или лабораторных испытаний.

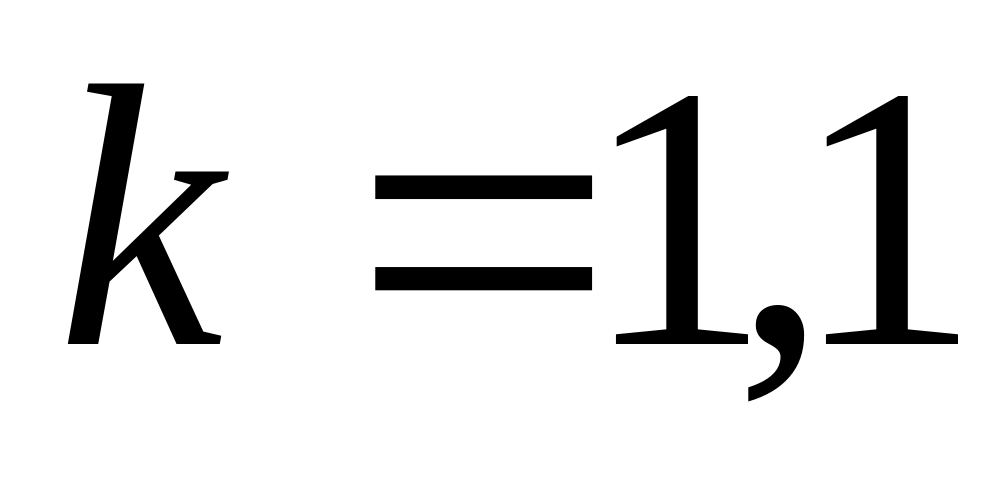

- коэффициент надежности, принятый равным 1,1 т.к. прочностные характеристики грунта приняты по табл. СНиП;

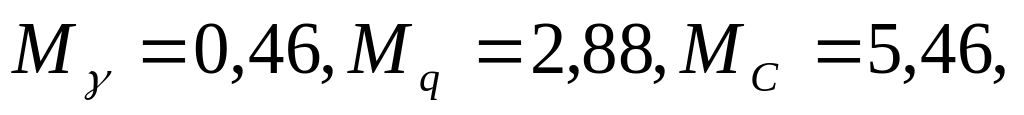

- коэффициенты, принимаемые по табл. 4 в зависимости от расчетного значения угла внутреннего трения несущего слоя.

- коэффициент, при ширине подошвы ф-та ; - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента [ ];

При наличии подземных вод определяется с учётом взвешенного и насыщенного действия воды.

- осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента;

При наличии подземных вод определяется с учётом взвешенного и насыщенного действия воды.

С_II = 10,02 кПа - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента;

1м - глубина заложения подошвы фундамента бесподвальных зданий от уровня планировки;

5. Определяем среднее давление, действующее под подошвой фундамента:

,

где

6. Проверяем условие :

Условие не выполняется, значит увеличиваем размеры подошвы фундамента и повторить расчёт с 3 пункта.

3. Уточняем размеры фундамента

4. Находим значение расчетного сопротивления грунтов основания:

5. Определяем среднее давление, действующее под подошвой фундамента:

6. P<R.

283,26 кН/м² < 199,38 кН/м².

Условие не выполняется, значит увеличиваем размеры подошвы фундамента и повторить расчёт с 3 пункта.

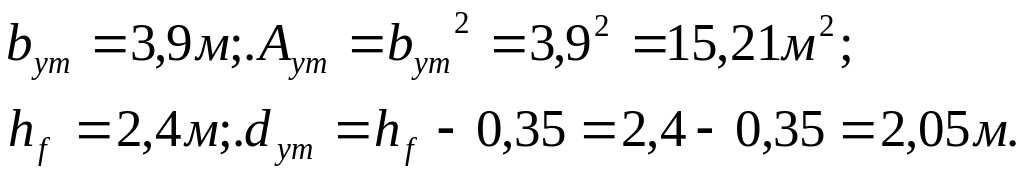

3. Уточняем размеры фундамента

4. Находим значение расчетного сопротивления грунтов основания:

5. Определяем среднее давление, действующее под подошвой фундамента:

6. P<R.

219,8 кН/м² < 221,33 кН/м².

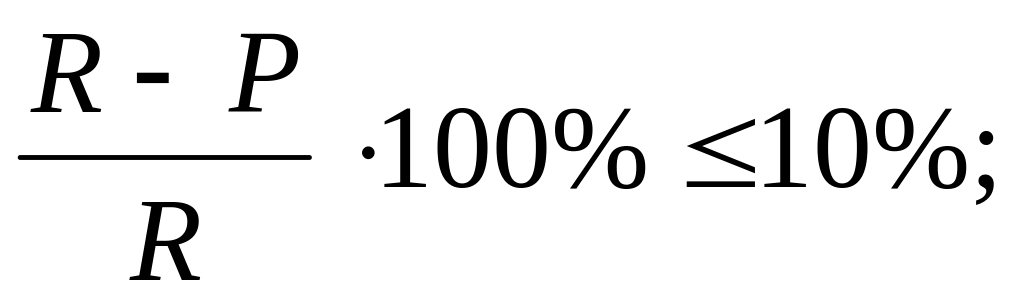

7.Проверяем экономичность принятого решения:

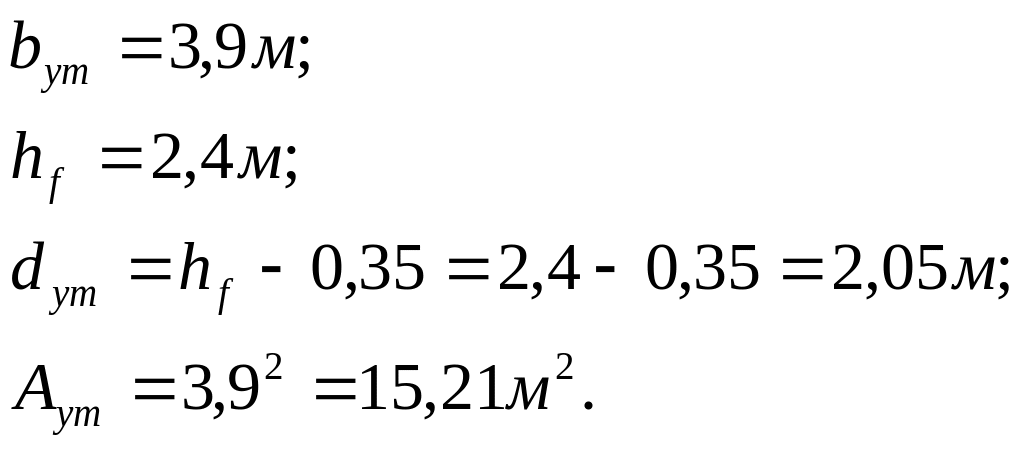

Принимаем:
