2. Несвязаные грунты.

ИГЭ3

Песок, т.к. большая часть частиц диаметром менее, чем 2 мм.

3. По гранулометрическому составу, табл.1

Нижний слой песок мелкий d > 0,1 мм процент массы воздушного сухого грунта > 75%.

4. По степени влажности зависит от S_r, табл. 2: влажный S_r=0,61 0,5< S_r £ 0,8.

5. По плотности сложения, табл. 3: песок гравелистый, крупный и средней крупности; средней плотности l=0,66 0,55 £ l £ 0,7.

6. По степени неоднородности песков

табл.4

; песок неоднородный.

Вывод: ИГЭ 1 – Глина, полутвердая, ненабухающая, непросадочная.

ИГЭ 2 – Суглинок, тугопластичная, ненабухающая, непросадочная.

ИГЭ 3 – Песок, мелкий, влажный, средней плотности, неоднородный.

1.4 Определение нормативных значений и показателей, характеризующих механические свойства грунта.

С- удельное сцепление грунта [кПа] прочностные хар-ки грунта

φ- угол внутреннего трения угла [град]

E -модуль деформации [мПа] деформационные хар-ки грунта

-показатель сжимаемости [Мпа^-1]

К_ф - коэффициент фильтрации грунта [м/сут]

Существуют 2 способа определения прочностных и деформационных хар-к.

1.Непосредственное испытание в полевых или лабораторных условиях.

2.Косвенный метод.

Нормативные значения механических характеристик грунтов на стадии проектирования допускается определять по таблицам СНиП 2.02.01-83* «Основания зданий и сооружений».

Для определения нормативных показателей механических свойств грунтов воспользуемся таблицами 1-3 прил. 1 СНиП 2.02.01-83*.

Для нахождения С, φ, Е песчаных грунтов воспользуемся таб.1 прил.1.

В таблице даны среднестатистические данные и если в таблице значения отсутствуют, то это не значит, что данные хар-ка отсутствует. Просто необходимо испытать данный грунт в полевых или лабораторных условиях.

ИГЭ 3

С_n=1,4

j_n=22,4

Е=19,6 [мПа]

Для пылевато-глинистых грунтов прочностные показатели φ, С, Е определяем по табл. 2 прил. 1, для песчаных грунтов по табл. 1 прил.1. Модуль деформации Е определяем по табл.3, прил.1.

ИЭГ 1 (глина)

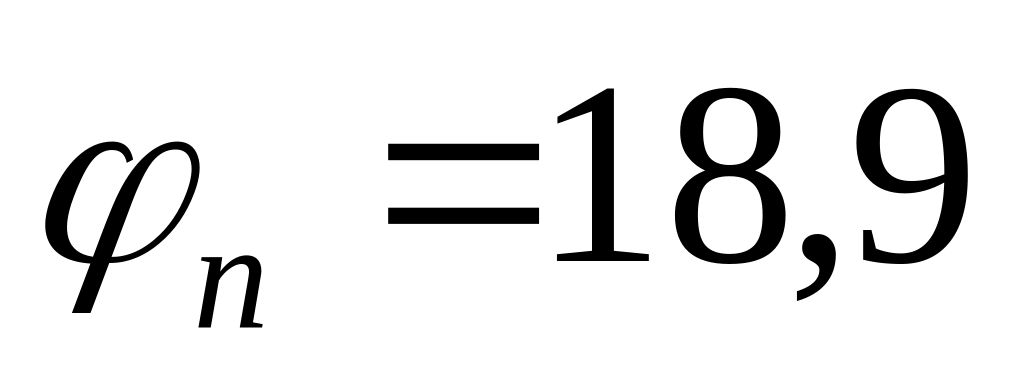

С_n = 10,5, , Е = 16,8 МПа.

ИЭГ 2 (глина)

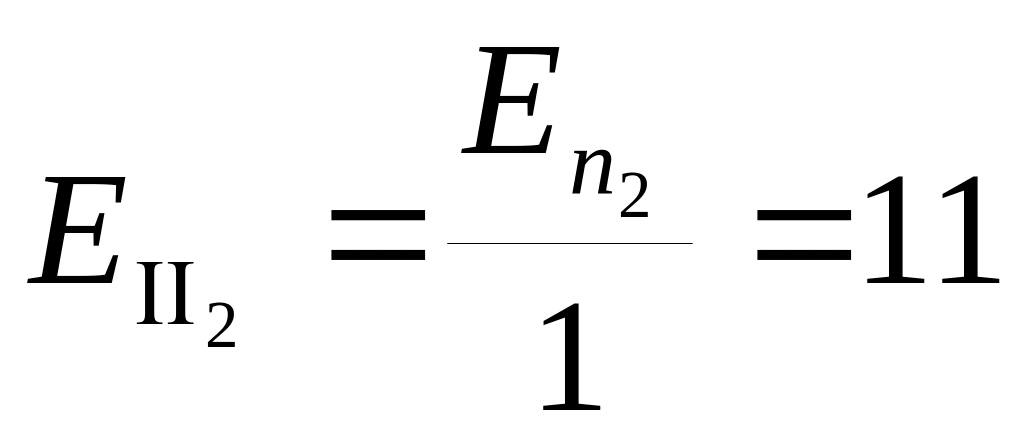

С_n = 9 , , Е = 11 МПа.

Значения показателя сжимаемости :

-коэф. зависит от вида грунта.

Нормативные значения коэффициента фильтрации определяются по данным справочника «Основания, фундаменты и подземные сооружения» Е.А.Сорочан.

-глина

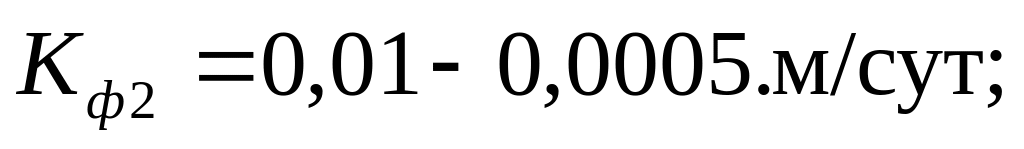

-суглинок

-песок мелкий.

1.5 Определение условного значения сопротивления грунтов основания .

Значение R₀ определяется в соответствии с СНиП 2.02.01-83* «Основания зданий и сооружений» по табл. 1-6 прил. 3. (справочник таб.4-5).

ИГЭ 1 глина

ИГЭ 2 глина

ИГЭ 3 песок

1.6 Составление сводной ведомости нормативных значений физико-механических характеристик грунтовых свойств.

1.7 Определение расчетных значений физико-механических характеристик грунта.

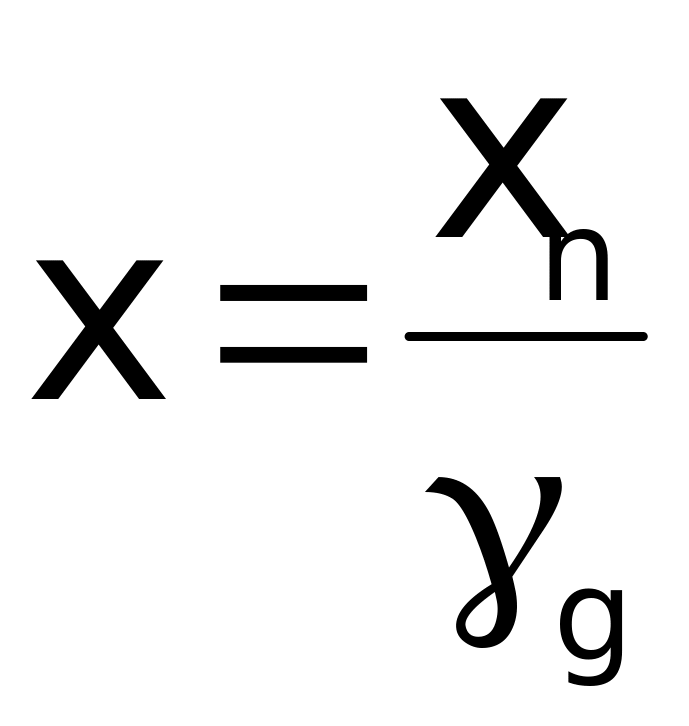

Определение расчетных значений физико-механических характеристик грунта производится в соответствии со СНиП 2.02.01-83* по формуле:

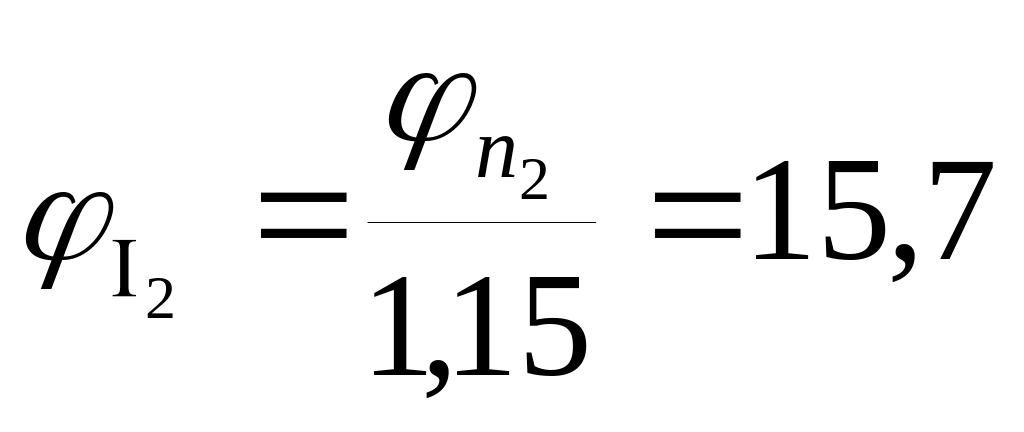

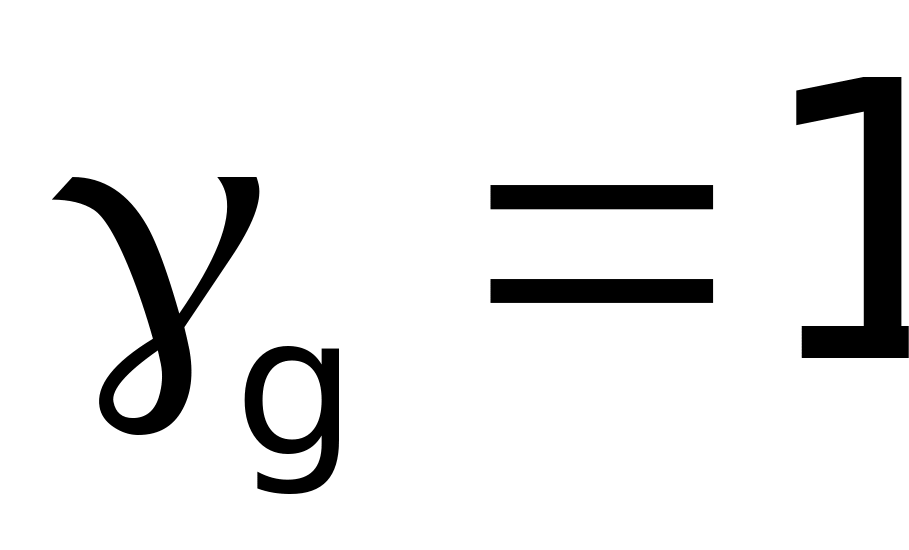

В расчетах основания по деформациям для всех грунтовых характеристик .

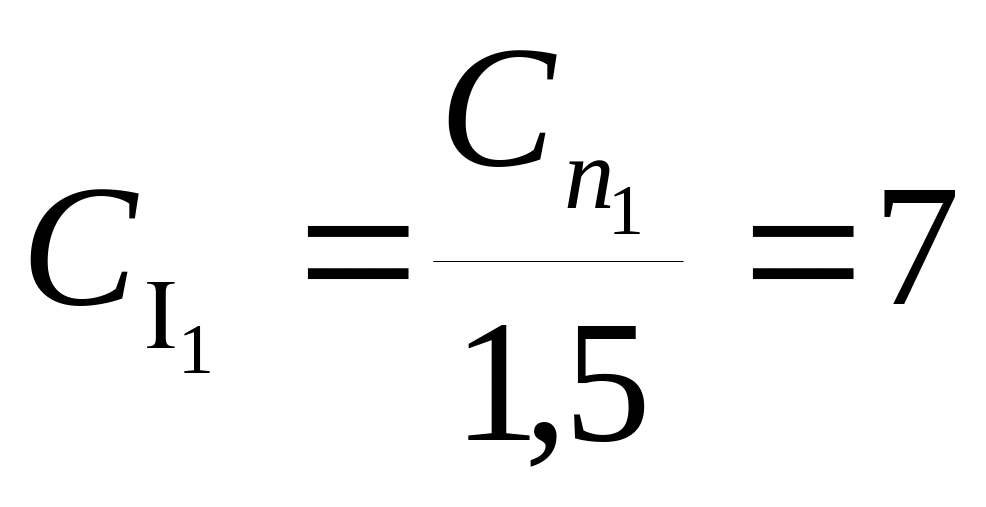

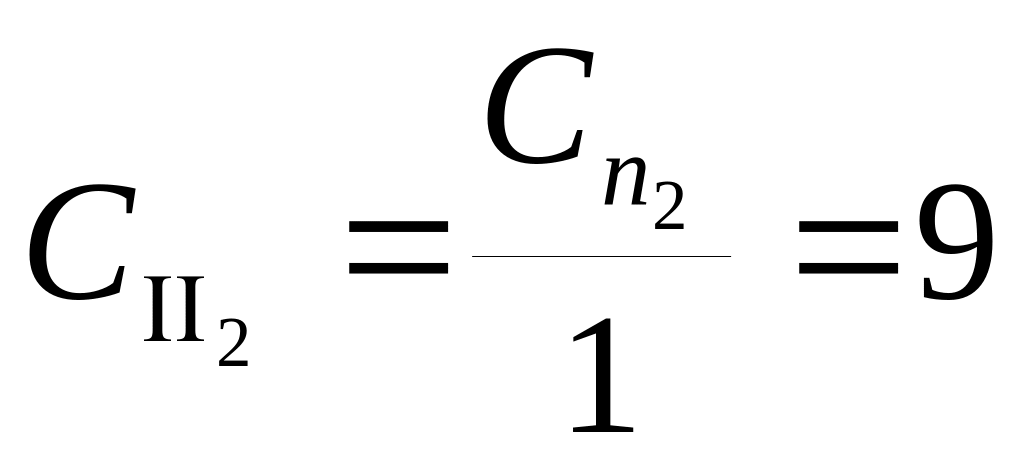

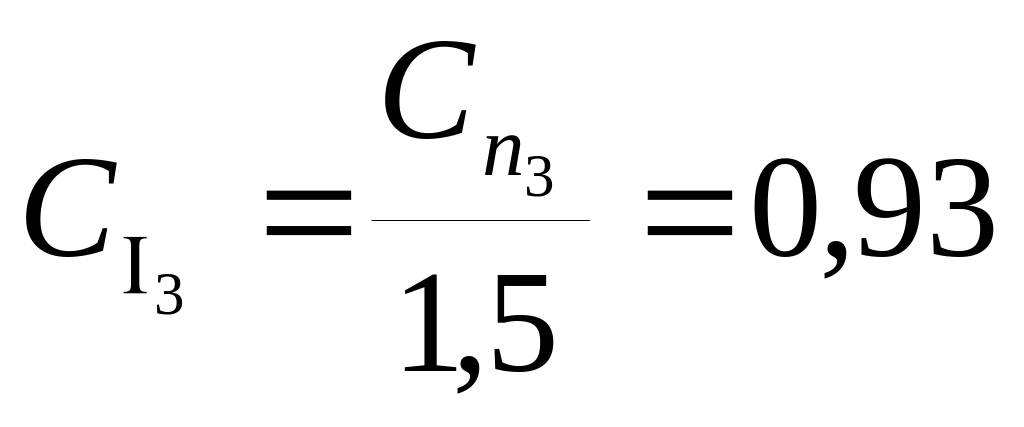

В расчетах основания по несущей способности, при определении удельного сцепления:

Значения основных показателей грунтов представлены в табл. 1.3.

Таблица 1.3. Расчетные значения основных физико-механических свойств грунта.

№ ИГЭ	Наименование грунта	Характерис-тика грунта	Усл. обоз.	Ед. изм.	Нормативное значение характе-ристики	Расчетное значение
						Для расчета по II пред. сост.	Для расчета по I пред. сост.
1	2	3	4	5	6	7	8
ИГЭ 1	Глина-полутвердая, ненабухающая, непросадочная	Удельное сцепления грунта	C	кПа	Cn1=10,5
		Угол внутреннего трения		град.	n1=18,9

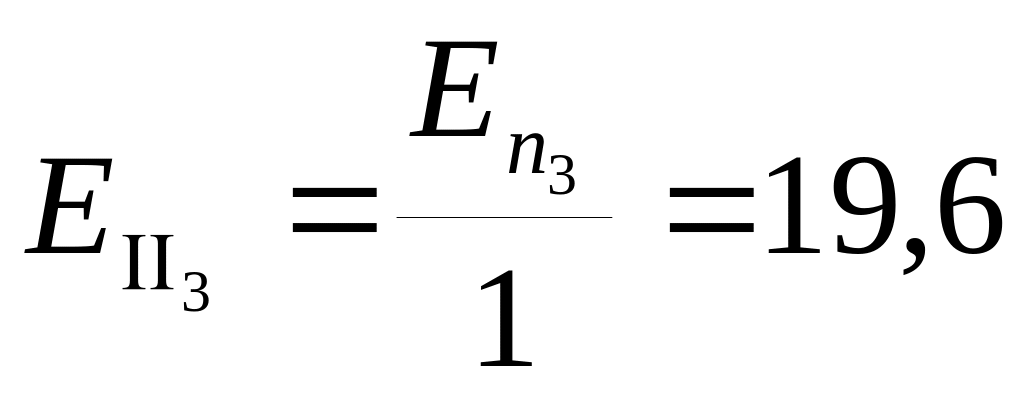

		Модуль деформации	E	МПа	En1=16,8		-
		Удельный вес грунта		кН/м3	n1=19,6
ИГЭ 2	Суглинок-тугопластичная, ненабухающая, непросадочная	Удельное сцепления грунта	C	кПа	Cn2=9
		Угол внутреннего трения		град.	n2=18
		Модуль деформации	E	МПа	En2=11		-
		Удельный вес грунта		кН/м3	n2=18,6
ИГЭ 3	Песок мелкий, влажный, средней плотности, неоднородный.	Удельное сцепления грунта	C	кПа	Cn3=1, 4
		Угол внутреннего трения		град.	n3=22,4
		Модуль деформации	E	МПа	En3=19,6		-
		Удельный вес грунта		кН/м3	n3=18,5
