1.4 Объемно – планировочное решение
Главный корпус производственно-эксплуатационной базы газового хозяйства состоит из АБК и производственной части здания, размеры АБК в осях 1 – 3 12,0 м, А – Л 42,0 м, производственная часть здание в осях 3 – 11 42,0 м, Б – К 36 м . С шагом колонн 6 м. АБК трехэтажное с высотой этажа на отметке плюс 3,300 м. Общая высота АБК на отметке плюс 10,9 м. Высота промышленного здания на отметке плюс 9,1 м. Главный вход в здание расположен в осях И – К . Так же есть запасной выход в осях 2 - 3.
Эвакуация из здания предусмотрена через лестничные клетки. Имеющие выходы непосредственно наружу. Двери открываются по направлению пути эвакуации.
Здание оборудовано хозяйственно-питьевым водоснабжением, канализацией, отоплением, вентиляцией, газоснабжением, электроосвещением и слаботочными устройствами (радио, телефон, телевидение).
1.5 Конструктивная схема здания
Основой конструктивного решения административно-бытового корпуса является сборный железобетонный каркас серии 1.020/83, запроектированный по связевой системе. Жесткость здания в горизонтальном направлении обеспечивается жестким диском из плит покрытия, а вертикальная жесткость обеспечивается крестовыми связями по колоннам, а также вертикальными диафрагмами жесткости. Основной конструктивного решения производственного здания является сборный железобетонный каркас с покрытием из плоских элементов и состоит из поперечных рам, образованных защемленными в фундаментах колоннами и шарнирно опирающимися на колонны балками. В продольном направлении рамы связаны стальными связями. Жесткий диск образуют плиты покрытия, приваренные к балкам с последующим замоноличиванием.
1.5.1 Фундаменты и фундаментные балки
За относительную отметку 0.000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 135,42 м.
По конструктивному решению фундаменты административно-бытового корпуса под колонны каркаса приняты отдельно стоящими стаканного типа, по серии 1020-1/83, монолитные, из бетона класса В15.
Определение глубины промерзания грунта по формуле
Нзф = mt × Hпр + 0,2 (1)
Нзф = 0,7 × 2,1 + 0,2 = 1,8 м
где mt – коэффициент принимаемый по снип
Нпр – нормативная глубина промерзания
Глубина заложения, ориентировочно с учетом глубины промерзания и влияния теплового режима здания на глубину промерзания грунта принята
1,8 м. Размеры подошвы фундамента 1,8×1,8 м. Армирование фундамента выполняется плоскими арматурными сетками из арматуры класса А-III. Подошва фундаментов располагается на щебеночной подготовке толщиной 100 мм. По периметру наружных стен устраивается отмостка шириной 1 м.
Фундаменты под колонны производственной части здания приняты монолитные, железобетонные, стаканного типа по серии 1.412-3 выпуск 1,2.
Высота фундамента 1,8 м, принята с учетом глубины промерзания грунтов. Зазор между гранями колонны и стенами стакана принят по верху 75мм, по низу 50 мм. Небольшой уклон стенок стакана упрощает распалубку. Заливка стаканов после установки колонн производится бетоном класса В15 на мелком заполнителе.

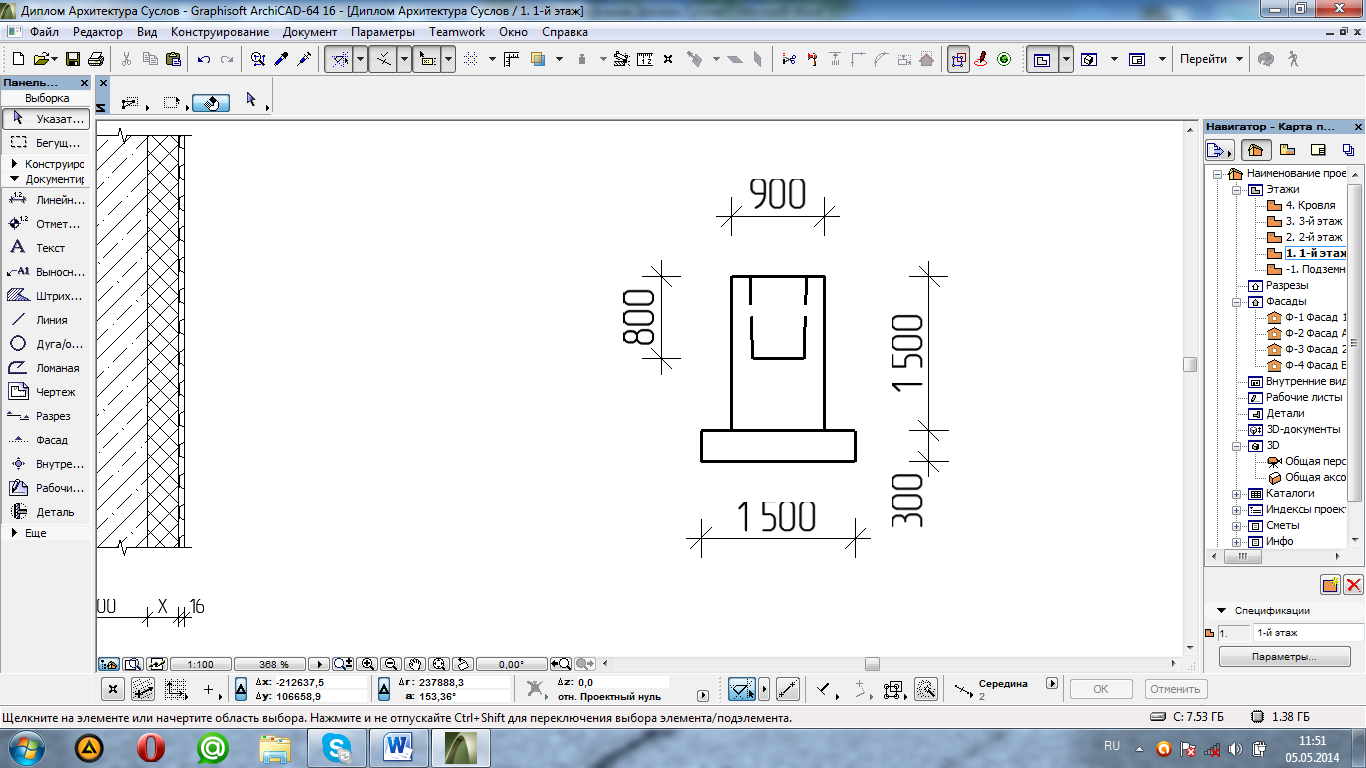

Рисунок 1.1 – Фундамент под колонну
Все конструкции, соприкасающиеся с грунтом, обмазать горячим битумом за 2 раза. Гидроизоляцию наружных поверхностей блоков стен подвала выполнить из цементного раствора М150.
Фундаментные балки административно-бытового корпуса приняты по серии 1.030 -1, длиной в осях 6м и 3м. Класс бетона балок В 25, продольная рабочая арматура класса АIII.
Для опирания фундаментных балок производственного корпуса устраиваются бетонные подушки сечением 0,3×0,6 м с обрезом на отметке минус 0,65 м. Фундаментные балки используются для опирания панелей стен. Фундаментные балки приняты сборные железобетонные по серии 1.415-1 выпуск 1, двух типоразмеров. Сечение балки показано на рисунке 1.2. По верху балки устраивается горизонтальная гидроизоляция из слоя цементного раствора состава 1:3, толщиной 30 мм, поэтому верх балок принимают на 30 мм ниже уровня чистого пола.
Рисунок 1.2 – Сечение фундаментной балки
Балки ФБ-6-12 весом 1,5 т, расход бетона В15 - 0,57 м3, расход арматуры 44 кг, длина балки 5050мм. Балки ФБ-6-14 весом 1,3 т, расход бетона В15 - 0,53м3, расход арматуры 34 кг длиной 4450 мм, устанавливаются у торцовых стен.
Предусматривается обязательная обмазочная гидроизоляция битумом боковых поверхностей фундаментов и фундаментных балок и уплотнение фундаментных балок подсыпкой шлака.
1.5.2 Колонны
Сечение колонн производственно здания принято 400×400мм. Колонны марки К72-5 имеют общую высоту 5600 мм, масса колонн 1,7 т, изготовлены из бетона В20, расход бетона 0,67 м3, расход стали 148 кг.
Колонны фахверка приняты такими же, как и колонны крайнего ряда, т.е. сечением 300×300 мм, длиной 5500 мм, которые устанавливаются в торцах здания.
Колонны административно-бытового корпуса приняты по серии 1.020-1/83, сечением 300×300 мм, высотой на все здание. Общая высота колонны составляет 10750 мм Класс бетона В20, продольная рабочая арматура класса
А-III.
1.5.3 Ригели
Ригели административного корпуса приняты по серии 1.020-1/83, для шага 3 и 6 м, таврового сечения, высотой сечения 450 мм. Бетон класса В35, продольная рабочая арматура класса А-III (ненапрягаемая) и А-V (напрягаемая).
1.5.4 Конструкции покрытия и перекрытия
В качестве конструкций покрытия административно-бытового корпуса приняты многопустотные плиты по серии 1.020-1/83, укладываемые на полки ригелей. После укладки плит выполняется заливка швов бетоном на мелком заполнителе М200.
В качестве покрытия производственного корпуса применены металлические фермы для пролета 18 м.. По металлическим фермам укладываются ребристые железобетонные плиты покрытия 3х6 м.
1.5.5 Стены и перегородки
В качестве стенового ограждения административно-бытового корпуса приняты сборные панели толщиной 300 мм по серии 1.020-1. Панели стен представляют собой плоскую однослойную конструкцию из керамзитобетона с плотностью ρ=500кг/м3. Толщина панелей 300 мм. Применены стеновые панели длиной 6 м и 3 м. По назначению в стене здания панели разделяются на рядовые, перемычки, подкарнизные, парапетные, угловые и простеночные.
Панели стен производственного корпуса приняты по серии 1.423-3, выпуск 1. Панели стен представляют собой плоскую однослойную конструкцию из керамзитобетона с плотностью ρ=500кг/м3. Толщина панелей 300 мм. Применены стеновые панели длиной 6 м. По назначению в стене здания панели разделяются на рядовые, перемычки, подкарнизные, парапетные, угловые и простеночные. В проекте приняты панели высотой сечения 0,6 м,
1,5 м и 1,2 м.
Нижняя панель первого яруса опирается на фундаментную балку по слою гидроизоляции из цементно-песчаного раствора толщиной 30 мм. Раскладку панелей по высоте производят таким образом, чтобы один из горизонтальных швов располагался на 0,6 м ниже верха колонны. Панели торцовой стены крепятся к железобетонным фахверковым колоннам.
Заполнение швов панельных стен осуществляется упругими синтетическими прокладками шириной 60-80 мм и герметизирующими мастиками. Толщина швов фиксируется жесткими прокладками 200×200 мм, размещенными по краям панели. Синтетические материалы и герметизирующие мастики компенсируют возможное изменение толщины межъярусных швов.
Для защиты стен от атмосферного увлажнения и придания им декоративного вида на наружные поверхности панелей в заводских условиях нанесен отделочный слой.
Внутренние перегородки толщиной 120 мм выполнены из глиняного кирпича марки КРП 100 (1480) 15 по ГОСТ 930 – 80 на растворе марки М50.
В таблице 1.3 приведена спецификация железобетонных конструкций.
Таблица 1.3 - Спецификация железобетонных конструкций
Марка поз. |
Обозначение |
Наименование |
Кол. |
Масса, т
|
Объем м3 |
Длина |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Колонны |
||||||
К-1 |
1.020-1/83 |
3КВД 3.33-1.3 |
28 |
2,52 |
1,01 |
10750 |
К-2 |
1.412.1-5 |
К48-10 |
30 |
1,7 |
0,67 |
5600 |
КФ |
1.412.1-5 |
КФ7-1 |
10 |
1,25 |
0,50 |
5500 |
Ригели |
||||||
Р-1 |
1.020-1/83 |
РОП 4.57-45 |
12 |
2,07 |
0,83 |
5660 |
Р-2 |
1.020-1/83 |
РДП 4.57-40Ат |
5 |
2,60 |
1,04 |
5660 |
Р-3 |
1.020-1/83 |
РДП 27-40 |
4 |
1,18 |
0,47 |
2660 |
Р-4 |
1.020-1/83 |
РОП 27-40 |
4 |
0,94 |
0,38 |
2660 |
Плиты перекрытия и покрытия |
||||||
П-1 |
1.412.1-5 |
ПАIУ/3×6 |
84 |
3 |
1,23 |
5970 |
П-2 |
1.020-1/83 |
ПК.56.9-4АтIУС |
12 |
1,7 |
0,68 |
5650 |
П-3 |
1.020-1/83 |
ПК.12-4АтIУС |
114 |
2 |
0,80 |
5650 |
П-4 |
1.020-1/83 |
ПК.56.15-4АтIУ |
48 |
2,6 |
1,04 |
5650 |
Продолжение таблицы 1.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||||||
Панели стеновые |
||||||||||||
ПС-1 |
1.020-1/83 |
ПС 60.15.3, 0-3 Я |
34 |
2,61 |
2,66 |
6000 |
||||||
ПС-2 |
1.020-1/83 |
ПС 60.18.3, 0-3 Я |
6 |
3,23 |
3,2 |
6000 |
||||||
ПС-3 |
1.020-1/83 |
ПС 60.9.3, 0-3 Я |
8 |
1,62 |
1,59 |
6000 |
||||||
ПС-4 |
1.020-1/83 |
ПС 30.18.3, 0-3 Я |
7 |
1,61 |
1,6 |
3000 |
||||||
ПС-5 |
1.020-1/83 |
ПС 30.9.3, 0-3 Я |
2 |
0,8 |
0,79 |
3000 |
||||||
ПС-6 |
1.020-1/83 |
2ПС 6.18.3,0 - Я |
28 |
0,32 |
0,31 |
600 |
||||||
ПС-7 |
1.020-1/83 |
2ПС 12.18.3,0 - Я |
31 |
0,64 |
0,63 |
1200 |
||||||
ПС-8 |
1.020-1/83 |
3ПС 51.90.30 - Я |
4 |
0,19 |
0,19 |
510 |
||||||
ПС-9 |
1.020-1/83 |
3ПС 51.180.30-Я |
12 |
0,39 |
0,39 |
510 |
||||||
ПС-10 |
1.020-1/83 |
3ПС 51.150.30-Я |
12 |
0,33 |
0,32 |
510 |
||||||
ПС-11 |
1.412.1-5 |
ПС 600. 12. 30-1 |
95 |
2,5 |
2,12 |
6000 |
||||||
ПС-12 |
1.412.1-5 |
ПС 600. 18. 30-1 |
2 |
3,8 |
3,19 |
6000 |
