12. Оборудование для измельчения крупной щепы

Крупная щепа, отделяемая на сортировках, направляется на до­полнительное измельчение.

Для измельчения применяют дезинтеграторы. Дезинтеграторы по конструкции бывают молотковые и ножевые.

Молотковый дезинтегратор (рис. 34). В дезинтеграторах молот­кового (роторного) типа рабочим органом является быстро вращаю­щийся ротор, набранный из отдельных дисков, закрепленных на валу на некотором расстоянии друг от друга.

Рис. 34. Молотковый дезинтегратор

Ротор помещен в массивный ко­жух. В промежутках между дисками установлены била (молотки), один конец которых свободно подвешен на сквозных болтах, пропущенных через диски у их кромки. Молотки необходимы для усиления рубящего действия и имеют ребристую боковую грань.

В нерабочем состоянии молотки опущены, в процессе вращения ротора молотки располагаются в радиальном направлении относительно оси вращения. Свободное закрепление молотков предохраняет их от по­ломки при попадании в зону измельчения плотных сучков или камней. При столкновении с ними молотки отклоняются от радиального поло­жения, входят в паз между дисками и сохраняются. В верхней части корпуса расположен люк для подачи крупной щепы в зону измельчения. Проходное сечение люка регулируется перемещением заслонки. На внутренней поверхности корпуса между ножами ротора располагаются контрножи корпуса, которые образуют режущую пару. Измельчение щепы происходит в результате ударного действия вращающихся молот­ков, удара о внутреннюю стенку корпуса и перерубания между ножами и контрножами. В нижней части корпуса расположено сито, на котором щепа нормальных размеров рассеивается и возвращается на основную сту­пень сортирования, а крупная щепа подхватывается молотками с сита и под­вергается дополнительному измельчению. Производительность молоткового дезинтегратора до 220 м³/ч.

Достоинства: простота устройства, надежность и большой срок эксплуатации.

Недостаток: нерегулируемость размеров, т.е. измельчение проис­ходит по наименее слабому сечению. В результате ударного действия молотков кромки щепы получаются смятыми, и такая щепа плохо пропи­тывается варочным раствором, и поэтому выше вероятность получения непровара. Этого недостатка лишены ножевые дезинтеграторы.

Н ожевой дезинтегратор (рис. 35). представляет собой неболь­шую многоножевую рубительную машину с двумя зонами резания. Ро­тор дезинтегратора состоит из двух дисков (один из них с ножами), рас­положенных на некотором расстоянии друг от друга и соединенных двумя перемычками-ножами.

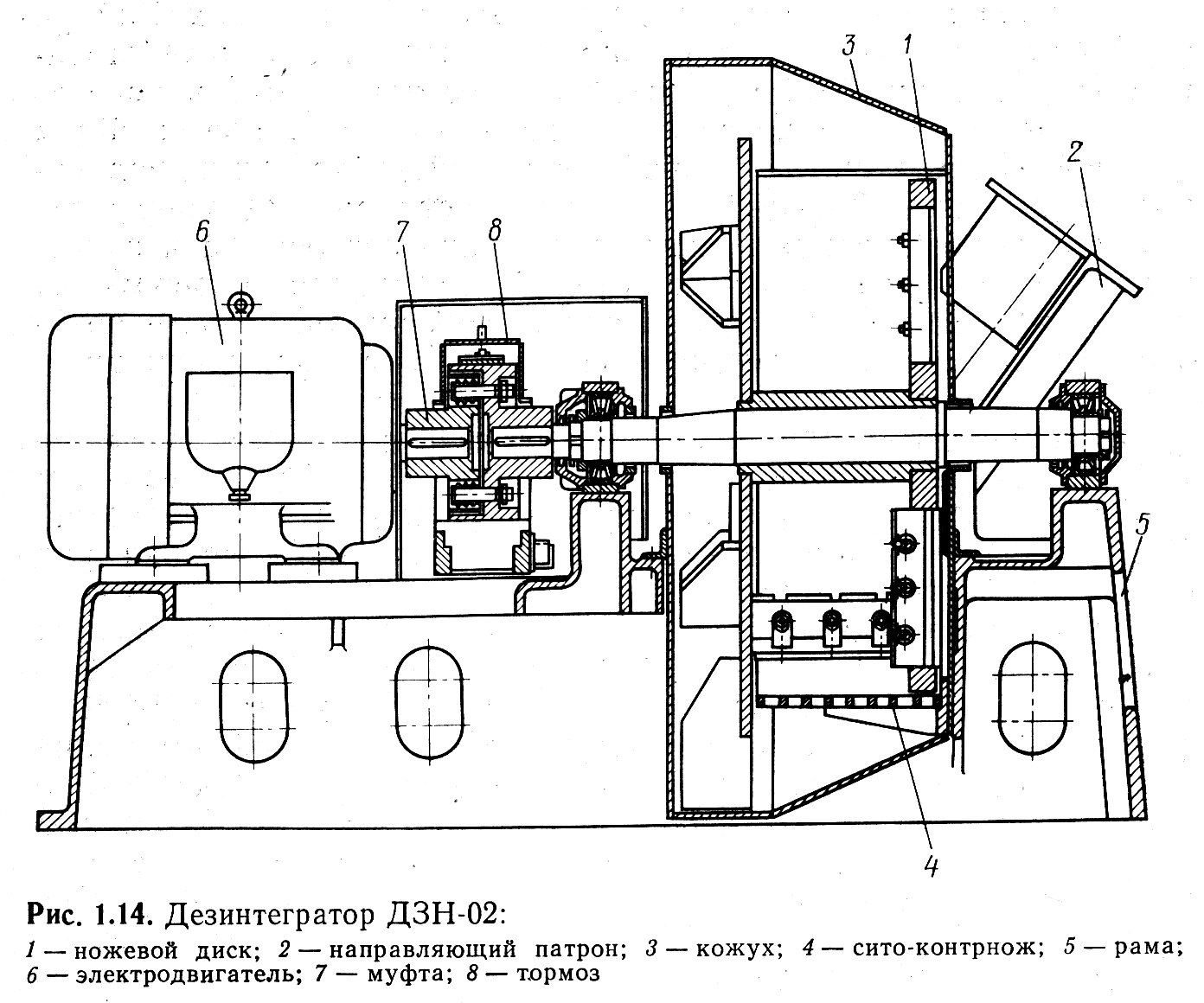

Рис. 35. Дезинтегратор ДЗН-02: 1 – ножевой диск; 2 – направляющий патрон; 3 – кожух; 4 – сито-контрнож; 5 – рама; 6 – электродвигатель; 7 –

муфта; 8 – тормоз

Ротор вращается в корпусе, в котором ус­тановлены контрножи с амортиза­торами. Аппарат состоит из торце­вой и аксиальной частей. Первую зону резания (торцевую часть) об­разуют ножи, радиально располо­женные на лицевом диске, а вто­рую (аксиальную)  два ножа, за­крепленные на перемычках.

Под дисками установлено два сортирующих сита для удаления кондиционной щепы, опилок и ме­лочи. Диаметр отверстий нижнего сита 5  6 мм.

Крупная щепа, не проходящая через верхнее сито, доизмельчается ножами, установленными на перемычках. Нормальная щепа удаляется из аппарата по щепопроводу за счет ударного воздействия лопаток, за­крепленных по периметру на втором диске.
