3.7.4 Визначення крутизни схилів

При вивченні ґрунтів схилів дуже важливо не тільки відзначити в ґрунтовому щоденнику експозицію, тобто положення схилу по відношенню до країн світла, але також вказати, на якій частині схилу вивчався ґрунт (верхня, середня або нижня третина схилу), і можливо точно визначити крутизну схилу (кут нахилу місцевості).

В даний час прийнята наступна класифікація схилів по ступеню їх крутизни (табл.1).

Для вимірювання крутизни схилу користуються екліметром Брандіса, який дозволяє проводити вимірювання з точністю до 0,5°. Якщо такого приладу немає, то простий екліметр можна виготовити самому. Для визначення крутизни схилу екліметр тримають на рівні очей так, щоб візирна лінія АВ була направлена паралельно схилу (рис.7) на предмет, який знаходиться над поверхнею землі на тій же висоті, що і око спостерігача. У такому положенні екліметра спостерігач відраховує, на скільки градусів від 0° відхилилася нитка з вантажем. Це число і вкаже на крутизну схилу в градусах.

Щоб визначити крутизну схилу за цим способом, дослідник повинен стати збоку схилу, тримаючи перед собою на рівні очей олівець і записну книжку, і підрахувати, в скільки разів висунута частина олівця (висота схилу) менше горизонтального обріза книжки (закладення схилу). Розділивши на цей результат постійне

число 60, одержимо крутизну схилу в градусах. Наприклад, якщо висота схилу менше за його закладення в 3 рази то крутизна схилу буде рівна:

α =60/30= 20°

Крутизну схилу можна також встановити шляхом порівняння висоти схилу з його закладенням.

Крутизна схилу 1 2 3 4 5 6 12 15 20 30

(у градусах):

У скільки разів висота 60 30 20 15 12 10 5 4 3 2

схилу менше за його закладення

Таблиця 1.

Класифікація схилів по ступеню їх крутизни

Характер схилу	Крутизна у градусах
Слабо-пологі схили	<1
Пологі схили	1—3
Похилі схили	3-5
Сильно похилі схили	5—10
Круті схили	10—20
Дуже круті схили	20—45
Обривисті схили	>45

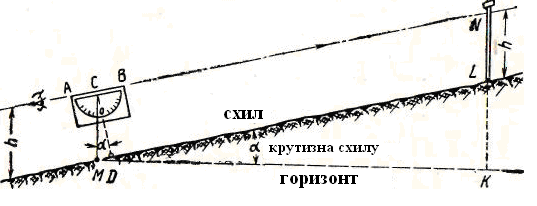

Рис. 7. Визначення крутизни схилу саморобним екліметром

Визначення крутизни схилів по топографічній карті. Крутизну схилів можна легко і швидко визначити за шкалою закладень, що поміщається на топографічних картах. Для цього необхідно виміряти на карті циркулем або смужкою паперу відстань між двома сусідніми суцільними горизонталями, по тому схилу, що цікавить нас, і, приклавши циркуль (або папірець) до вертикальних відрізків шкали, та прочитати внизу число її градусів, що рівне крутизні схилу.

Дуже корисно навчитися визначати крутизну схилу без екліметра або інших пристосувань, які не завжди бувають під рукою. Для цього на спочатку польових робіт дослідник повинен прагнути вивчити і закріпити в зоровій пам'яті крутизну найбільш характерних схилів, що часто зустрічаються на території, що вивчається. Це дозволить надалі визначити шляхом порівнянь крутизну схилів на око.
