Основні теоретичні відомості та методичні рекомендації (Див. Задачу № 6).
Приклад розрахунку (для варіанту 10).
1) Вертикальний розмір оптимальної зони розміщення засобів індикації (формула (5.43)):
2) Верхню і нижню межі оптимальної зони hгр1 та hгр2 визначаємо з рис. 5.5 з врахуванням її розмірів hопт:
звідки
3) Вертикальний розмір панелі управління визначаємо з трикутника ОАБ, використовуючи теорему Піфагора:

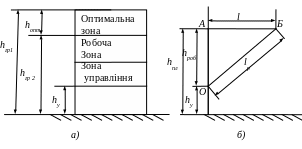

а − зона індикації (вид спереду); б − панель управління (вид збоку).
Рисунок 5.5 − Робочі зони верстата
4) Визначення нижньої границі зони управління. Визначаємо (відстань до підлоги) з врахуванням вертикального розміру панелі управління hроб:
5) З метою можливості перенесення отриманих результатів на все населення враховуємо середньоквадратичні відхилення величин lр та hпл:
Тоді
Таким чином, здійснено оцінку ергономічних характеристик системи “людина-машина”.
