Основні характеристики дослідних зразків
Характеристики |
Позначення балок |
|||
Б-1 |
БА-2 |
БА-3 |
БА-4 |
|
L, мм |
1900 |
1900 |
1900 |
1900 |
b, мм |
100 |
100 |
100 |
100 |
h, мм |
150 |
150 |
150 |
150 |
h0, мм |
- |
146 |
110 |
150 |
А, см2 |
150 |
150 |
150 |
150 |
Ед, МПа |
10000 |
10000 |
10000 |
10000 |
Стрічкова поздовжня арматура |
||||
bs ·ts, мм |
- |
40х4 |
40х4 |
40х4 |
Аs, см2 |
- |
1.6 |
1.6 |
1.6 |
Rs, МПа |
- |
320 |
320 |
320 |
Еs·105МПа |
- |
2.06 |
2.06 |
2.06 |
, % |
- |
2.1 |
2.1 |
2.1 |
Всі дослідні зразки полоси були виготовлені довжиною 400 мм. За допомогою розривної машини зразок поступово завантажували розтягувальним зусиллям, доводячи його до руйнування (рис.2.8). Під час випробувань за допомогою пишучого пристрою випробувальної машини була записана діаграма розтягу (рис. 2.7).

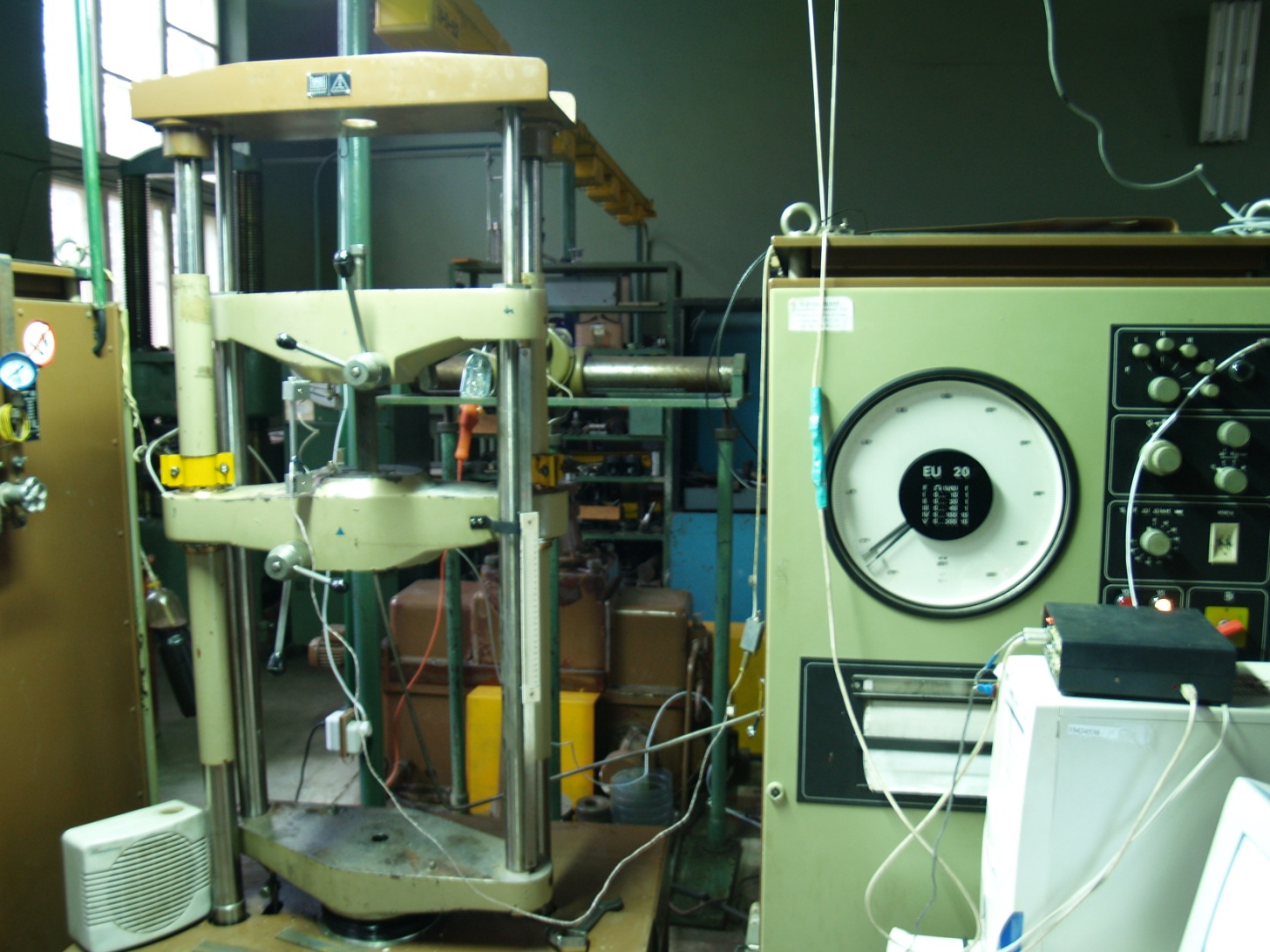

Рис. 2.5. Розривна машина EUS – 20
Результати випробувань металевої полоси наведені в таблиці 2.2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 2.6. Діаграма розтягу металевої полоси.

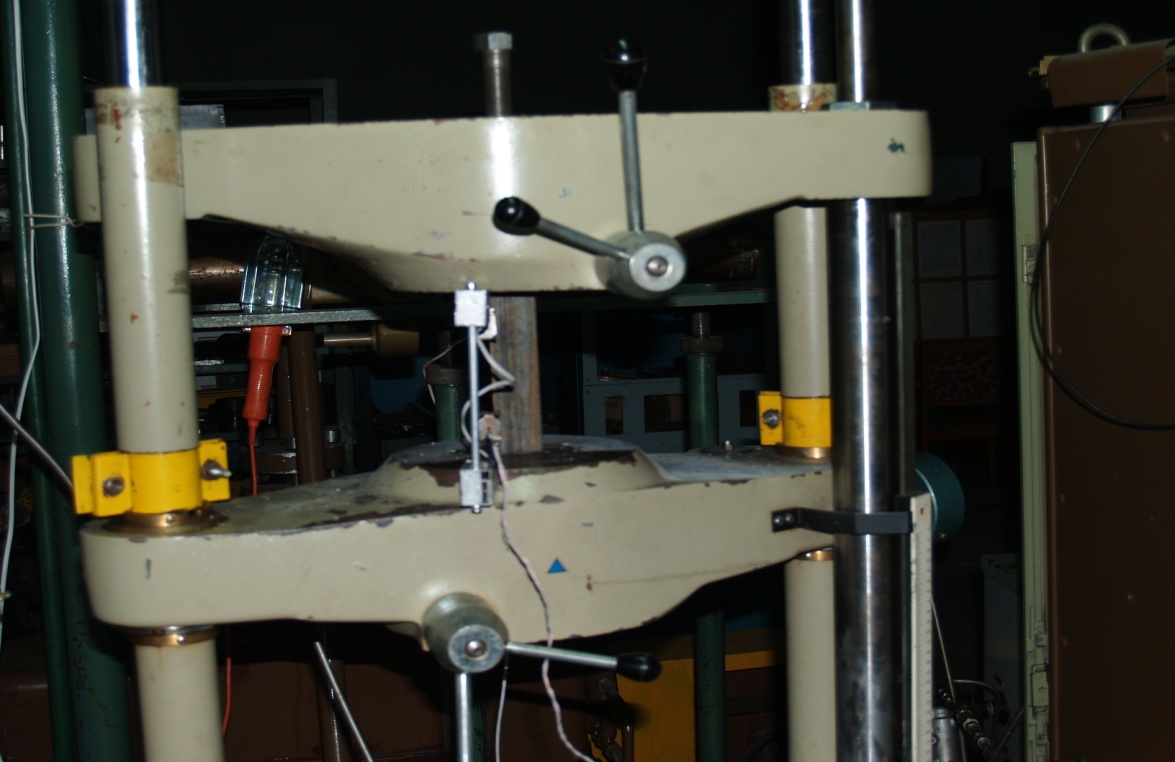

Рис. 2.7. Руйнування металевої полоси за допомогою розривної машини EUS – 20

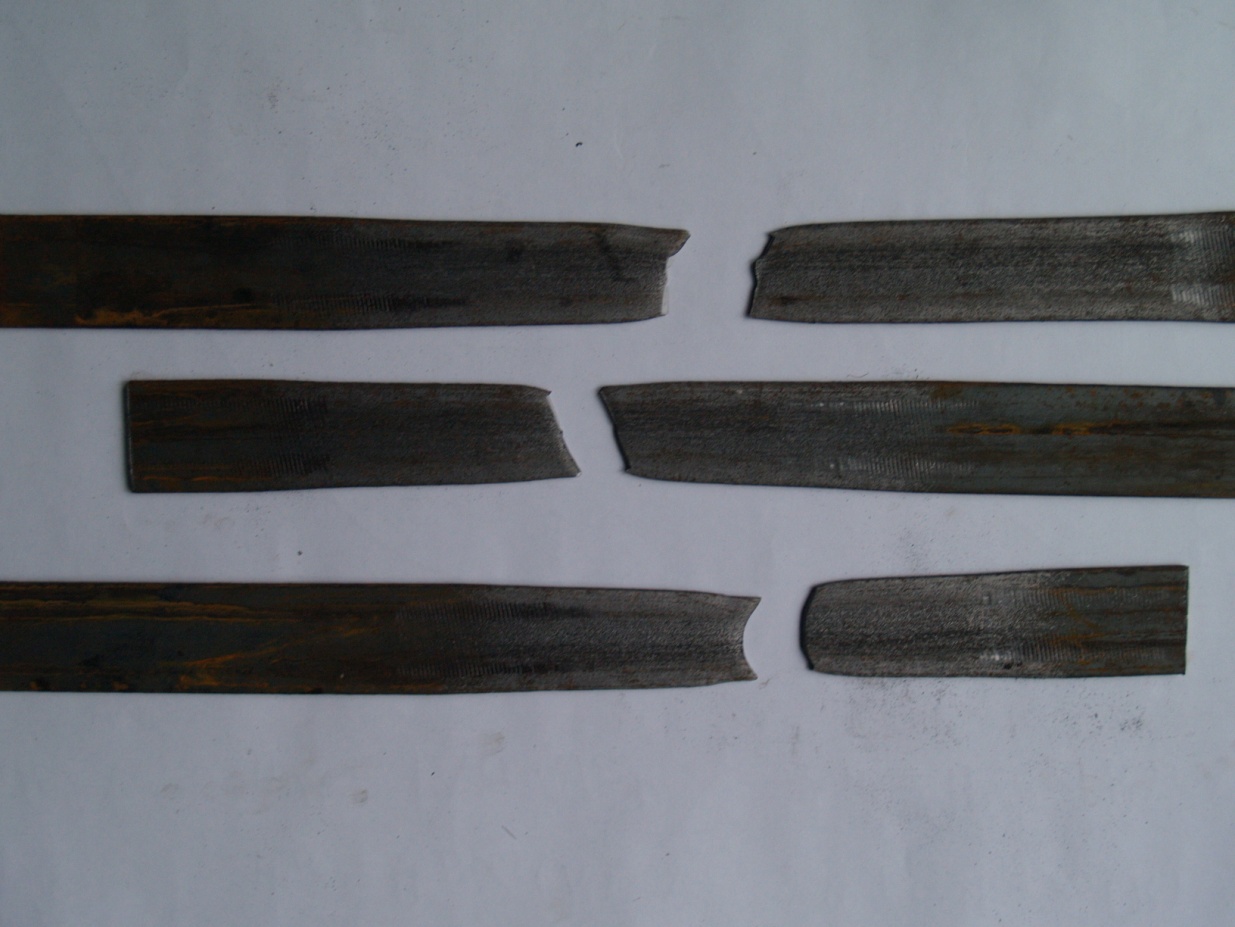

Рис. 2.8. Характер руйнування металевої полоси
Таблиця 2.2.
Результати випробувань зразків металевої полоси
№ з/п |
t, мм |
h, мм |
L, мм |
S, мм2 |
PВ, кг |
σв, МПа |
σТ, МПа |
% |
Примітки |
1 |
4 |
40 |
160 |
160 |
7560 |
463 |
310 |
40 |
|
2 |
4 |
40 |
100 |
160 |
7700 |
470 |
320 |
38.4 |
|
3 |
4 |
40 |
80 |
160 |
7470 |
458 |
315 |
40.8 |
|
