Жалған қысым туралы ұғым. Аэрациялар есептеу әдістері.
Ауаалмасуының принципімен және есептеу есебі жоғарғыда көрсетілген. Аэрацияны есептеу бұл жағдайда екі қысым тұрлерінде (жылулық және желдік) және келесіге байланысты:
1. Фрамуғаның ауданында(ортасында), сыртқы және ішкі ауаның көлемді салмағының айырмашылығынан пайда болған қысым Рт анықталады.
2. Фрамуғаның ауданында(ортасында), желден пайда болған Рв қысым анықталады.
3. Нәтижелі қысым анықталады Р= Рт+Рв және одан фрамугадан өтетін (кіріп немесе сорып шығарылатын) ауаның жылжу жылдамдығын табады.
4.Кіретін немесе шығарылатын ауанын мөлшерін және жылдамдығың
біле тура желдеткіш фрамуганың ауданын есептеуге болады.
31.Аэрацияның біраралықты және көп аралықты ғимараттардың есептелуі.
Бір
аралықты цехтардың аэрациясының
есебі;Аэрацияны есептеу 2 мақсатта
жүргізіліеді;тура және қарама-қарсы.Тура
мақсаты-берілген ауа алмасым арқылы
ағындатылатын және соратын ойықтардың
ауданын анықтау.Қарама-қарсы
мақсаты-берілген ойықтардың ауданы
арқылы ауа алмасымды есептеу.Берілген
мақсат 3 түрлі жолмен шешілуі мүмкін;ішкі
артық қысым әдісі,
желдік
қысымның әдісімен және жалған желдік
қысымның әдісімен. Ішкі
артық қысым әдісі;
тура
мақсаты;Аэрацияны
есептеу үшін мыналар берілуі қажет;бөлмеде
бөлінген зияндылардың саны,ғимарат
биіктігі Нзд,ағындатылатын
және соратын саңылаудың центрінің
таңбасы,
шығынның
еселіктері
,
температуралар tрз
ж\е
tн,ауа
мөлшері Gпр
ж\е
Gуд,
Есептің тізбектілігі;
tпр = tн деп қабылдап, tух-ты анықтаймыз.
Ғимарат көлемі бойынша орташа температураны анықтаймыз;
Аудандардың
арақатынасы
2.Саңылау центрінен бейтарап жазықтыққа дейінгі қашықтықты анықтау Н1 ж\е Н2.
3.Әр ойықтың қысымының құлауын анықтау
4.Ағындатылатын және соратын ойықтардың жылдамдығын анықтау
5. Ағындатылатын және соратын ойықтардың ауданын анықтау
;
.
Қарама-қарсы мақсаты-ашық ойықтардың аудандары арқылы ауа шығынын анықтау. Есептің тізбектілігі;
Еден деңгейіндегі ішкі артық қысым беріледі (-0,8 н\е -0,3 кг/м2).
Саңылау центрі деңгейіндегі ішкі артық қысымды анықтау.Ауа қозғалысының сызбасымен беріледі.Белгіленген н\е басқа ойық арқылы келетін н\е жойылатын ауа мөлшерін анықтау,Алдымен теңгерімдерді тексереді Gпр = Gуд,егер теңдік болмаса онда еден деңгейіндегі ішкі артық қысымды қайтадан белгілеу қажет,ол тек екі рет қана белгіленеді.
2.Көп аралықты цехтардың аэрациясын есептеу

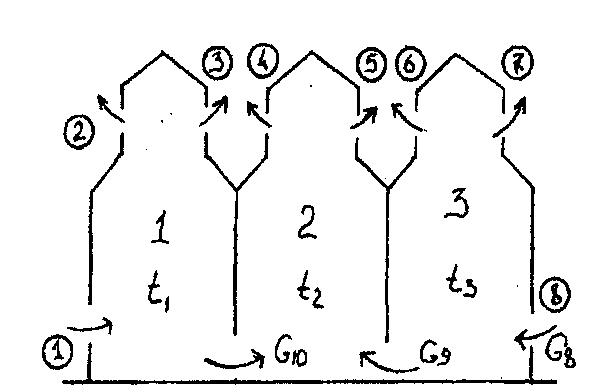

көп аралықты цехтардың аэрациясының схемасы
Есептеудің артықшылығы ішкі аралыққы ауа шеткі аралық арқылы ғана ене алады.Ластанған ауа фрамуганың аэрациялық фонарьлары арқылы барлық аралықтардан жойылады.1 ж\е 3 аралыққа енген ауа бөлігі 2-аралыққа енеді,сондықтан 2-аралыққа енген ағындатылған ауа 1 ж\е 3-аралықтағы ауа параметрлерінен ерекшеленеді.
Есептеу тізбегі;
Әр аралықтағы жылудың жоғалуын анықтаймыз.
9 ж\е 10 саңылау ауданын қабылдаймыз.Жұмыс зонасының 1 ж\е 3 аралығындағы ауа температурасын анықтаймыз.9 ж\е 10 саңылауға енетін ауа шығынының арақатынасын анықтаймыз.
1 ж\е 3 аралықтан кететін ауаның температурасын анықтау
2-аралықтағы ағындатылатын ауаның орташа температурасын анықтау
2-аралықтан кететін ауаның температурасын анықтау
әр аралыққа қажетті ауа мөлшерін анықтау
2-3 ж\е 6-7 саңылаудағы жойылатын ауа мөлшерін анықтау
1-саңылау арқылы 1-аралыққа енеді
8-саңылау арқылы енетін ауа мөлшері келесідей анықталады
Әр аралық үшін белгіленген жылу арыны анықталады
Саңылаулардың ауданы анықталады
