3.4 Наибольший допустимый диаметр неукрепленного отверстия в

обечайке D = 0,65 м

Расчет ведется по методике, приведенной в [15].

Расчетная схема изображена на рисунке 3.4

Рисунок 3.4 – Расчетная схема

Наибольший допустимый диаметр отверстия, не требующий дополнительного укрепления, определяется по формуле

(3.15)

где s = 8 · 10^-3 м – исполнительная толщина стенки обечайки;

D_R = D = 0,65 м – расчетный внутренний диаметр обечайки.

В (3.15) с – сумма прибавок, рассчитывается по (3.4);

где с₁ = 0,2 · 10^-3 м – прибавка для компенсации коррозии и эрозии;

с₂ = 0,8 · 10^-3 м – прибавка для компенсации минусового допуска;

с₃ = 0 м – прибавка технологическая.

Тогда по (3.4) с равно

с = (0,2 + 0,8 + 0) · 10^-3 = 10^-3 м.

В (3.15) s_R = 2 · 10^-3 м – расчетная толщина стенки обечайки.

(3.16)

_{Тогда по (3.15)}

Расчетный диаметр штуцера D_y80 (Г, Д), определяется по (3.12)

Расчетный диаметр штуцера D_y25 (Ж), определяется по (3.12)

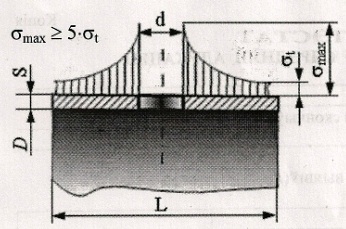

Рисунок 3.5 – Распределение напряжений в зоне отверстия, вырезанного в цилиндрической обечайке

Следовательно, отверстия D_y80 (Г, Д); D_y25 (Ж), не требуют укрепления, так как d_R < d₀.

3.5 Расчет опор аппарата

3.5.1 Подбор и расчет опоры аппарата

Расчет ведется по методике, приведенной в [16].

Собственно опоры расчетам не подвергаются, а выбираются стандартные на требуемую нагрузку. Расчету подлежит обечайка цилиндрического аппарата, на которую воздействуют местные нагрузки, вызываемые опорными лапами.

При определении нагрузки на опору-лапу, воздействующие на аппарат нагрузки сводятся к осевой силе Р и моменту М относительно опорной поверхности лапы.

Аппарат размещается на специальной стальной конструкции - раме. Принимаем количество опор 4 шт. (z = 4). Согласно ОСТ 26-665-79 выбираем опору типа 1 с накладным листом [16].

Нагрузка на одну опору определяется по формуле

(3.17)

Считаем, что момент М отсутствует, т.е. М = 0. Тогда

(3.18)

где z – расчетное число опор, z = 3;

₁ и ₂ – коэффициенты, зависящие от числа опор, для z = 3, ₁ = 2, ₂ = 1 [16];

Р = 73,2 кН – осевая сила, т.е. это вес конструкции аппарата при гидроиспытаниях [7].

Тогда нагрузка на одну лапу-опору составит

.

На основании полученного значения нагрузки на одну опору выбираем опору-лапу типа 1 (5) с Q = 48,8 кН [16].

Размеры опоры и накладного листа представлены в таблице 3.5 в мм и на рисунке 3.6 и 3.7.

Таблица 3.5 – Размеры опоры и накладного листа

Q, кН	Тип опоры	а	а1	l	c	c1	h	h1	s1	K	K1	d	dБ	fmax
48,8	1	150	190	185	45	90	295	20	10	30	60	35	М24	120

Рисунок 3.6 – Конструкции стандартных опор–лап для стальных сварных вертикальных цилиндрических аппаратов.

Рисунок 3.7 – Накладной лист

Размеры и исполнение накладных листов под опоры даны для Q = 36,6 кН [16]: В = 250 мм, Н = 405 мм, с = 20 мм, s_Н = 8, 10, 12, 16 мм. Предварительно принимаем s_Н = 12 мм (из условия s_Н  s).
