1.2 Источники и приемники ультразвука.

В природе УЗ встречается как в качестве компоненты многих естественных шумов (в шуме ветра, водопада, дождя, в шуме гальки, перекатываемой морским прибоем, в звуках, сопровождающих грозовые разряды, и т.д.), так и среди звуков животного мира. Некоторые животные пользуются УЗ-выми волнами для обнаружения препятствий, ориентировки в пространстве.  Излучатели ультразвука можно подразделить на две большие группы. К первой относятся излучатели-генераторы; колебания в них возбуждаются из-за наличия препятствий на пути постоянного потока – струи газа или жидкости. Вторая группа излучателей – электроакустические преобразователи; они преобразуют уже заданные колебания электрического напряжения или тока в механическое колебание твердого тела, которое и излучает в окружающую среду акустические волны.

Механические излучатели.

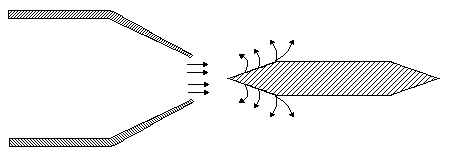

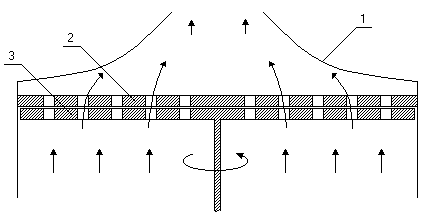

В излучателях первого типа (механических) преобразование кинетической энергии струи (жидкости или газа) в акустическую возникает в результате периодического прерывания струи (сирена), при натекании ее на препятствия различного вида (газоструйные генераторы, свистки). УЗ сирена – два диска с большим количеством отверстий, помещенные в камеру (рис. 1). Рисунок 1 - Ультразвуковая механическая сирена. 1 – корпус; 2 – неподвижный диск; 3 – вращающийся диск. Поступающий под большим давлением в камеру воздух выходит через отверстия обоих дисков. При вращении диска-ротора (3) его отверстия будут совпадать с отверстиями неподвижного диска-статора (2) только в определенные моменты времени. В результате возникнут пульсации воздуха. Чем больше скорость вращения ротора, тем больше частота пульсации воздуха. Давление в камере сирен обычно составляет от 0,1 до 5,0 кгс/см²50 кГц, однако известны конструкции с верхним пределом 500 кГц. КПД генераторов не превышает 60%. Так как источником излучаемого сиреной звука являются импульсы газа, вытекающего из отверстий, частотный спектр сирен определяется формой этих импульсов. Для получения синусоидальных колебаний используют сирены с круглыми отверстиями, расстояния между которыми равны их диаметру. При отверстиях прямоугольной формы, отстоящих друг от друга на ширину отверстия, форма импульса треугольная. В случае применения нескольких роторов (вращающихся с разной скоростью) с отверстиями расположенными неравномерно и разной формы, можно получить шумовой сигнал. Акустическая мощность сирен может достигать десятков кВт. Если в поле излучения мощной сирены поместить вату, то она воспламенится, а стальные стружки нагреваются докрасна.. Верхний предел частоты УЗ, излучаемого сиренами не превышает 40 Принцип действия УЗ генератора-свистка почти такой же, как и обычного милицейского свистка, но размеры его значительно больше. Поток воздуха с большой скоростью разбивается об острый край внутренней полости генератора, вызывая колебания с частотой, равной собственной частоте резонатора. При помощи такого генератора можно создавать колебания с частотой до 100 Кгц при относительно небольшой мощности. Для получения больших мощностей применяют газоструйные генераторы, у которых скорость истечения газа выше. Жидкостные генераторы применяют для излучения УЗ в жидкость. В жидкостных генераторах (рис. 2) в качестве резонансной системы служит двустороннее острие, в котором возбуждаются изгибные колебания. Рисунок 2 - Принцип действия жидкостного генератора. Струя жидкости, выходя из сопла с большой скоростью, разбивается об острый край пластинки, по обе стороны которой возникают завихрения, вызывающие изменения давления с большой частотой.  Механические излучатели используются в низкочастотном диапазоне УЗ и в диапазоне звуковых волн. Они относительно просты по конструкции и в эксплуатации, их изготовление не дорого, но они не могут создавать монохроматическое излучение² и тем более излучать сигналы строго заданной формы. Такие излучатели отличаются нестабильностью частоты и амплитуды, однако при излучении в газовых средах они имеют относительно высокую эффективность и мощность излучения: их кпд составляет до 50%, мощность от нескольких ватт до десятков кВт.

Электроакустические преобразователи.

Для получения ультразвуковых волн в настоящее время широко применяются электромеханические, пьезоэлектрические и магнитострикционные излучатели.

В электромеханических излучателях ультразвук создается в результате преобразований колебаний переменного электрического тока соответствующей частоты в механические колебания излучателя. Устройство пьезоэлектрических излучателей основано на пьезоэлектрическом эффекте. Кристаллы целого ряда веществ (кварц, турмалин, титанат бария и т. д.) обладают замечательным свойством.

Если из них определенным образом вырезать пластинку, то при сжатии или растяжении такой пластинки на ее поверхности появятся электрические заряды — с одной стороны положительные, с другой — отрицательные. В этом и состоит пьезоэлектрический эффект. Этот эффект обратим. Если пластинку покрыть с двух сторон металлическими электродами (например, алюминиевой фольгой) и присоединить к ним источник переменного напряжения, то пластинка попеременно то сжимается, то растягивается. Эти колебания поверхности пластинки и возбуждают в среде ультразвуковые волны. Используя пьезоэлектрические излучатели, удается получать ультразвуки сравнительно небольшой интенсивности.

Некоторые ферромагнитные металлы (никель, железо, кобальт и др.) и их сплавы обладают свойством сжиматься или расширяться под действием магнитного поля. Это явление, называемое магнитострикцией, используется для получения ультразвуков большой интенсивности в магнитострикционных излучателях.

Простейший магнитострикционный излучатель — это, например, никелевый стержень, вставленный внутрь катушки, по обмотке которой пропускается переменный ток. В катушке возникает при этом переменное магнитное поле и стержень в такт с его колебаниями периодически то сжимается, то расширяется, т. е. совершает механические колебания.

Основные физические закономерности, свойственные звуку, полностью применимы и для ультразвуковых волн. Наряду с этим малая длина ультразвуковых волн обусловливает и некоторые особые явления, несвойственные волнам звукового диапазона. Направленность излучения звука зависит от соотношения между размерами излучателя и длиной волны . Чем меньше длина волны по сравнению с размерами излучателя, тем больше направленность излучения звука. С уменьшением длины волны, кроме того уменьшается также и роль дифракции в процессе распространения волн . Поэтому ультразвуковые волны, имеющие сравнительно малую длину волны, могут быть получены в виде узких направленных пучков. В воздухе ультразвуковые волны весьма сильно затухают. Вода по своим акустическим свойствам резко отличается от воздуха. Акустическое сопротивление воды почти в 3500 раз больше, чем воздуха. Следовательно, при одинаковом звуковом давлении скорость колебания частиц воздуха в 3500 раз больше, чем частиц воды. Кинематическая вязкость воды значительно меньше, чем воздуха. Поэтому ультразвуковые волны в воде поглощаются примерно в 1000 раз слабее, чем в воздухе. Этим и объясняется то, что направленные пучки ультразвуковых волн находят широкое применение в гидроакустике для целей сигнализации и гидролокации под водой. Отметим, что использовать для этой же цели электромагнитные волны невозможно, так как их поглощение в воде очень велико. Таким образом, ультразвуковые волны являются, по-существу, единственным видом волнового процесса, который может распространяться с относительно малым поглощением в водной среде.

Приемники ультразвука. В качестве приемников ультразвука на низких и средних частотах чаще всего применяют электроакустические преобразователи пьезоэлектрического типа. Такие приемники позволяют воспроизводить форму акустического сигнала, то есть временную зависимость звукового давления. В зависимости от условий применения приемники делают либо резонансными, либо широкополосными. Для получения усредненных по времени характеристик звукового поля используют термическими приемниками звука в виде покрытых звукопоглощающим веществом термопар или термисторов. Интенсивность и звуковое давление можно оценивать и оптическими методами, например по дифракции света на УЗ.

Оценивая скорость звука и его рабочий цикл, можно определить точное расстояние до предмета. Ультразвуковые датчики работают с пьезоэлектрическим преобразователем, который является как звуковым излучателем, так и приемником.

Преобразователь посылает пакет звуковых импульсов и преобразовывает импульс эха в напряжение. Интегрируемый контроллер вычисляет расстояние по времени эха и скорости звука. Длительность излучаемого импульса Δt и время затухания t_зат. звукового преобразователя являются причиной для формирования слепой зоны, в которой ультразвуковой датчик не может обнаружить предмет. Ультразвуковая частота находится между 40 кГц и 400 кГц, в зависимости от типа датчика; частота следования импульсов между 14 Гц и 140 Гц.

Рисунок 3 – график звукового импульса

Активный диапазон ультразвукового датчика обозначается как рабочий диапазон обнаружения. Диапазон обнаружения - расстояние, в пределах которого ультразвуковой датчик обнаруживает объект, независимо от того, приближаются ли эти объекты к чувствительному элементу в осевом направлении или двигаются через звуковой конус в поперечном направлении.

Однако и ультразвуковые датчики имеют ряд ограничений. Прежде всего, это пена и другие объекты, сильно поглощающие ультразвуковые колебания. Такое поглощение сильно уменьшает измеряемую дистанцию. Сильно изогнутые поверхности так же снижают расстояние и точность измерений, поскольку рассеивают ультразвуковые колебания в различных направлениях. Ультразвуковые датчики излучают импульс в виде широкого конуса, что так же ограничивает возможность измерения расстояния до небольших объектов, увеличивая уровень помех от других объектов, которые так же могут находиться в поле зрения датчика. Некоторые ультразвуковые датчики имеют конус с углом всего 5 градусов. Это позволяет использовать их для измерения намного меньших объектов, например таких, как бутылки или ампулы.
