4.4 Выбор Распределительных устройств (шкафов управления).

Выбираем тип распределительного устройства. Для питания низковольтных потребителей принимаем трехфазные распределительные шкафы серии ПР8501 (имеющий 1 автоматический выключатель ввода ВА 51-33, 160А; и 6 выключателей ВА 51-31(6,3-100А). Выбор распределительных устройств производится в соответствии с расчетными величинами из пункта 4.3. [4, 142]. Второй шкаф управления состоит из 1 выключателя на вводе ВА 51-39, 630А; и четырех выключателей ВА 51-31 (6,3-100А) и 2-х ВА 51-35(100-250А).

Все результаты заносим в таблицу.

Таблица 6 – результаты выбора распределительных устройств

Наименование	Количество потребителей	Расчетный ток Iрасч, А	Тип выключателя	Тип распределительного устройства
ШР1	5	91	ВА51-31	ПР8501
ШР2	5	222,4	ВА51-35	ПР8501

5 Расчет освещения помещения

5.1. Расчёт освещения помещения ремонта трансформаторов

Слесарное помещение имеет следующие размеры: длина А = 8 м, ширина В =6 м и Высота Н = 5 м. Стены помещения побелены, помещение с незанавешенными окнами и побеленным потолком. Расчет буду производить для ДРЛ.

Определим площадь освещаемой поверхности:

S = A*B = 8x6 = 48 м² (10)

где S -площадь освещаемой поверхности, м²;

А- длина помещения, м;

В -ширина помещения, м;

В соответствии с нормами принимаем среднюю освещенность и коэффициент запаса для газоразрядных ламп: Е_н= 300 Лк.[1.26 ]

Определим высоту подвески светильников над рабочей поверхностью:

H₁ = H - h₁ - h₂ (11)

где Н - высота помещения, м;

Н=5-1 - 1= 3м

Выбираю светильники РСПО5 (ртутные лампы, подвесной производственных помещений), с газоразрядными лампами дрл-125-ХЛ-1 мощностью Р = 125 Вт, и согласно определим световой поток лампы согласно табл. Ф_л = 5200 Лм.[1.23]

Определяем суммарную освещенность:

(12)

где - минимальная нормируемая освещенность, Лк;

S – площадь, м²;

К_з – коэффициент запаса (1,2÷2);

Z – коэффициент неравномерности (1,15÷1,3).

Определяем количество ламп:

(13)

где Ф_Σ = суммарный световой поток, Лк;

Фл - световой поток лампы;

η_н - коэффициент использования светового потока,

Окончательно выбираем 4 светильника.

5.2 Расчет освещения точечным методом

Расположим 4 светильника в помещении в два ряда. Расстояние между светильниками 2 м.

8 м

2

1,5 м

2,5 м

6 м

Рисунок 1 - Схема расположения светильников в помещении ремонта трансформаторов

С₂ ɑ ɑ

Н

С₁

А А

В В

Рисунок 2 – Определение угла ɑ

Определяем расстояние от светильника до темной точки

С - постоянная светильника

(14)

где Фл - световой поток ДРЛ-125

(15)

где С - постоянная светильника;

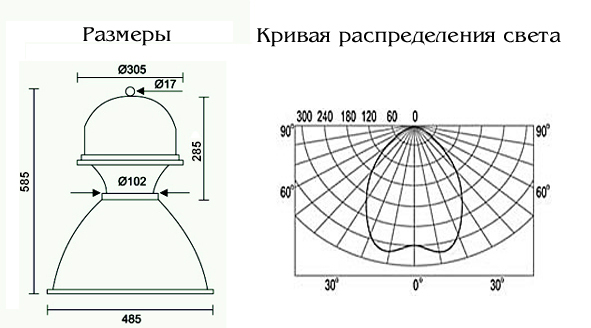

– сила света светильника согласно кривой светораспределения;

Определим освещенность Era в темной точке от 2 ламп:

Е_гА = Е_А*2= 141,93*2 = 283,86 Лк

283,86 <300 Лк

Так как освещенность отличается от нормируемой в допустимых пределах -10+20 %, то делаем вывод, что количество светильников выбрано правильно.

Окончательно выбираем для освещения помещения ремонта трансформаторов светильник РСП05 с лампами дрл-125-ХЛ-1.
