2. Предназначение подшипников качения

Подшипники предназначены для поддержания вращающихся валов и осей в пространстве и восприятия, действующих на них нагрузок. Подшипники могут также поддерживать детали, вращающиеся вокруг осей, например, сателлиты (сателлит- планетарная передача в режиме повышения скорости) планетарных механизмов.

Подшипники качения состоят из следующих деталей:

– наружного и внутреннего колец с дорожками качения;

– тел качения;

– сепараторов, разделяющих и направляющих тела качения.

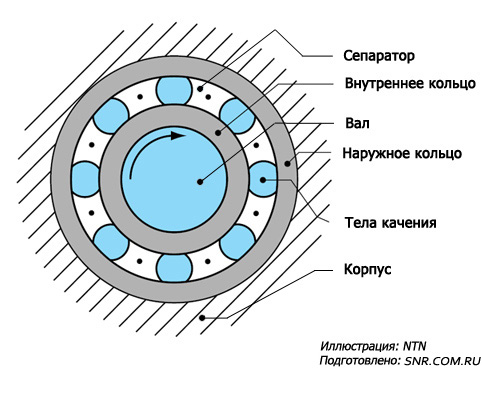

Принципиальная схема опоры с подшипником качения

В совмещенных опорах одно или оба кольца могут отсутствовать: в данном случае тела качения катятся непосредственно по канавкам вала или корпуса. Может отсутствовать также сепаратор (игольчатые подшипники).

Применение подшипников качения позволило заменить трение скольжения трением качения. Трение качение существенно меньше зависит от смазки.

Достоинства подшипников качения по сравнению с подшипниками скольжения:

– упрощается система смазки и обслуживание подшипника, уменьшается расход смазочных материалов;

– уменьшается возможность разрушения при кратковременных перебоях в смазке, например, в период пуска, при резких изменениях нагрузок и скоростей;

– меньшие моменты сил трения и теплообразование; малая зависимость моментов сил трения от скорости, значительно меньшие пусковые моменты (до 5…10 раз);

– меньший расход цветных материалов;

– меньшие требования к материалу и термической обработке валов;

– конструкция подшипников качения позволяет изготавливать их в массовом количестве как стандартную продукцию, что значительно снижает стоимость машин и механизмов.

Недостатками подшипников качения являются:

• ограниченная возможность применения при очень больших нагрузках и высоких скоростях;

• непригодность для работы при значительных ударных и вибрационных нагрузках из-за высоких контактных напряжений и плохой способности демпфировать колебания;

• значительные габаритные размеры в радиальном направлении и масса;

• шум во время работы, обусловленный погрешностями форм;

• сложность установки и монтажа подшипниковых узлов;

• повышенная чувствительность к неточности установки;

• высокая стоимость при мелкосерийном производстве уникальных по размерам подшипников.

3. Виды подшипников качения

В настоящее время используются следующие основные виды подшипников качения:

• шариковые подшипники: радиальные, радиальные самоустанавливающиеся - сферические, радиально – упорные, упорные, радиальные, предназначенные для корпусных конструкций;

• роликовые подшипники с роликами цилиндрической формы могут быть радиальные и упорными;

• роликовые подшипники с роликами конической формы могут быть упорными и радиально-упорными;

• роликовые подшипники с роликами сферической формы производятся радиальными самоустанавливающимися и упорными самоустанавливающимися;

• роликовые подшипники с игольчатыми роликами подразделяются на радиальные игольчатые, упорные игольчатые и комбинированные;

• прочие подшипники качения делятся на шариковые и роликовые с опорными роликами, роликовые радиально-тороидальные, роликовые радиальные с роликами витого типа, опорно-поворотные подшипники и подшипники комбинированных конструкций.

Радиальный шариковый подшипник	Радиально-упорный шариковый подшипник с четырёхточечным контактом	Самоустанавливающийся двухрядный радиальный шариковый подшипник
Радиальный шариковый подшипник для корпусных узлов	Радиальный роликовый подшипник	Радиально-упорный роликовый подшипник
Самоустанавливающийся радиальный роликовый подшипник	Самоустанавливающийся радиально-упорный роликовый подшипник	Самоустанавливающийся двухрядный радиальный роликовый подшипник с бочкообразными роликами(сферический)
Упорный шариковый подшипник	Упорный роликовый подшипник	Ролики и сепаратор упорного игольчатого подшипника

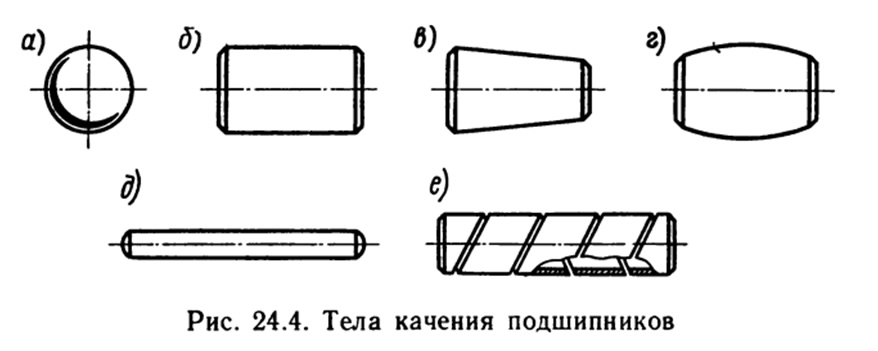

По форме тел качения подшипники качения классифицируют на:

• шариковые (а);

• роликовые.

Роликовые подшипники качения могут быть с:

• цилиндрическими роликами (б);

• коническими роликами (в);

• бочкообразными роликами (г);

• игольчатыми роликами (д);

• витыми роликами (е).

Тела подшипников качения
