2. Технологічна частина

1. Опис технологічного процесу

Теплогенератори - це пристрої для нагрівання повітря про­дуктами згоряння рідкого палива без посереднього контакту їх з повітрям, що нагрівається. Теплогенератори призначені для опалення і вентиляцій тваринницьких та інших виробничих приміщень.

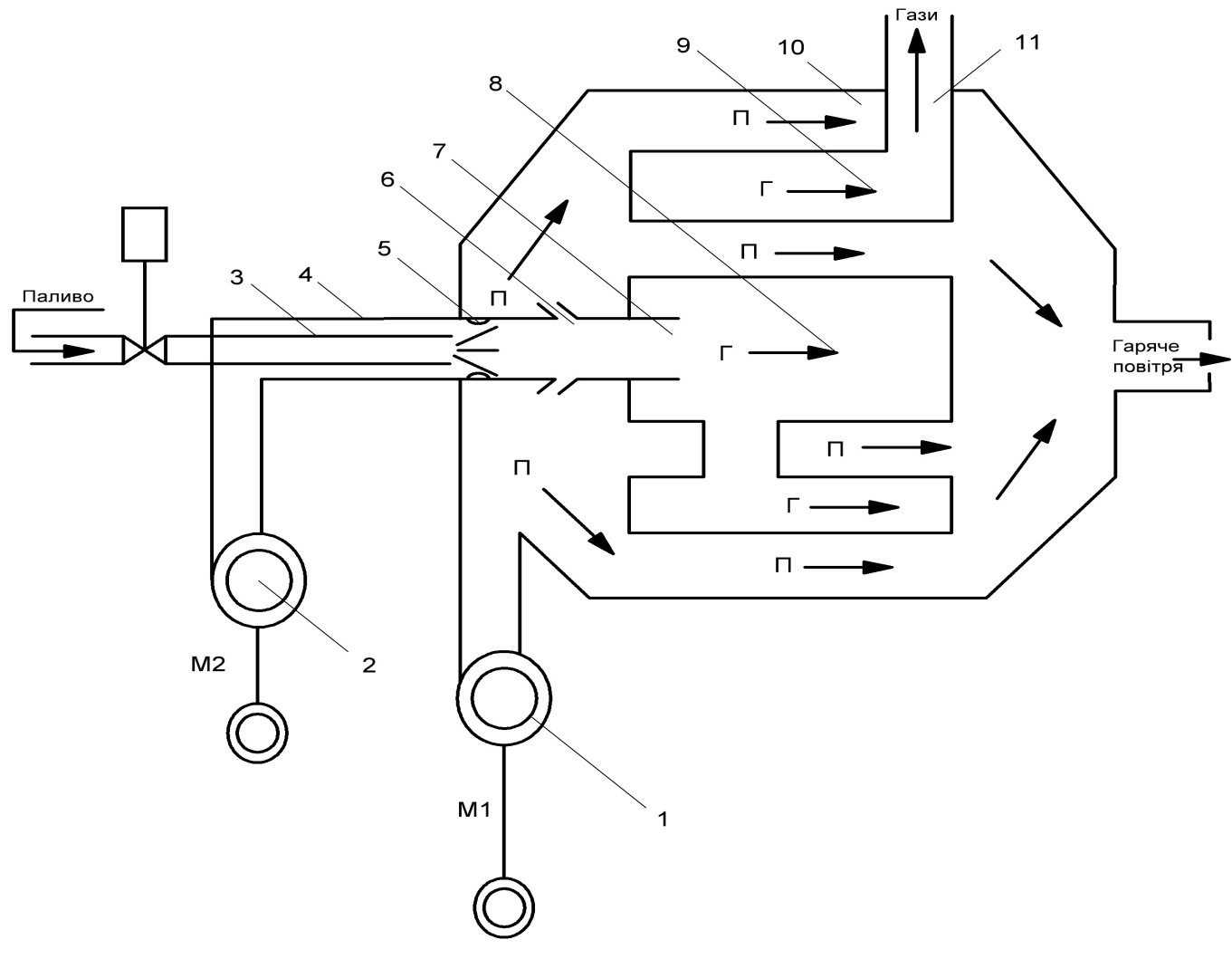

Рисунок 2.1 Будова теплогенератора ТГ-2,5

При теплогенераторному опаленні приміщень можна обійтись без спорудження котелень, прокладання теплотрас, які дорого коштують.

Найбільше застосування знайшли теплогенератори ТГ-75, ТГ-1, ТГ-2,5, ТГ-150, ТГ-350 і ТГ-500. Вони забезпечують підігрів від 5,3 до 25 тис. м³/год. повітря до 60 °С, витрачаючи від 9 до 50 кг/год рідкого палива.

Теплогенератор складається з корпуса 10, до якого приєдні або вбудовані в нього вентилятор і повітря, що підігрівається, вентилятор 2 топкового блока, пальник 5 з дифузорними розпилювачами палива, камера газифікації 7, топкова камера 8, теплообмінник - повітронагрівач 9, димар 11. Паливо подається в топку по паливопроводу 3 і розпорошується повітрям від вентилятора 2. Відкриття і закриття паливопроводу здійснює електромагнітний вентиль YА, запалюють топку за допомогою електроіскрових електродів 6, для контролю наявності полум'я призначений фоторезистор 4.

Повітря через теплообмінник теплогенератора продувається за допомогою вентилятора з електроприводом. Теплообмінник складається з камери згоряння і радіатора. Продукти згоряння віддають 82— 86 % теплоти повітрю, що проходить через теплогенератор, і через димохід видаляються в атмосферу. Для спалювання рідкого палива призначений спеціальний паяльник. Розпилена повітряно - паливна суміш запалюється електроіскрою, що виникає на, електродах запалю­вання від підвищувального трансформатора. Електроди закріплені на ізоляторах. Наявність факелу контролюється двома фоторезисторами, які встановлені в блоці, що вбудований в корпус паяльника.

Схема керування теплогенератором передбачас можливість його роботи в трьох режимах: опалення автоматичне, опалення ручне, вентиляція ручна.

Система автоматичного керування теплогенератором складається з напівпровідникового терморегулятора типу ПТР-2, програмного блоку, блоку запалювання, блоку контролю нагрівання і датчика аварійного перегрівання, блоку слідкування за наявністю факелу в камері згоряння, блоку сигналізації.

2.2 Опис роботи кінематичної схеми установки (агрегату)

Принципова кінематична схема — графічна схема на якій показано послідовність передачі руху від двигуна через передавальний механізм до робочих органів машини (наприклад, шпинделю токарного верстата, різальному інструменту:свердлу, зенкеру тощо), ведучим колесам автомобіля та ін.) і їх взаємозв'язок.

На кінематичних схемах зображають тільки ті елементи (ланки) машини або механізму, які беруть участь в передачі руху (зубчасті колеса, ходові гвинти, вали, шківи, муфти та ін.) без дотримання розмірів і пропорцій.

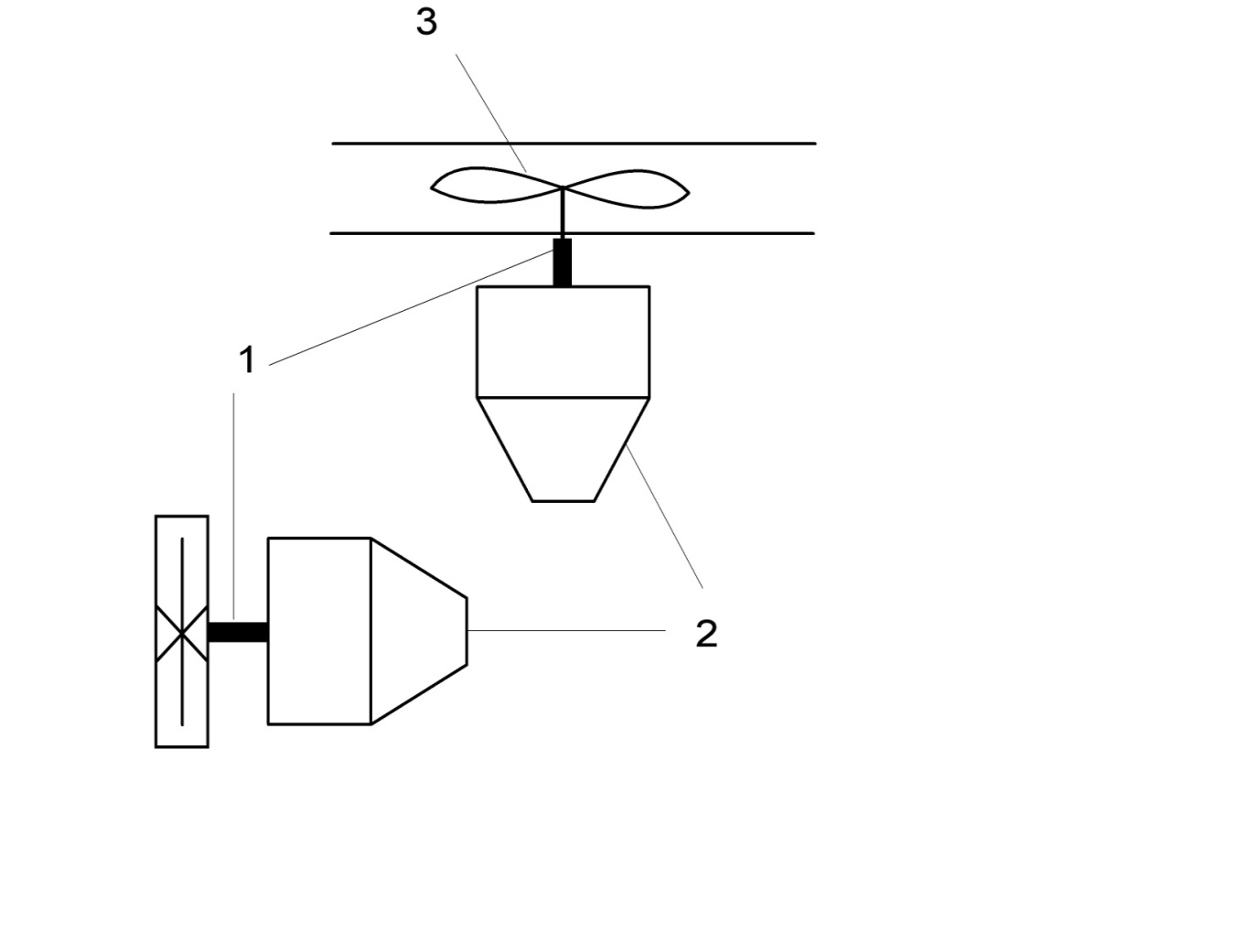

1 – вал; 2 – електродвигун; 3 – дифузорний розсіювач; 4 – вентилятор;

Рисунок 2.2 Кінематична схема теплогенератора ТГ-2,5

Як видно із кінематичної схеми теплогенератора ТГ-2,5 перший асинхронний двигун з короткозамкненим ротором з’єднаний з вентилятором за допомогою муфти і передає свій момент на вал вентилятора, за рахунок чого коефіцієнт корисної дії передачі близький 1, і лопатки вентилятора обертаються із швидкістю електричного двигуна. Він перекачує повітря у систему топкового баку і на виході системи ми маємо підігріте до технологічних потреб повітря.
