5 Вибір напруг зовнішнього та

ВНУТРІШНЬОГО ЕЛЕКТРОПОСТАЧАННЯ

Для отримання найбільш економічного варіанту електропостачання підприємства в цілому напругу кожної ланки системи електропостачання повинно вибиратися перш за все з урахуванням напруг суміжних ланок. Вибір напруг засновується на порівнянні техніко-економічних показників різних варіантів, з урахуванням необхідності пов’язувати мережу заводської електростанції з мережами енергосистеми.

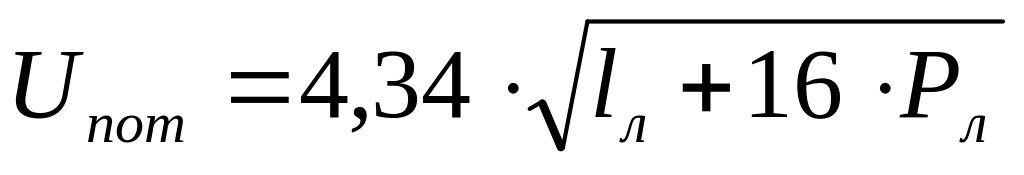

Електропостачання заводу по виробництву щебня відбувається від підстанцій Лєжино 150/35/10 та ЖБК 150/35/10 відходять високовольтні лінії, по яким і відбувається постачання електроенергії до головної знижувальної підстанції щебневого заводу. Для вибору напруги зовнішнього електропостачання попередньо визначаємо раціональну нестандартну напругу за формулою Стілла, кВ

(5.1)

де Р_л=Р_рд/2 – потужність, що передається по одній лінії;

l – довжина лінії, l=7,4 км.;

Р_рд – сумарне навантаження підприємства (на напрузі 0,4кВ та 10кВ) з урахуванням коефіцієнта різночасності максимумів, к_рм=0,9.

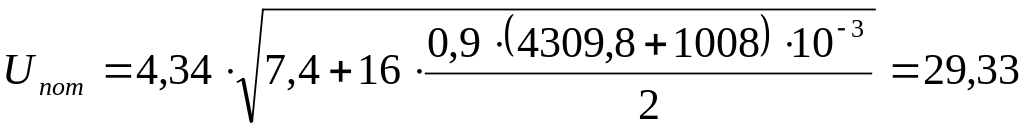

кВ

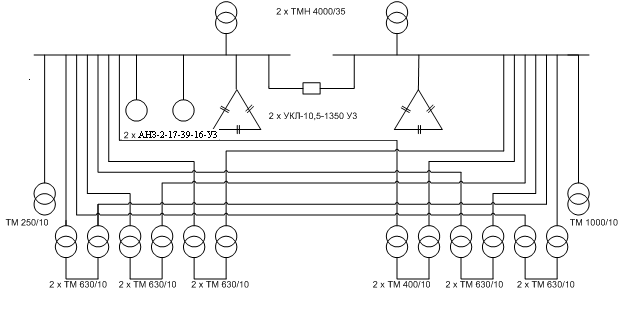

Приймаємо напругу живлення U_nom=35 кВ з електропостачанням по ПЛ‑35 кВ. Режим роботи нейтралі – ізольована (ПЛ-АС-50, І_доп=175А).

Напругу для внутрішньозаводського розподілення енергії вибираємо 10 кВ, оскільки на підприємстві знаходяться потужні двигуни (2x630 кВт), які підключаються до мережі 10 кВ. Отже нижня сторона трансформаторів головної знижувальної підстанції заводу – 10 кВ. Режим роботи нейтралі на напругі 10кВ ізольована.

Для електропостачання приймачів електроенергії < 1000 В приймаємо напругу 0,4 кВ. Отже на території заводу чи у окремому цеху розміщені трансформаторні підстанції, які знижують напругу для малопотужних приймачів електроенергії, що розміщені в цехах, з 10 кВ до 0,4 кВ. Тобто, для електропостачання приймачів < 1000 В приймають 3-х фазні (режим роботи нейтралі глухозаземленная ) 4-х проводні мережі з системою U 380/220 В. Це дозволяє одночасно постачати електроенергію до силового (на лінійну напругу) та освітлювального (на фазну напругу) електрообладнання при глухому заземленні нейтралі трансформаторів.

Система 380/220 В має переваги над системою 220/127 В: економія кольорового металу приблизно на 40 %, збільшення пропускної спроможності мережі та зменшення втрат енергії.

6 Вибір кількості та потужності

ТРАНСФОРМАТОРІВ ГЗП

Всі електроприймачі заводу поділяються на електроприймачі 1-ї категорії, електроприймачі 2-ї категорії та електроприймачі 3-ї категорії. Виходячи з цього на головній знижувальній підстанції необхідно встановлення 2-х трансформаторів. Отже ГЗП групи цехів кар'єрної розробки – двохтрансформаторна.

При 2-х трансформаторній підстанції потужність кожного трансформатора вибирається з таким розрахунком, щоб при знеструмленні одного трансформатора другий, що залишається у роботі, міг нести усе навантаження приймачів 1-ї, 2-ї категорій (з урахуванням допустимих нормальних та аварійних навантажень). Для цього номінальна потужність трансформаторів двохтрансформаторної підстанції приймається рівною 70 % від загального розрахункового навантаження цеху. Тоді при знеструмленні одного з трансформаторів другий на час ліквідації аварії опиняється завантаженим не більш як на 140 %, що допустимо в аварійних умовах.

Розрахункова потужність ГЗП визначається за формулою:

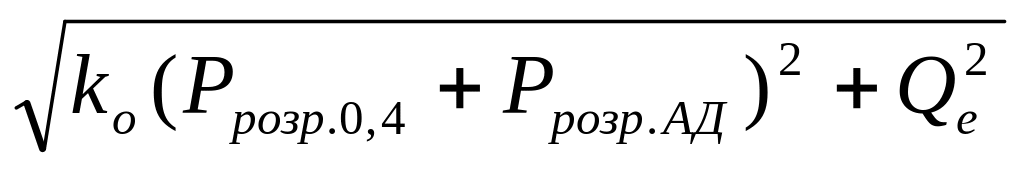

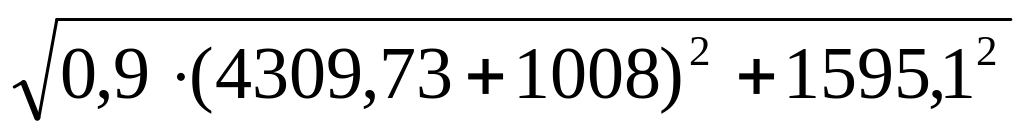

S_розр= (6.1)
